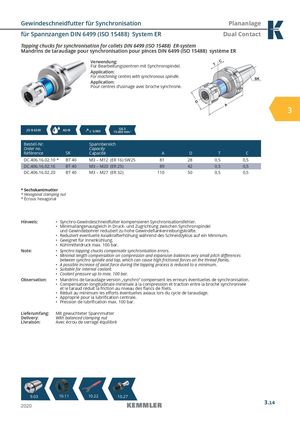

Общий каталог Kemmler 2020 - страница 119

Gewindeschneidfutter für Synchronisation Plananlage

für Spannzangen DIN 6499 (ISO 15488) System ER Dual Contact

Tapping chucks for synchronisation for collets DIN 6499 (ISO 15488) ER-system

Mandrins de taraudage pour synchronisation pour pinces DIN 6499 (ISO 15488)Mandrins de taraudage pou15488) système ERsystème ER

Verwendung: Für Bearbeitungszentren mit Synchronspindel.

Application: For machining centres with synchronous spindle.

Application: Pour centres d‘usinage avec broche synchrone.

JIS B 6339 AD/B  G6,3

≤ 0,060 15.000 min-1

1

3

• Sechskantmutter
• Hexagonal clamping nut
• Écrous hexagonal

Hinweis: Synchro-Gewindeschneidfutter kompensieren Synchronisationsfehler.

• Minimallängenausgleich in Druck- und Zugrichtung zwischen Synchronspindel

und Gewindebohrer reduziert zu hohe Gewindefl ankenreibungskräfte.

• Reduziert eventuelle Axialkrafterhöhung während des Schneidzyklus auf ein Minimum.
• Geeignet für Innenkühlung.
• Kühlmitteldruck max. 100 bar.

Note: Synchro tapping chucks compensate synchronisation errors.

• Minimal length compensation on compression and expansion balances very small pitch diff erences

between synchro spindle and tap, which can cause high frictional forces on the thread fl anks.

• A possible increase of axial force during the tapping process is reduced to a minimum.
• Suitable for internal coolant.
• Coolant pressure up to max. 100 bar.

Observation: Mandrins de taraudage version „synchro“ compensent les erreurs éventuelles de synchronisation.

• Compensation longitudinale minimale à la compression et traction entre la broche synchronisée

et le taraud réduit la friction au niveau des fl ancs de fi lets.

• Réduit au minimum les eff orts éventuelles axiaux lors du cycle de taraudage.
• Approprié pour la lubrifi cation centrale.
• Pression de lubrifi cation max. 100 bar.
