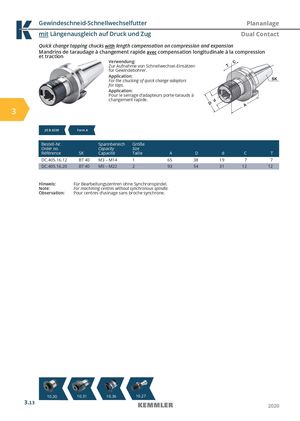

Gewindeschneid-Schnellwechselfutter Plananlage
mit Längenausgleich auf Druck und Zug Dual Contact
Quick change tapping chucks with length compensation on compression and expansion
Mandrins de taraudage à changement rapide Mandrins de taraudage à chavec compensation longitudinale à la compression itudinale à la compression
et tractionet traction
Verwendung: Zur Aufnahme von Schnellwechsel-Einsätzen für Gewindebohrer.
Application: For the chucking of quick change adaptors for taps.
Application: Pour le serrage d‘adapteurs porte-tarauds à changement rapide.
3
JIS B 6339 Form A G6,3
≤ 0,005 15.000 min -1
| Bestell-Nr. | Spannbereich | Größe | ||||||
| Order no. | Capacity | Size | ||||||
| Référence | SK | Capacité | Taille | A | D | d | C | T |
| DC.405.16.12 | BT 40 | M3 – M14 | 1 | 65 | 38 | 19 | 7 | 7 |
| DC.405.16.20 | BT 40 | M5 – M22 | 2 | 93 | 54 | 31 | 12 | 12 |
Hinweis: Für Bearbeitungszentren ohne Synchronspindel.
Note: For machining centres without synchronous spindle.
Observation: Pour centres d‘usinage sans broche synchrone.
