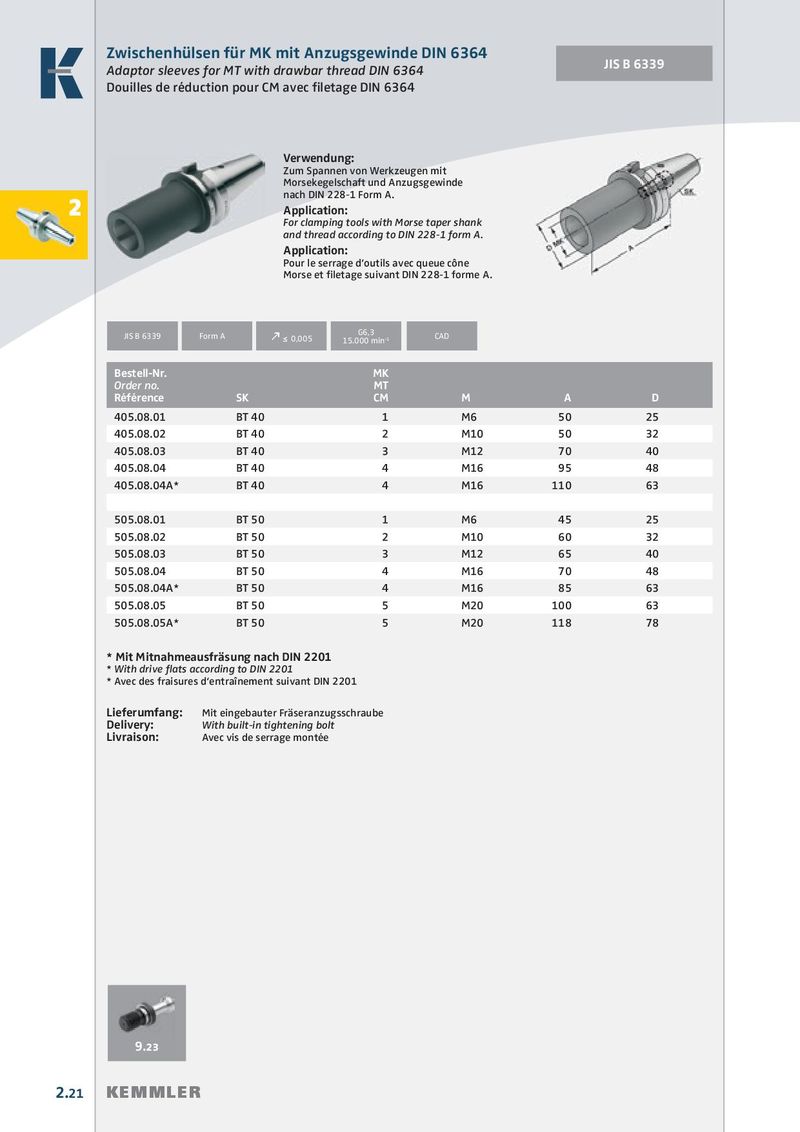

Zwischenhülsen für MK mit Anzugsgewinde DIN 6364 DIN 69871

Verwendung: Zum Spannen von Werkzeugen mit Morsekegelschaft und Anzugsgewinde 2 nach DIN 228-1 Form A.

Application: For clamping tools with Morse taper shank and thread according to DIN 228-1 form A.

Application: Pour le serrage d’outils avec queue cône Morse et fi letage suivant DIN 228-1 forme A.

JIS B 6339Form A  ≤0,005 G6,3 15.000 min-1CAD
Bestell-Nr. Order no. RéférenceSK MK MT CMMAD
405.08.01BT 40 1M65025
405.08.02BT 40 2M105032
405.08.03BT 40 3M127040
405.08.04BT 40 4M169548
405.08.04ABT 40 4M1611063
505.08.01BT 50 1M64525
505.08.02BT 50 2M106032
505.08.03BT 50 3M126540
505.08.04BT 50 4M167048
505.08.04ABT 50 4M168563
505.08.05BT 50 5M2010063
505.08.05ABT 50 5M2011878
  • Mit Mitnahmeausfräsung nach DIN 2201
  • With drive fl ats according to DIN 2201
  • Avec des fraisures d‘entraînement suivant DIN 2201

Lieferumfang: Mit eingebauter Fräseranzugsschraube

Delivery: With built-in tightening bolt

Livraison: Avec vis de serrage montée
