Общий каталог Kemmler 2017 - 2018

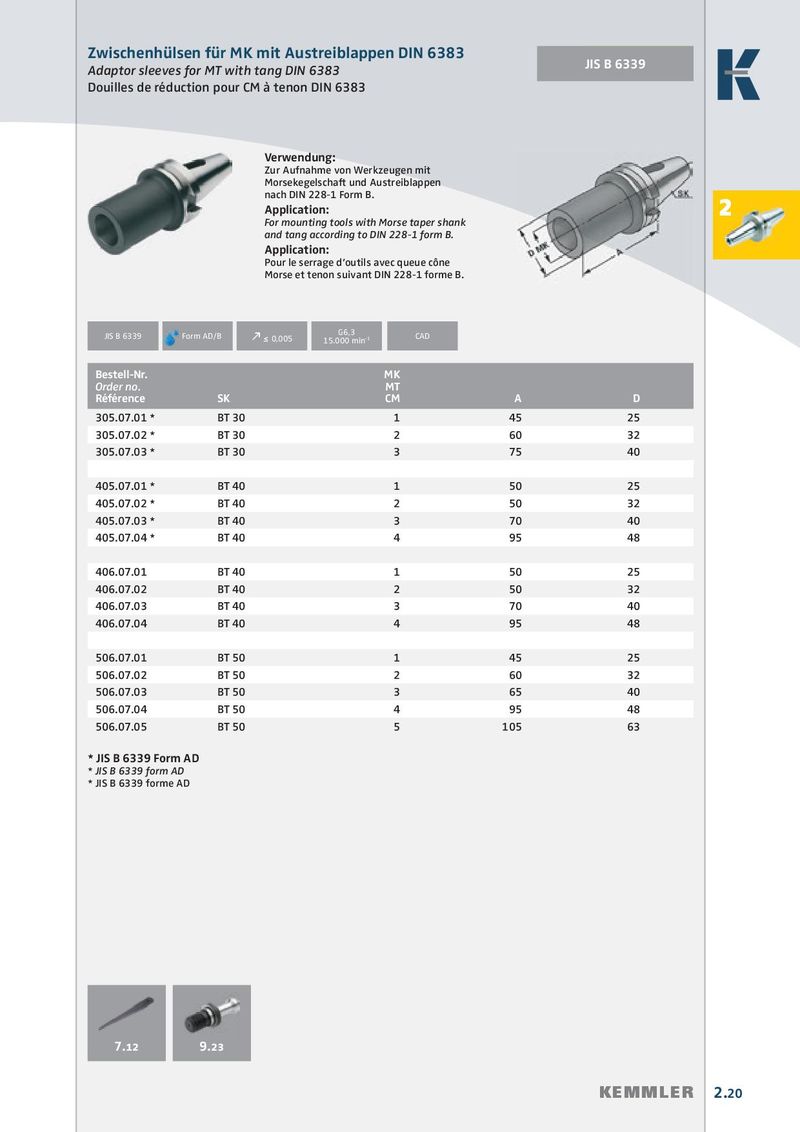

Zwischenhülsen für MK mit Austreiblappen DIN 6383 DIN 69871

Verwendung: Zur Aufnahme von Werkzeugen mit Morsekegelschaft und Austreiblappen nach DIN 228-1 Form B. 2

Application: For mounting tools with Morse taper shank and tang according to DIN 228-1 form B.

Application: Pour le serrage d’outils avec queue cône Morse et tenon suivant DIN 228-1 forme B.

JIS B 6339 F	orm AD/B  ≤0,00	5 G6,3 15.000 min-1 CAD
Bestell-Nr. Order no. Référence	SK	MK MT CM	A	D
305.07.01	BT 30	1	45	25
305.07.02	BT 30	2	60	32
305.07.03	BT 30	3	75	40
405.07.01	BT 40	1	50	25
405.07.02	BT 40	2	50	32
405.07.03	BT 40	3	70	40
405.07.04	BT 40	4	95	48
406.07.01	BT 40	1	50	25
406.07.02	BT 40	2	50	32
406.07.03	BT 40	3	70	40
406.07.04	BT 40	4	95	48
506.07.01	BT 50	1	45	25
506.07.02	BT 50	2	60	32
506.07.03	BT 50	3	65	40
506.07.04	BT 50	4	95	48
506.07.05	BT 50	5	105	63
