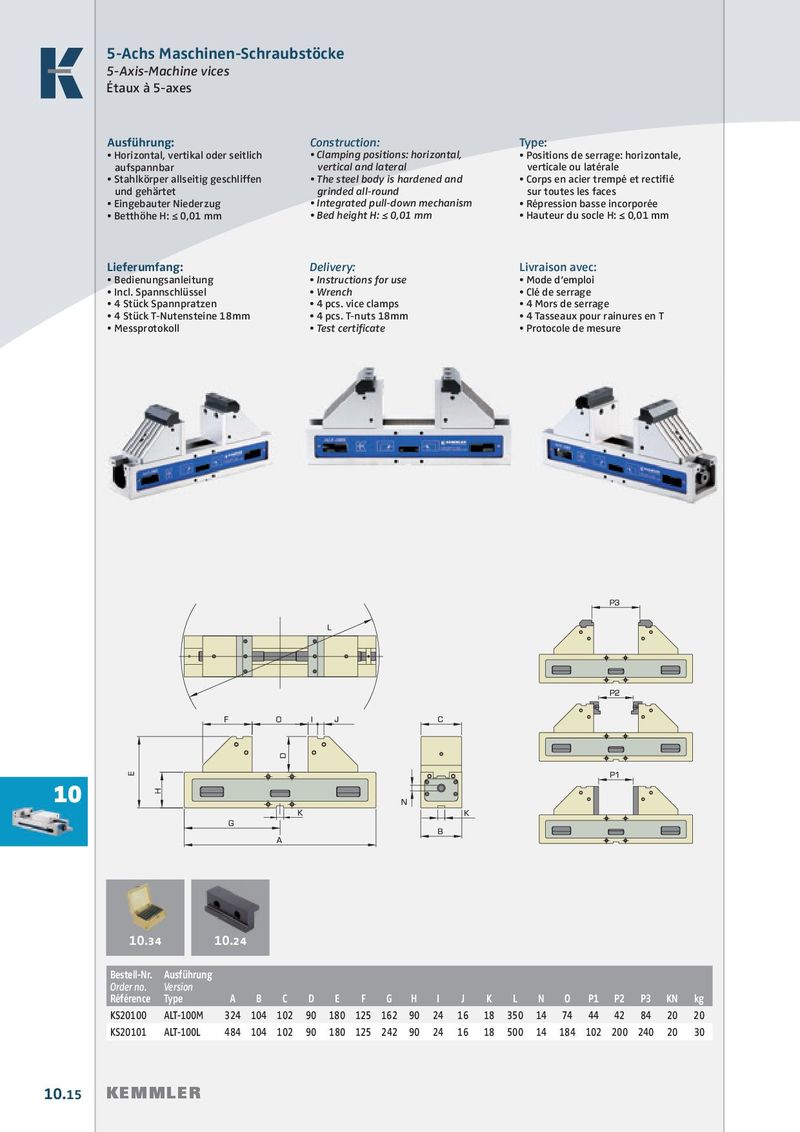

5-Achs Maschinen-Schraubstöcke 5-Axis-Machine vices Étaux à 5-axes Ausführung: Construction: Type: • Horizontal, vertikal oder seitlich • Clamping positions: horizontal, • Positions de serrage: horizontale, aufspannbar vertical and lateral verticale ou latérale • Stahlkörper allseitig geschliffen • The steel body is hardened and • Corps en acier trempé et rectifi é und gehärtet grinded all-round sur toutes les faces • Eingebauter Niederzug • Integrated pull-down mechanism • Répression basse incorporée • Betthöhe H: ≤ 0,01 mm • Bed height H: ≤ 0,01 mm • Hauteur du socle H: ≤ 0,01 mm Lieferumfang: Delivery: Livraison avec: • Bedienungsanleitung • Instructions for use • Mode d‘emploi • Incl. Spannschlüssel • Wrench • Clé de serrage • 4 Stück Spannpratzen • 4 pcs. vice clamps • 4 Mors de serrage • 4 Stück T-Nutensteine 18mm • 4 pcs. T-nuts 18mm • 4 Tasseaux pour rainures en T • Messprotokoll • Test certifi cate • Protocole de mesure 10 10.34 10.24 Bestell-Nr. Ausführung Order no. Version Référence Type A B C D E F G H I J K L N O P1 P2 P3 KN kg KS20100 ALT-100M 324 104 102 90 180 125 162 90 24 16 18 350 14 74 44 42 84 20 20 KS20101 ALT-100L 484 104 102 90 180 125 242 90 24 16 18 500 14 184 102 200 240 20 30 10.15 KEMMLER
