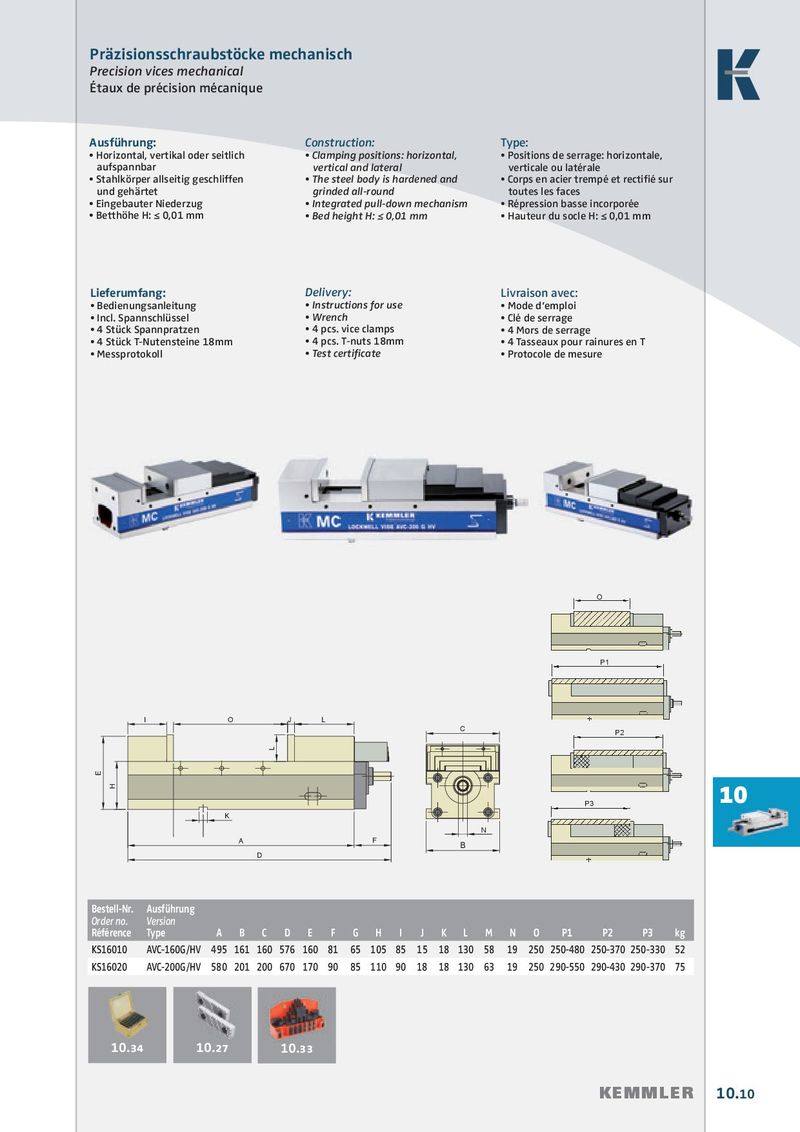

Präzisionsschraubstöcke mechanisch Precision vices mechanical Étaux de précision mécanique Ausführung: Construction: Type: • Horizontal, vertikal oder seitlich • Clamping positions: horizontal, • Positions de serrage: horizontale, aufspannbar vertical and lateral verticale ou latérale • Stahlkörper allseitig geschliffen • The steel body is hardened and • Corps en acier trempé et rectifi é sur und gehärtet grinded all-round toutes les faces • Eingebauter Niederzug • Integrated pull-down mechanism • Répression basse incorporée • Betthöhe H: ≤ 0,01 mm • Bed height H: ≤ 0,01 mm • Hauteur du socle H: ≤ 0,01 mm Lieferumfang: Delivery: Livraison avec: • Bedienungsanleitung • Instructions for use • Mode d‘emploi • Incl. Spannschlüssel • Wrench • Clé de serrage • 4 Stück Spannpratzen • 4 pcs. vice clamps • 4 Mors de serrage • 4 Stück T-Nutensteine 18mm • 4 pcs. T-nuts 18mm • 4 Tasseaux pour rainures en T • Messprotokoll • Test certifi cate • Protocole de mesure O P1 I O J L C P2 L E H P3 10 K N A F B D Bestell-Nr. Ausführung Order no. Version Référence Type A B C D E F G H I J K L M N O P1 P2 P3 kg KS16010 AVC-160G/HV 495 161 160 576 160 81 65 105 85 15 18 130 58 19 250 250-480 250-370 250-330 52 KS16020 AVC-200G/HV 580 201 200 670 170 90 85 110 90 18 18 130 63 19 250 290-550 290-430 290-370 75 10.34 10.27 10.33 KEMMLER 10.10
