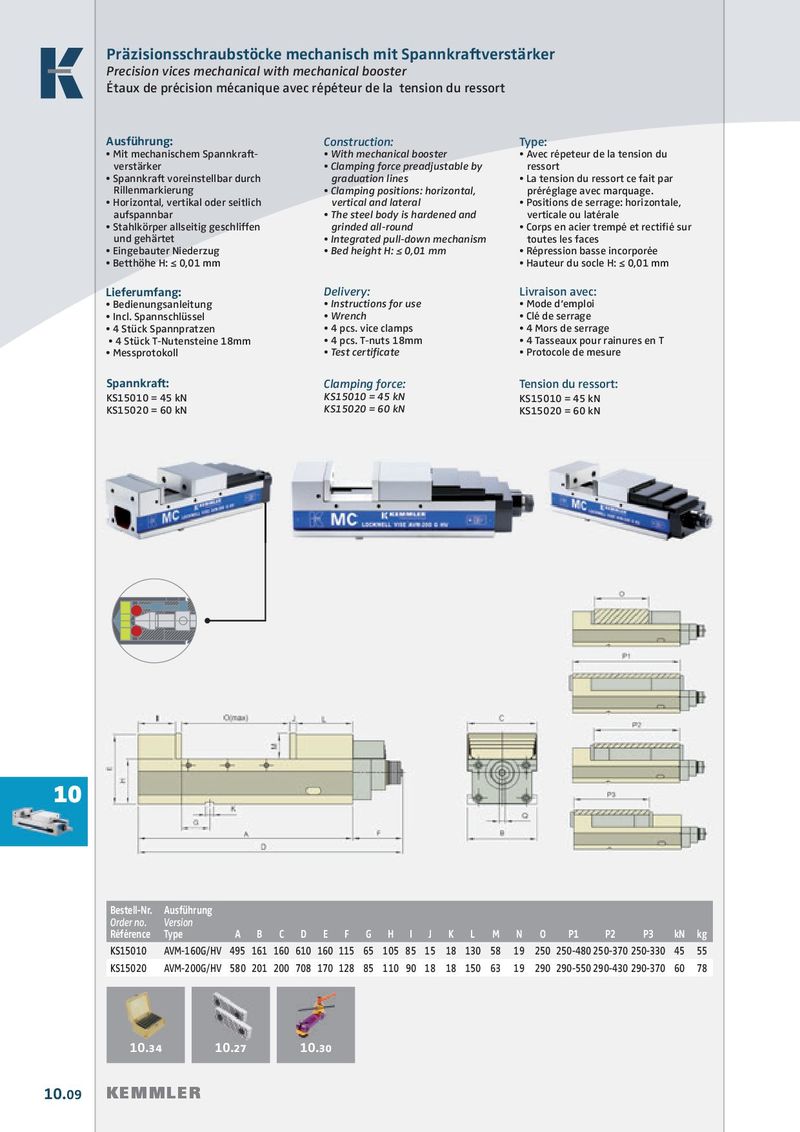

Präzisionsschraubstöcke mechanisch mit Spannkraftverstärker Precision vices mechanical with mechanical booster Étaux de précision mécanique avec répéteur de la tension du ressort Ausführung: Construction: Type: • Mit mechanischem Spannkraft- • With mechanical booster • Avec répeteur de la tension du verstärker • Clamping force preadjustable by ressort • Spannkraft voreinstellbar durch graduation lines • La tension du ressort ce fait par Rillenmarkierung • Clamping positions: horizontal, préréglage avec marquage. • Horizontal, vertikal oder seitlich vertical and lateral • Positions de serrage: horizontale, aufspannbar • The steel body is hardened and verticale ou latérale • Stahlkörper allseitig geschliffen grinded all-round • Corps en acier trempé et rectifi é sur und gehärtet • Integrated pull-down mechanism toutes les faces • Eingebauter Niederzug • Bed height H: ≤ 0,01 mm • Répression basse incorporée • Betthöhe H: ≤ 0,01 mm • Hauteur du socle H: ≤ 0,01 mm Lieferumfang: Delivery: Livraison avec: • Bedienungsanleitung • Instructions for use • Mode d‘emploi • Incl. Spannschlüssel • Wrench • Clé de serrage • 4 Stück Spannpratzen • 4 pcs. vice clamps • 4 Mors de serrage • 4 Stück T-Nutensteine 18mm • 4 pcs. T-nuts 18mm • 4 Tasseaux pour rainures en T • Messprotokoll • Test certifi cate • Protocole de mesure Spannkraft: Clamping force: Tension du ressort: KS15010 = 45 kN KS15010 = 45 kN KS15010 = 45 kN KS15020 = 60 kN KS15020 = 60 kN KS15020 = 60 kN 10 Bestell-Nr. Ausführung Order no. Version Référence Type A B C D E F G H I J K L M N O P1 P2 P3 kN kg KS15010 AVM-160G/HV 495 161 160 610 160 115 65 105 85 15 18 130 58 19 250 250-480 250-370 250-330 45 55 KS15020 AVM-200G/HV 580 201 200 708 170 128 85 110 90 18 18 150 63 19 290 290-550 290-430 290-370 60 78 10.34 10.27 10.30 10.09 KEMMLER
