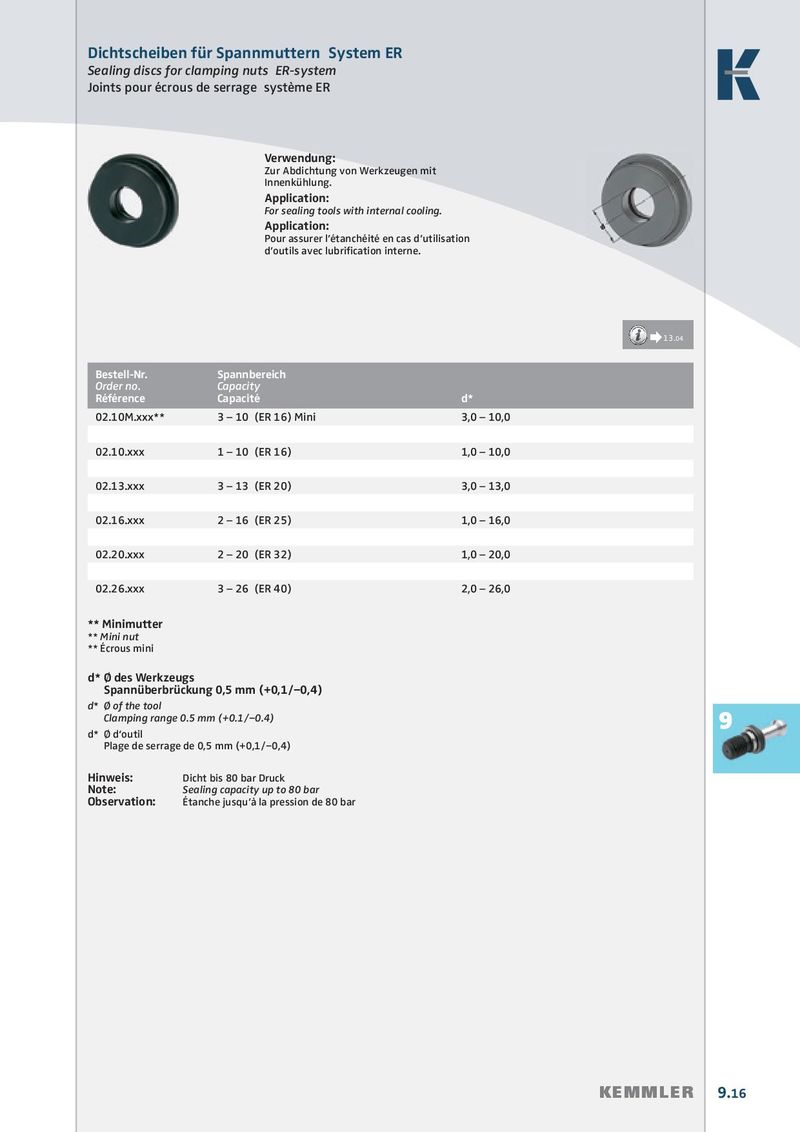

Dichtscheiben für Spannmuttern System ER Sealing discs for clamping nuts  ER-system Joints pour écrous de serrage système ER Verwendung: Zur Abdichtung von Werkzeugen mit Innenkühlung. Application: For sealing tools with internal cooling. Application: Pour assurer l’étanchéité en cas d’utilisation d’outils avec lubrification interne. Æ 13.04 Bestell-Nr. Spannbereich Order no. Capacity Référence Capacité d* 02.10M.xxx** 3 – 10 (ER 16) Mini 3,0 – 10,0 02.10.xxx 1 – 10 (ER 16) 1,0 – 10,0 02.13.xxx 3 – 13 (ER 20) 3,0 – 13,0 02.16.xxx 2 – 16 (ER 25) 1,0 – 16,0 02.20.xxx 2 – 20 (ER 32) 1,0 – 20,0 02.26.xxx 3 – 26 (ER 40) 2,0 – 26,0 ** Minimutter ** Mini nut ** Écrous mini d* Ø des Werkzeugs Spannüberbrückung 0,5 mm (+0,1/−0,4) d* Ø of the tool Clamping range 0.5 mm (+0.1/−0.4) 9 d* Ø d‘outil Plage de serrage de 0,5 mm (+0,1/−0,4) Hinweis: Dicht bis 80 bar Druck Note: Sealing capacity up to 80 bar Observation: Étanche jusqu’à la pression de 80 bar KEMMLER 9.16
