Общий каталог Kemmler 2017 - 2018 - страница 363

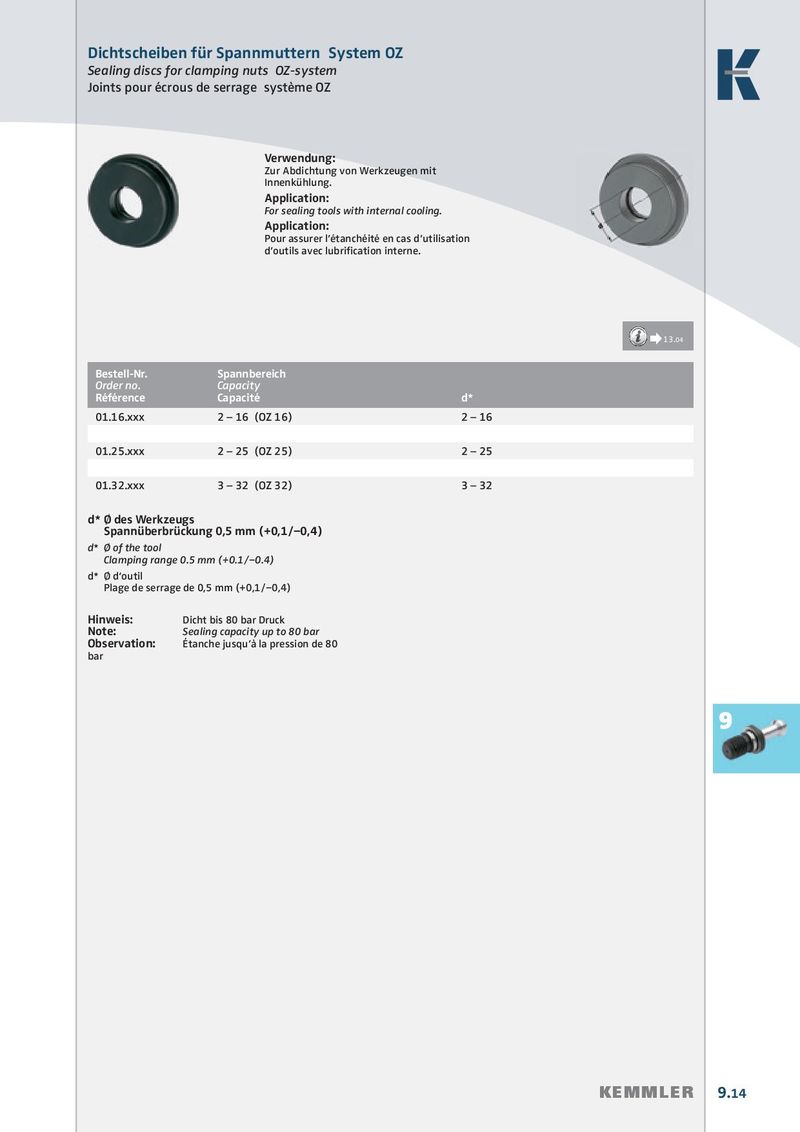

Dichtscheiben für Spannmuttern System OZ Sealing discs for clamping nuts OZ-system Joints pour écrous de serrage système OZ Verwendung: Zur Abdichtung von Werkzeugen mit Innenkühlung. Application: For sealing tools with internal cooling. Application: Pour assurer l’étanchéité en cas d’utilisation d’outils avec lubrification interne. Æ 13.04 Bestell-Nr. Spannbereich Order no. Capacity Référence Capacité d* 01.16.xxx 2 – 16 (OZ 16) 2 – 16 01.25.xxx 2 – 25 (OZ 25) 2 – 25 01.32.xxx 3 – 32 (OZ 32) 3 – 32 d* Ø des Werkzeugs Spannüberbrückung 0,5 mm (+0,1/−0,4) d* Ø of the tool Clamping range 0.5 mm (+0.1/−0.4) d* Ø d‘outil Plage de serrage de 0,5 mm (+0,1/−0,4) Hinweis: Dicht bis 80 bar Druck Note: Sealing capacity up to 80 bar Observation: Étanche jusqu’à la pression de 80 bar 9 KEMMLER 9.14
