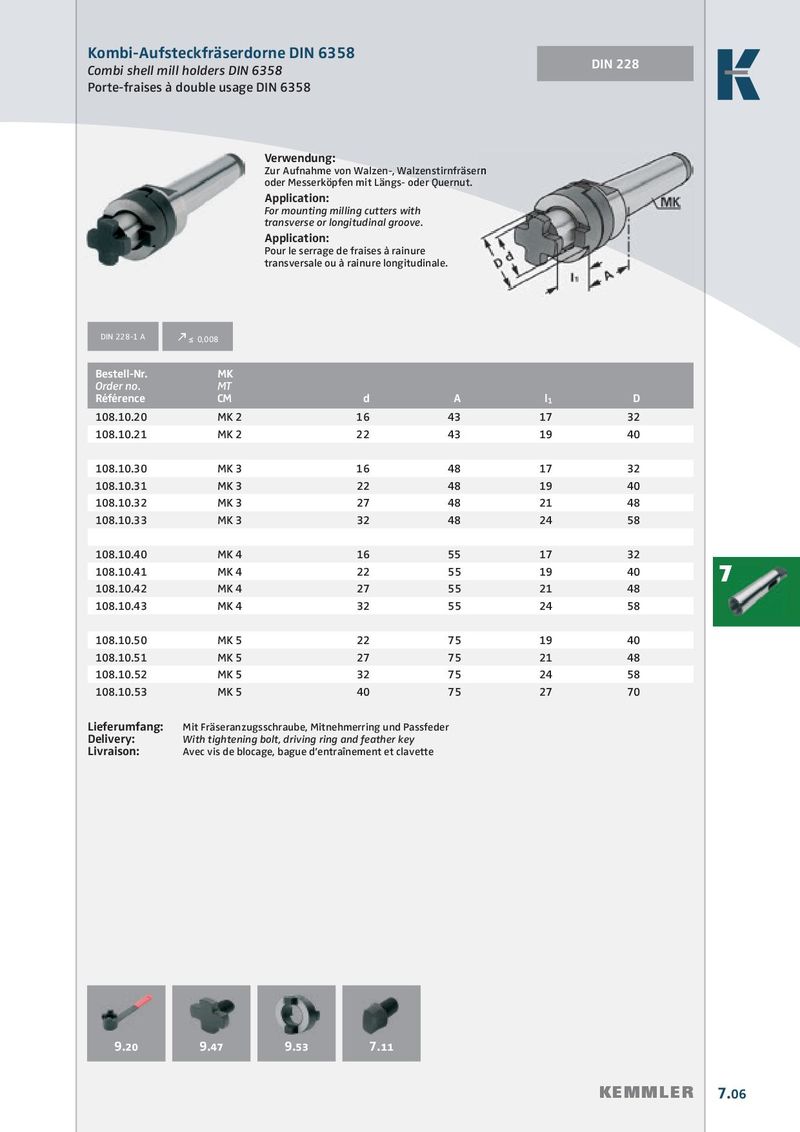

Общий каталог Kemmler 2017 - 2018 - страница 273

Kombi-Aufsteckfräserdorne DIN 6358 DIN 228 Combi shell mill holders DIN 6358 Porte-fraises à double usage DIN 6358 Verwendung: Zur Aufnahme von Walzen-, Walzenstirnfräsern Zur Aufnahme von Walzen-, Walzenstirnfräsern oder Messerköpfen mit Längs- oder Quernut. Application: For mounting milling cutters with transverse or longitudinal groove. Application: Pour le serrage de fraises à rainure trans versale ou à rainure longitu dinale. DIN 228-1 A k ≤ 0,008 Bestell-Nr. MK Order no. MT Référence CM d A l 1 D 108.10.20 MK 2 16 43 17 32 108.10.21 MK 2 22 43 19 40 108.10.30 MK 3 16 48 17 32 108.10.31 MK 3 22 48 19 40 108.10.32 MK 3 27 48 21 48 108.10.33 MK 3 32 48 24 58 108.10.40 MK 4 16 55 17 32 108.10.41 MK 4 22 55 19 40 7 108.10.42 MK 4 27 55 21 48 108.10.43 MK 4 32 55 24 58 108.10.50 MK 5 22 75 19 40 108.10.51 MK 5 27 75 21 48 108.10.52 MK 5 32 75 24 58 108.10.53 MK 5 40 75 27 70 Lieferumfang: Mit Fräseranzugsschraube, Mitnehmerring und Passfeder Delivery: With tightening bolt, driving ring and feather key Livraison: Avec vis de blocage, bague d’entraînement et clavette 9.20 9.47 9.53 7.11 KEMMLER 7.06
