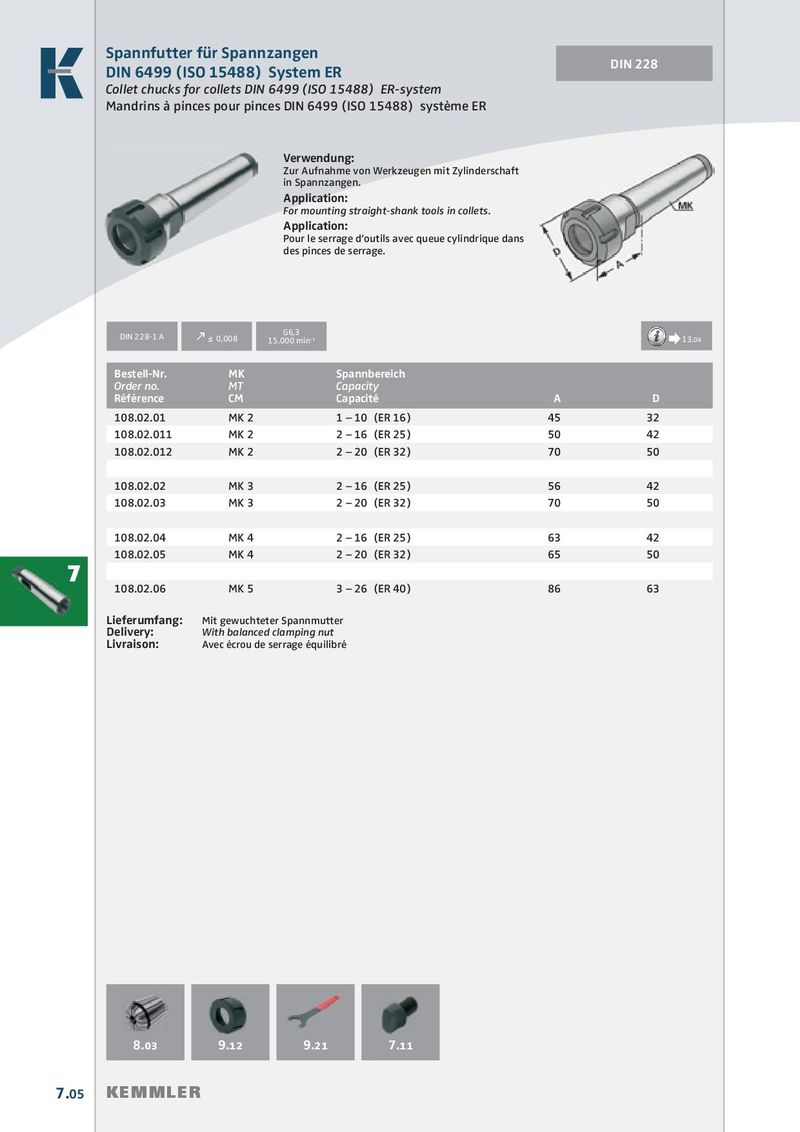

Spannfutter für Spannzangen DIN 228 DIN 6499 (ISO 15488) System ER Collet chucks for collets DIN 6499 (ISO 15488) ER-system Mandrins à pinces pour pinces DIN 6499 (ISO 15488) système ER Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannzangen. Application: For mounting straight-shank tools in collets. Application: Pour le serrage d’outils avec queue cylindrique dans des pinces de serrage. G6,3 DIN 228-1 A k ≤ 0,008 15.000 min -1 Æ Æ Æ Æ 13.04 Bestell-Nr. MK Spannbereich Order no. MT Capacity Référence CM Capacité A D 108.02.01 MK 2 1 – 10 (ER 16) 45 32 108.02.011 MK 2 2 – 16 (ER 25) 50 42 108.02.012 MK 2 2 – 20 (ER 32) 70 50 108.02.02 MK 3 2 – 16 (ER 25) 56 42 108.02.03 MK 3 2 – 20 (ER 32) 70 50 108.02.04 MK 4 2 – 16 (ER 25) 63 42 108.02.05 MK 4 2 – 20 (ER 32) 65 50 7 108.02.06 MK 5 3 – 26 (ER 40) 86 63 Lieferumfang: Mit gewuchteter Spannmutter Delivery: With balanced clamping nut Livraison: Avec écrou de serrage équilibré 8.03 9.12 9.21 7.11 7.05 KEMMLER
