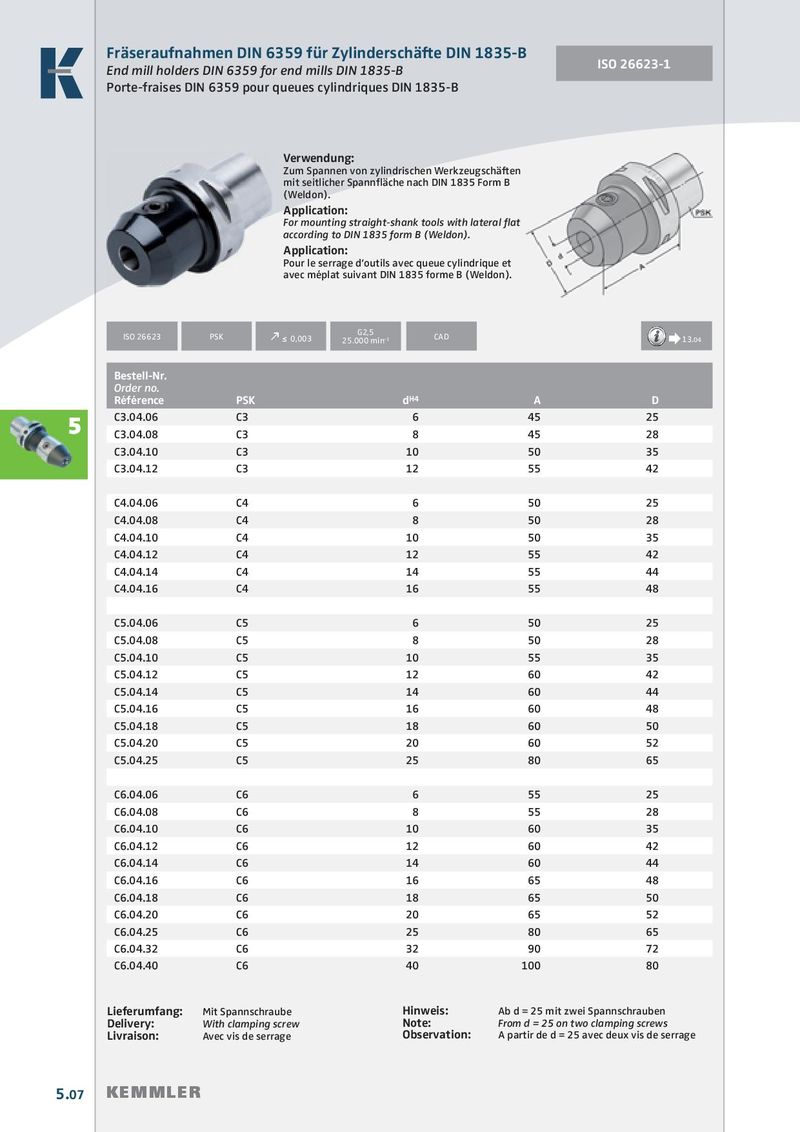

Verwendung: Zum Spannen von zylindrischen Werkzeugschäften mit seitlicher Spannfl äche nach DIN 1835 Form B (Weldon).
Application: For mounting straight-shank tools with lateral fl at according to DIN 1835 form B (Weldon).
Application: Pour le serrage d’outils avec queue cylindrique et avec méplat suivant DIN 1835 forme B (Weldon).
| ISO 26623 | PSK ≤0,003 | G2,5 25.000 min-1 CAD | | |
| Bestell-Nr. Order no. Référence | PSK | dH4 | A | D |
| C3.04.06 | C3 | 6 | 45 | 25 |
| C3.04.08 | C3 | 8 | 45 | 28 |
| C3.04.10 | C3 | 10 | 50 | 35 |
| C3.04.12 | C3 | 12 | 55 | 42 |
| C4.04.06 | C4 | 6 | 50 | 25 |
| C4.04.08 | C4 | 8 | 50 | 28 |
| C4.04.10 | C4 | 10 | 50 | 35 |
| C4.04.12 | C4 | 12 | 55 | 42 |
| C4.04.14 | C4 | 14 | 55 | 44 |
| C4.04.16 | C4 | 16 | 55 | 48 |
| C5.04.06 | C5 | 6 | 50 | 25 |
| C5.04.08 | C5 | 8 | 50 | 28 |
| C5.04.10 | C5 | 10 | 55 | 35 |
| C5.04.12 | C5 | 12 | 60 | 42 |
| C5.04.14 | C5 | 14 | 60 | 44 |
| C5.04.16 | C5 | 16 | 60 | 48 |
| C5.04.18 | C5 | 18 | 60 | 50 |
| C5.04.20 | C5 | 20 | 60 | 52 |
| C5.04.25 | C5 | 25 | 80 | 65 |
| C6.04.06 | C6 | 6 | 55 | 25 |
| C6.04.08 | C6 | 8 | 55 | 28 |
| C6.04.10 | C6 | 10 | 60 | 35 |
| C6.04.12 | C6 | 12 | 60 | 42 |
| C6.04.14 | C6 | 14 | 60 | 44 |
| C6.04.16 | C6 | 16 | 65 | 48 |
| C6.04.18 | C6 | 18 | 65 | 50 |
| C6.04.20 | C6 | 20 | 65 | 52 |
| C6.04.25 | C6 | 25 | 80 | 65 |
| C6.04.32 | C6 | 32 | 90 | 72 |
| C6.04.40 | C6 | 40 | 100 | 80 |
| Lieferumfang: | Mit Spannschraube | Hinweis: | Ab d = 25 mit zwei Spannschrauben |
| Delivery: | With clamping screw | Note: | From d = 25 on two clamping screws |
| Livraison: | Avec vis de serrage | Observation: | A partir de d = 25 avec deux vis de serrage |
