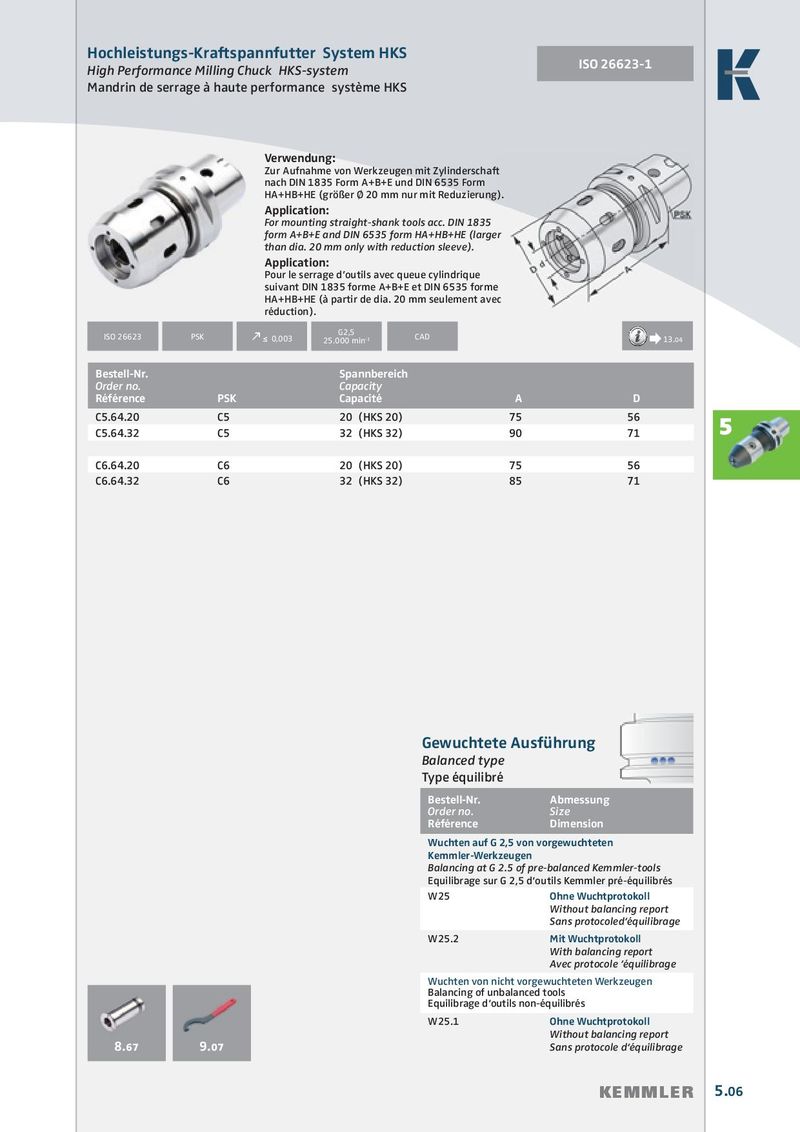

High Performance Milling Chuck HKS-system
| Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft nach DIN 1835 Form A+B+E und DIN 6535 Form HA+HB+HE (größer Ø 20 mm nur mit Reduzierung). Application: For mounting straight-shank tools acc. DIN 1835 form A+B+E and DIN 6535 form HA+HB+HE (larger than dia. 20 mm only with reduction sleeve). Application: Pour le serrage d’outils avec queue cylindrique suivant DIN 1835 forme A+B+E et DIN 6535 forme HA+HB+HE (à partir de dia. 20 mm seulement avec réduction). | ||
| ISO 26623 PSK | ≤0,003 G2,5 25.000 min-1 CAD | 13.04 |
| Bestell-Nr. Order no. Référence PSK | Spannbereich Capacity Capacité | A D |
| C5.64.20 C5 | 20 (HKS 20) | 75 56 |
| C5.64.32 C5 | 32 (HKS 32) | 90 71 |
| C6.64.20 C6 | 20 (HKS 20) | 75 56 |
| C6.64.32 C6 | 32 (HKS 32) | 85 71 |
Gewuchtete Ausführung
Balanced type
Type équilibré
| Bestell-Nr. | Abmessung |
| Order no. | Size |
| Référence | Dimension |
| Wuchten auf G 2,5 von vorgewuchteten | |
| Kemmler-Werkzeugen | |
| Balancing at G 2.5 of pre-balanced Kemmler-tools | |
| Equilibrage sur G 2,5 d‘outils Kemmler pré-équilibrés | |
| W25 | Ohne Wuchtprotokoll |
| Without balancing report | |
| Sans protocoled‘équilibrage | |
| W25.2 | Mit Wuchtprotokoll |
With balancing report Avec protocole ‘équilibrage Wuchten von nicht vorgewuchteten Werkzeugen Balancing of unbalanced tools
Equilibrage d‘outils non-équilibrés
W25.1 Ohne Wuchtprotokoll
