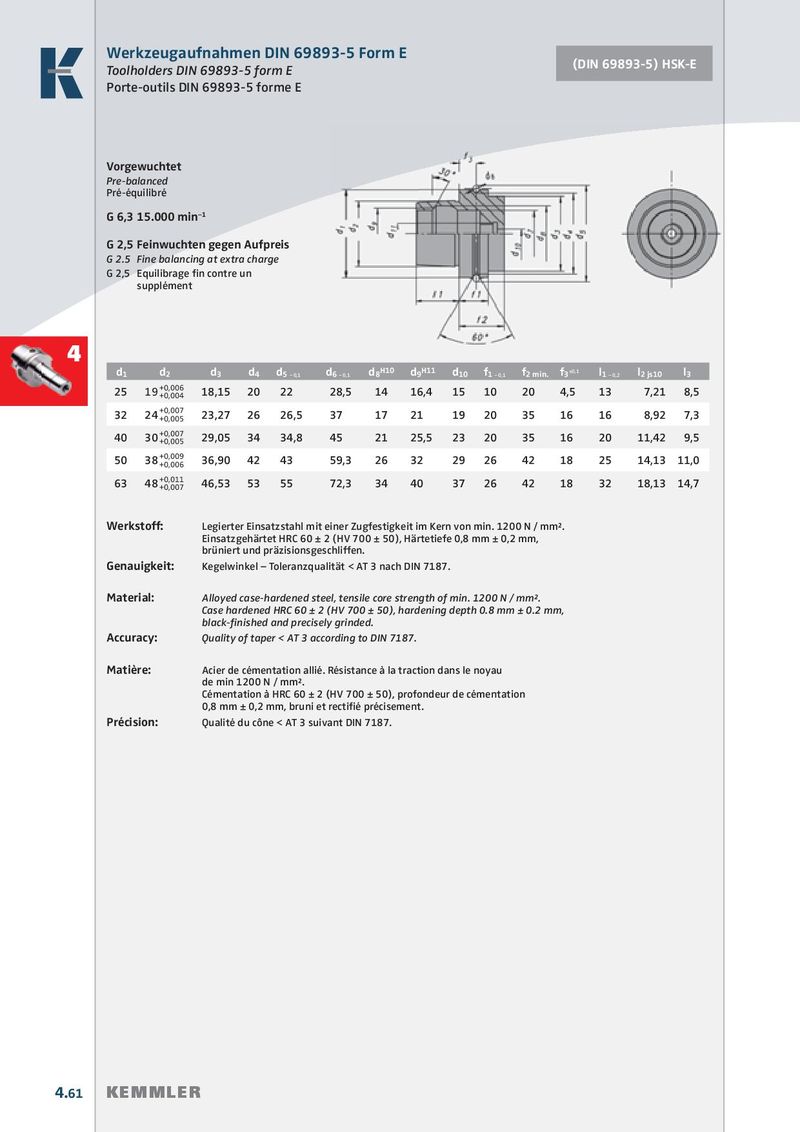

Werkzeugaufnahmen DIN 69893-5 Form E

Toolholders DIN 69893-5 form E

Porte-outils DIN 69893-5 forme E

Vorgewuchtet Pre-balanced Pré-équilibré G 6,3 15.000 min–1 G 2,5 Feinwuchten gegen Aufpreis G 2.5 Fine balancing at extra charge G 2,5 Equilibrage ﬁ n contre un supplément

4

d1	d2	d3	d4	d5 – 0,1	d6 – 0,1	d8H10	d9H11	d10	f1 – 0,1	f2 min.	f3±0,1	l1 – 0,2	l2 js10	l3
25	19+0,006 +0,004	18,15	20	22	28,5	14	16,4	15	10	20	4,5	13	7,21	8,5
32	24 +0,007 +0,005	23,27	26	26,5	37	17	21	19	20	35	16	16	8,92	7,3
40	30 +0,007 +0,005	29,05	34	34,8	45	21	25,5	23	20	35	16	20	11,42	9,5
50	38 +0,009 +0,006	36,90	42	43	59,3	26	32	29	26	42	18	25	14,13	11,0
63	48 +0,011 +0,007	46,53	53	55	72,3	34	40	37	26	42	18	32	18,13	14,7

Werkstoff:	Legierter Einsatzstahl mit einer Zugfestigkeit im Kern von min. 1200 N / mm².
	Einsatzgehärtet HRC 60 ± 2 (HV 700 ± 50), Härtetiefe 0,8 mm ± 0,2 mm,
	brüniert und präzisionsgeschliffen.
Genauigkeit:	Kegelwinkel – Toleranzqualität < AT 3 nach DIN 7187.
Material:	Alloyed case-hardened steel, tensile core strength of min. 1200 N / mm².
	Case hardened HRC 60 ± 2 (HV 700 ± 50), hardening depth 0.8 mm ± 0.2 mm,
	black-ﬁ nished and precisely grinded.
Accuracy:	Quality of taper < AT 3 according to DIN 7187.
Matière: Acier de cémentation allié. Résistance à la traction dans le noyau
	de min 1200 N / mm².
	Cémentation à HRC 60 ± 2 (HV 700 ± 50), profondeur de cémentation
	0,8 mm ± 0,2 mm, bruni et rectiﬁ é précisement.
Précision:	Qualité du cône < AT 3 suivant DIN 7187.
