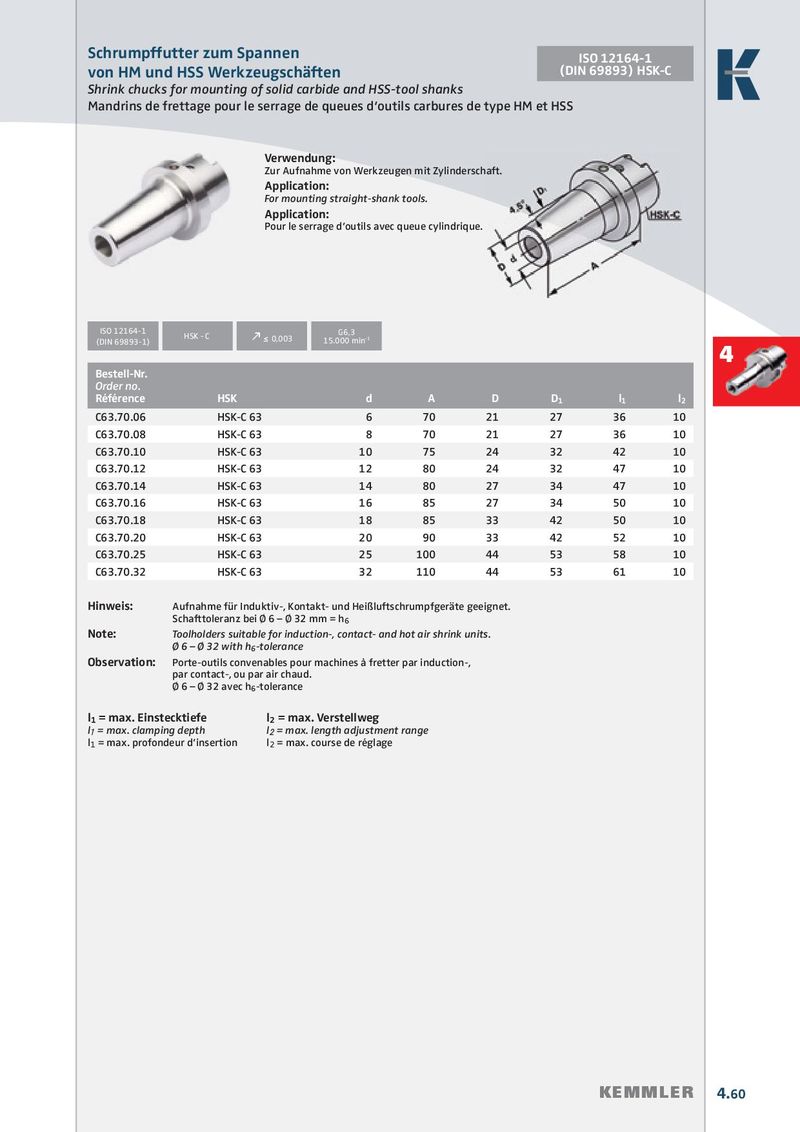

Общий каталог Kemmler 2017 - 2018 - страница 181

Предыдущая страница Следующая страница

Навигация

von HM und HSS Werkzeugschäften (DIN 69893) HSK-C

Mandrins de frettage pour le serrage de queues d‘outils carbures de type HM et HSS

Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft.aft.

Application: For mounting straight-shank tools.

Application: Pour le serrage d’outils avec queue cylindrique.

ISO 12164-1 (DIN 69893-1)HSK - C  ≤0,003G6,3 15.000 min-1
Bestell-Nr. Order no. RéférenceHSKdADD1l1l2
C63.70.06HSK-C 6367021273610
C63.70.08HSK-C 6387021273610
C63.70.10HSK-C 63107524324210
C63.70.12HSK-C 63128024324710
C63.70.14HSK-C 63148027344710
C63.70.16HSK-C 63168527345010
C63.70.18HSK-C 63188533425010
C63.70.20HSK-C 63209033425210
C63.70.25HSK-C 632510044535810
C63.70.32HSK-C 633211044536110

Hinweis: Aufnahme für Induktiv-, Kontakt- und Heißluftschrumpfgeräte geeignet. Schafttoleranz bei 6 – 32 mm = h 6

Note: Toolholders suitable for induction-, contact- and hot air shrink units.

  • 6 –
  • 32 with h -tolerance

6

Observation: Porte-outils convenables pour machines à fretter par induction-, par contact-, ou par air chaud.

  • 6 –
  • 32 avec h -tolerance

6 l1 = max. Einstecktiefe l2 = max. Verstellweg l1 = max. clamping depth l2 = max. length adjustment range l1 = max. profondeur d’insertion l2 = max. course de réglage
