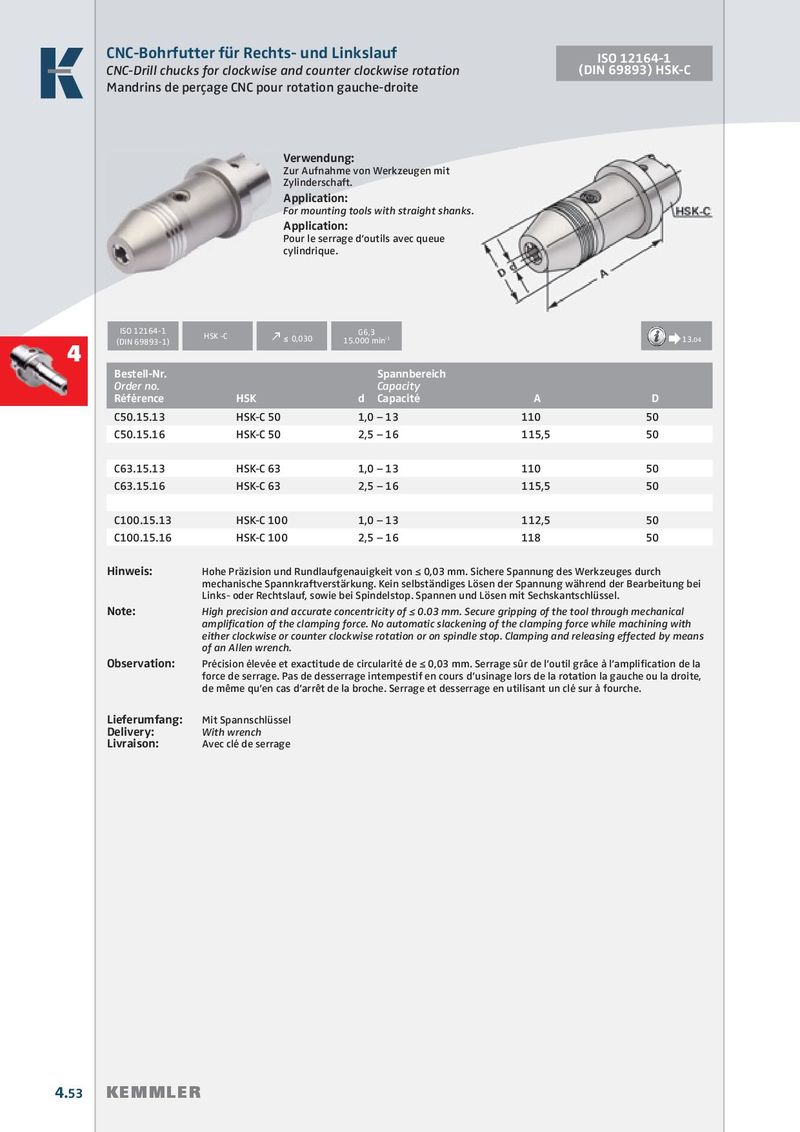

CNC-Drill chucks for clockwise and counter clockwise rotation (DIN 69893) HSK-C

Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft.

Application: For mounting tools with straight shanks.

Application: Pour le serrage d‘outils avec queue cylindrique.

ISO 12164-1 (DIN 69893-1)HSK -C  ≤0,030G6,3 15.000 min-113.04
Bestell-Nr. Order no. RéférenceHSKSpannbereich Capacity d CapacitéAD
C50.15.13HSK-C 501,0 – 1311050
C50.15.16HSK-C 502,5 – 16115,550
C63.15.13HSK-C 631,0 – 1311050
C63.15.16HSK-C 632,5 – 16115,550
C100.15.13HSK-C 1001,0 – 13112,550
C100.15.16HSK-C 1002,5 – 1611850
Hinweis:Hohe Präzision und Rundlaufgenauigkeit von ≤ 0,03 mm. Sichere Spannung des Werkzeuges durch
mechanische Spannkraft verstärkung. Kein selbständiges Lösen der Spannung während der Bearbeitung bei
Links- oder Rechtslauf, sowie bei Spindelstop. Spannen und Lösen mit Sechskantschlüssel.
Note:High precision and accurate concentricity of ≤ 0.03 mm. Secure gripping of the tool through mechanical
amplifi cation of the clamping force. No automatic slackening of the clamping force while machining with
either clockwise or counter clockwise rotation or on spindle stop. Clamping and releasing effected by means
of an Allen wrench.
Observation:Précision élevée et exactitude de circularité de ≤ 0,03 mm. Serrage sûr de l’outil grâce à l’amplifi cation de la
force de serrage. Pas de desserrage intempestif en cours d’usinage lors de la rotation la gauche ou la droite,
de même qu’en cas d’arrêt de la broche. Serrage et desserrage en utilisant un clé sur à fourche.
Lieferumfang: Mit Spannschlüssel
Delivery:With wrench
Livraison:Avec clé de serrage
