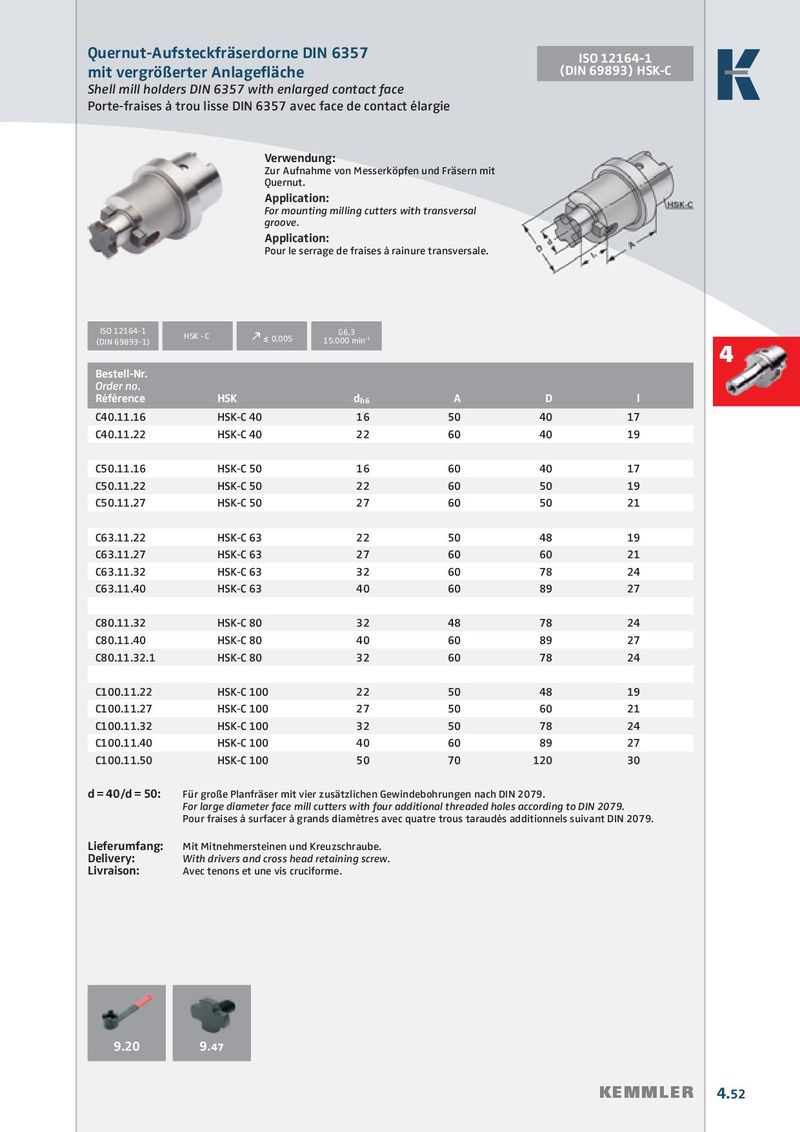

mit vergrößerter Anlagefl äche (DIN 69893) HSK-C
Porte-fraises à trou lisse DIN 6357 avec face de contact élargie
Verwendung: Zur Aufnahme von Messerköpfen und Fräsern mit Quernut.
Application: For mounting milling cutters with transversal groove.
Application: Pour le serrage de fraises à rainure transversale.
| ISO 12164-1 | | G6,3 | ||
| HSK - C | 0,005 |
(DIN 69893-1) ≤ 15.000 min-1 44
| Bestell-Nr. Order no. Référence | HSK | dh6 | A | D | l |
| C40.11.16 | HSK-C 40 | 16 | 50 | 40 | 17 |
| C40.11.22 | HSK-C 40 | 22 | 60 | 40 | 19 |
| C50.11.16 | HSK-C 50 | 16 | 60 | 40 | 17 |
| C50.11.22 | HSK-C 50 | 22 | 60 | 50 | 19 |
| C50.11.27 | HSK-C 50 | 27 | 60 | 50 | 21 |
| C63.11.22 | HSK-C 63 | 22 | 50 | 48 | 19 |
| C63.11.27 | HSK-C 63 | 27 | 60 | 60 | 21 |
| C63.11.32 | HSK-C 63 | 32 | 60 | 78 | 24 |
| C63.11.40 | HSK-C 63 | 40 | 60 | 89 | 27 |
| C80.11.32 | HSK-C 80 | 32 | 48 | 78 | 24 |
| C80.11.40 | HSK-C 80 | 40 | 60 | 89 | 27 |
| C80.11.32.1 | HSK-C 80 | 32 | 60 | 78 | 24 |
| C100.11.22 | HSK-C 100 | 22 | 50 | 48 | 19 |
| C100.11.27 | HSK-C 100 | 27 | 50 | 60 | 21 |
| C100.11.32 | HSK-C 100 | 32 | 50 | 78 | 24 |
| C100.11.40 | HSK-C 100 | 40 | 60 | 89 | 27 |
| C100.11.50 | HSK-C 100 | 50 | 70 | 120 | 30 |
d = 40/d = 50: Für große Planfräser mit vier zusätzlichen Gewindebohrungen nach DIN 2079. For large diameter face mill cutters with four additional threaded holes according to DIN 2079. Pour fraises à surfacer à grands diamètres avec quatre trous taraudés additionnels suivant DIN 2079.
Lieferumfang: Mit Mitnehmersteinen und Kreuzschraube.
Delivery: With drivers and cross head retaining screw.
Livraison: Avec tenons et une vis cruciforme.
