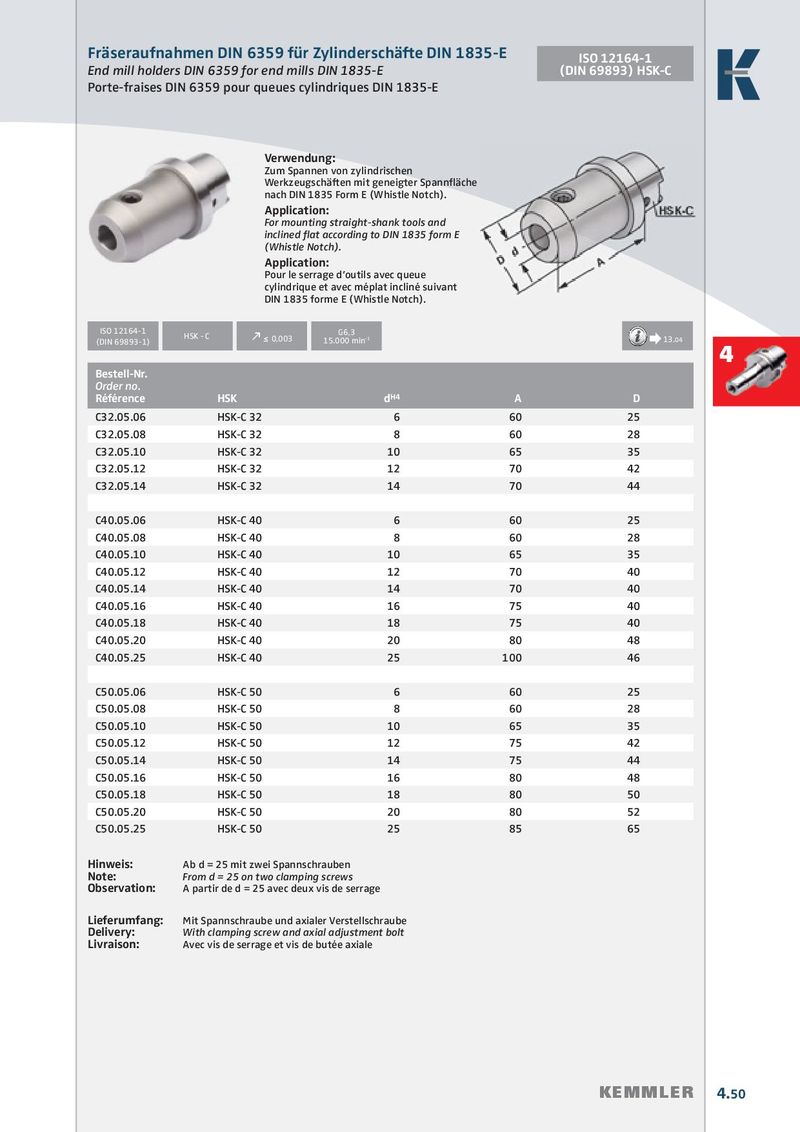

End mill holders DIN 6359 for end mills DIN 1835-E (DIN 69893) HSK-C

Verwendung: Zum Spannen von zylindrischen Werkzeugschäften mit geneigter Spannfl äche nach DIN 1835 Form E (Whistle Notch).

Application: For mounting straight-shank tools and inclined fl at according to DIN 1835 form E (Whistle Notch).

Application: Pour le serrage d’outils avec queue cylindrique et avec méplat incliné suivant DIN 1835 forme E (Whistle Notch).

ISO 12164-1 (DIN 69893-1)HSK - C  ≤0,003G6,3 15.000 min-1
Bestell-Nr. Order no. RéférenceHSKdH4AD
C32.05.06HSK-C 3266025
C32.05.08HSK-C 3286028
C32.05.10HSK-C 32106535
C32.05.12HSK-C 32127042
C32.05.14HSK-C 32147044
C40.05.06HSK-C 4066025
C40.05.08HSK-C 4086028
C40.05.10HSK-C 40106535
C40.05.12HSK-C 40127040
C40.05.14HSK-C 40147040
C40.05.16HSK-C 40167540
C40.05.18HSK-C 40187540
C40.05.20HSK-C 40208048
C40.05.25HSK-C 402510046
C50.05.06HSK-C 5066025
C50.05.08HSK-C 5086028
C50.05.10HSK-C 50106535
C50.05.12HSK-C 50127542
C50.05.14HSK-C 50147544
C50.05.16HSK-C 50168048
C50.05.18HSK-C 50188050
C50.05.20HSK-C 50208052
C50.05.25HSK-C 50258565
Hinweis: Ab d = 25 mit zwei Spannschrauben
Note:From d = 25 on two clamping screws
Observation:A partir de d = 25 avec deux vis de serrage
Lieferumfang: Mit Spannschraube und axialer Verstellschraube
Delivery:With clamping screw and axial adjustment bolt
Livraison:Avec vis de serrage et vis de butée axiale
