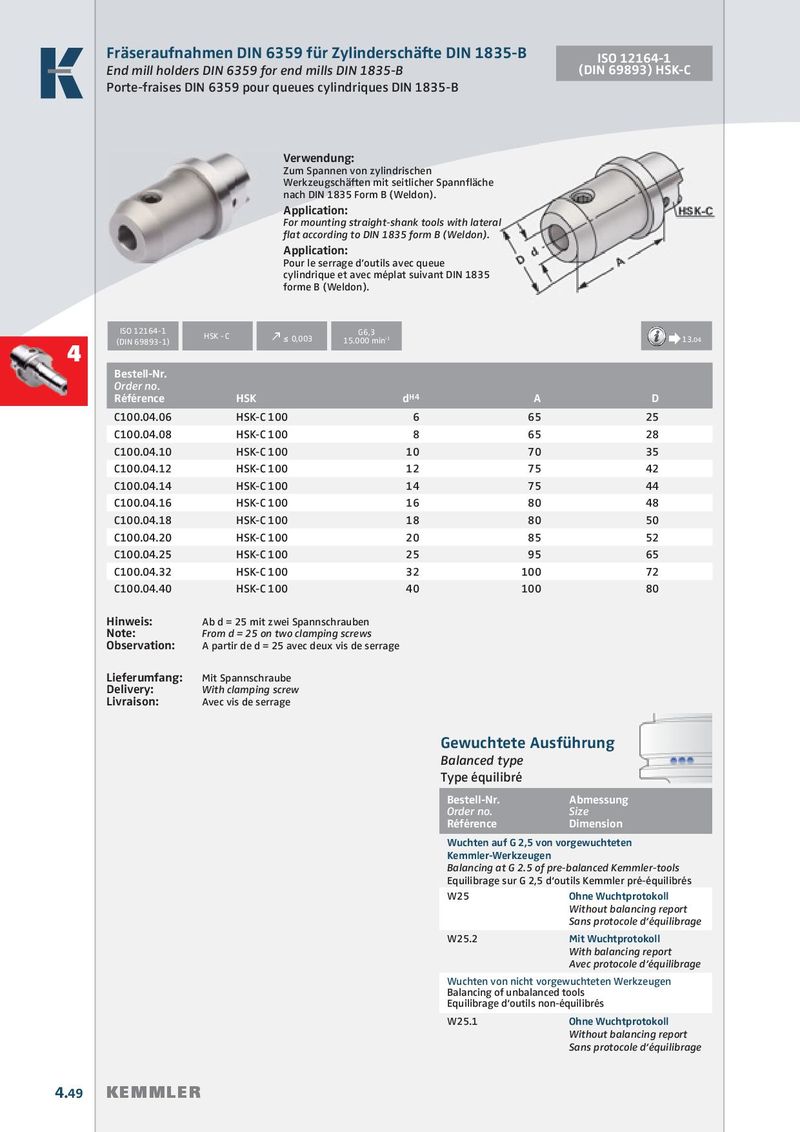

Общий каталог Kemmler 2017 - 2018 - страница 170

Предыдущая страница Следующая страница

Навигация

End mill holders DIN 6359 for end mills DIN 1835-B (DIN 69893) HSK-C

Verwendung: Zum Spannen von zylindrischen Werkzeugschäften mit seitlicher Spannfl äche nach DIN 1835 Form B (Weldon).

Application: For mounting straight-shank tools with lateral fl at according to DIN 1835 form B (Weldon).

Application: Pour le serrage d’outils avec queue cylindrique et avec méplat suivant DIN 1835 forme B (Weldon).

ISO 12164-1 (DIN 69893-1)HSK - C  ≤0,003G6,3 15.000 min-1
Bestell-Nr. Order no. RéférenceHSKdH4AD
C100.04.06HSK-C 10066525
C100.04.08HSK-C 10086528
C100.04.10HSK-C 100107035
C100.04.12HSK-C 100127542
C100.04.14HSK-C 100147544
C100.04.16HSK-C 100168048
C100.04.18HSK-C 100188050
C100.04.20HSK-C 100208552
C100.04.25HSK-C 100259565
C100.04.32HSK-C 1003210072
C100.04.40HSK-C 1004010080
Hinweis: Ab d = 25 mit zwei Spannschrauben
Note:From d = 25 on two clamping screws
Observation:A partir de d = 25 avec deux vis de serrage
Lieferumfang: Mit Spannschraube
Delivery:With clamping screw
Livraison:Avec vis de serrage

Gewuchtete Ausführung

Balanced type

Type équilibré

Bestell-Nr.Abmessung
Order no.Size
RéférenceDimension
Wuchten auf G 2,5 von vorgewuchteten
Kemmler-Werkzeugen
Balancing at G 2.5 of pre-balanced Kemmler-tools
Equilibrage sur G 2,5 d‘outils Kemmler pré-équilibrés
W25Ohne Wuchtprotokoll
Without balancing report
Sans protocole d‘équilibrage
W25.2Mit Wuchtprotokoll

With balancing report Avec protocole d‘équilibrage Wuchten von nicht vorgewuchteten Werkzeugen Balancing of unbalanced tools

Equilibrage d‘outils non-équilibrés

W25.1 Ohne Wuchtprotokoll
