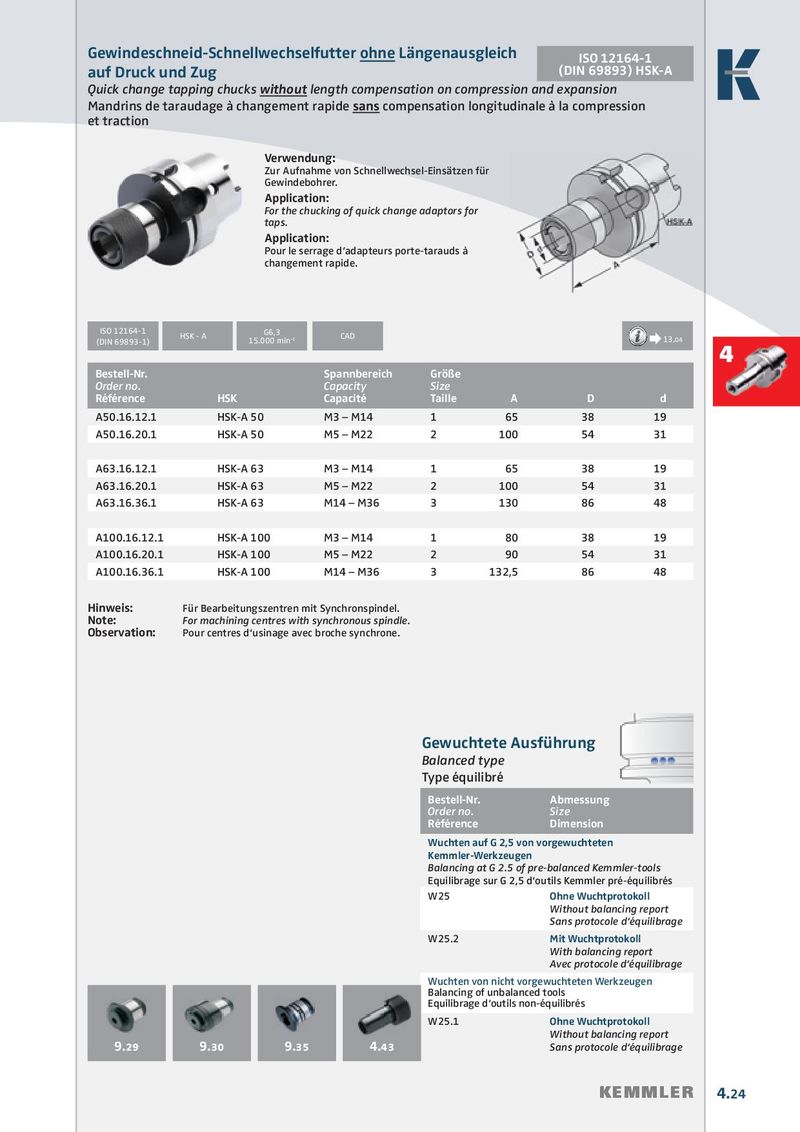

Gewindeschneid-Schnellwechselfutter ohne Längenausgleich

auf Druck und Zug (DIN 69893) HSK-A

Mandrins de taraudage à changement rapide sans compensation longitudinale à la compression

et traction

Verwendung: Zur Aufnahme von Schnellwechsel-Einsätzen für Gewindebohrer.

Application: For the chucking of quick change adaptors for taps.

Application: Pour le serrage d‘adapteurs porte-tarauds à changement rapide.

ISO 12164-1 (DIN 69893-1) HSK - A G6,3 15.000 min-1CAD1
Bestell-Nr. Order no. RéférenceHSKSpannbereich Capacity CapacitéGröße Size TailleADd
A50.16.12.1HSK-A 50M3 – M141653819
A50.16.20.1HSK-A 50M5 – M2221005431
A63.16.12.1HSK-A 63M3 – M141653819
A63.16.20.1HSK-A 63M5 – M2221005431
A63.16.36.1HSK-A 63M14 – M3631308648
A100.16.12.1HSK-A 100M3 – M141803819
A100.16.20.1HSK-A 100M5 – M222905431
A100.16.36.1HSK-A 100M14 – M363132,58648

Hinweis: Für Bearbeitungszentren mit Synchronspindel.

Note: For machining centres with synchronous spindle.

Observation: Pour centres d‘usinage avec broche synchrone.

Gewuchtete Ausführung

Balanced type

Type équilibré

Bestell-Nr.Abmessung
Order no.Size
RéférenceDimension
Wuchten auf G 2,5 von vorgewuchteten
Kemmler-Werkzeugen
Balancing at G 2.5 of pre-balanced Kemmler-tools
Equilibrage sur G 2,5 d‘outils Kemmler pré-équilibrés
W25Ohne Wuchtprotokoll
Without balancing report
Sans protocole d‘équilibrage
W25.2Mit Wuchtprotokoll

With balancing report Avec protocole d‘équilibrage Wuchten von nicht vorgewuchteten Werkzeugen Balancing of unbalanced tools

Equilibrage d‘outils non-équilibrés

W25.1Ohne Wuchtprotokoll
9.299.309.354.43Sans protocole d‘équilibrage
