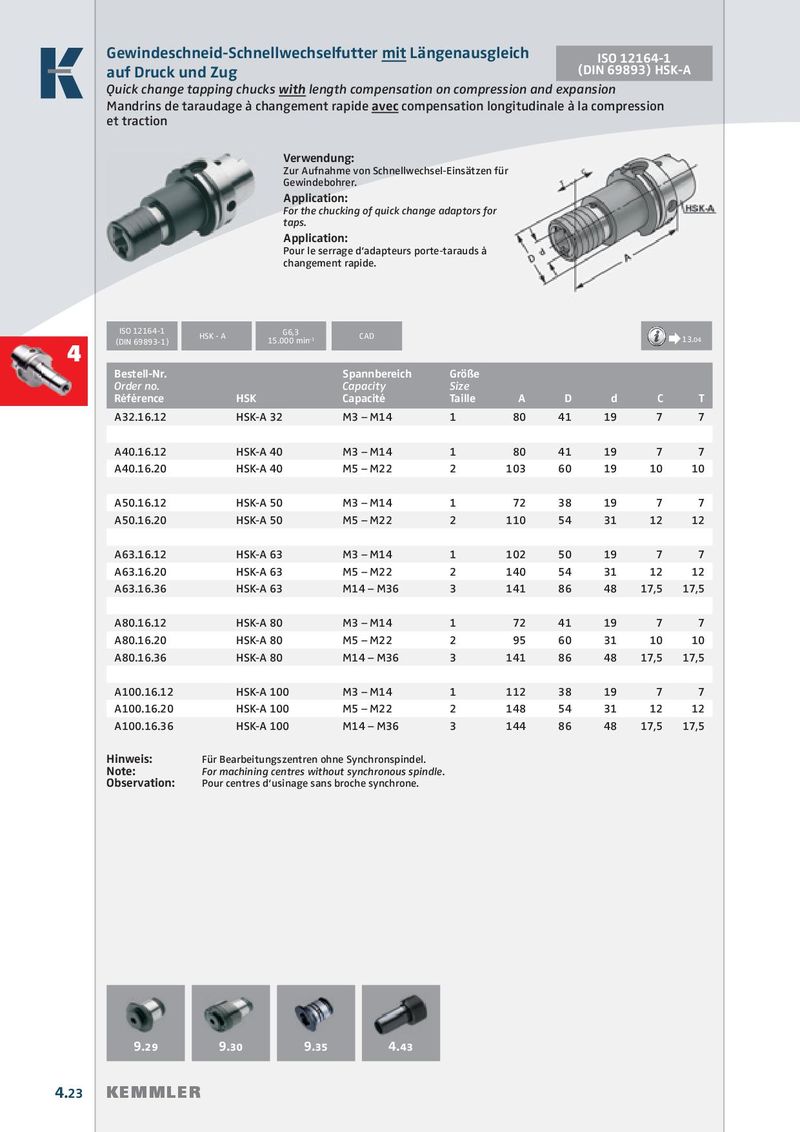

Общий каталог Kemmler 2017 - 2018 - страница 144
Навигация
Каталог Kemmler цанговые зажимы
Каталог Kemmler зажимные болты
Каталог Kemmler цанговые патроны KPS
Каталог Kemmler усадочные патроны и усадочная техника
Каталог Kemmler сверлильные патроны для станков с ЧПУ
auf Druck und Zug (DIN 69893) HSK-A
Mandrins de taraudage à changement rapide avec compensation longitudinale à la compression
et traction
Verwendung: Zur Aufnahme von Schnellwechsel-Einsätzen für Gewindebohrer.
Application: For the chucking of quick change adaptors for taps.
Application: Pour le serrage d‘adapteurs porte-tarauds à changement rapide.
| ISO 12164-1 (DIN 69893-1) H | SK - A G6,3 15.000 min-1 | CAD | | 13.04 | ||||
| Bestell-Nr. Order no. Référence | HSK | Spannbereich Capacity Capacité | Größe Size Taille | A | D | d | C | T |
| A32.16.12 | HSK-A 32 | M3 – M14 | 1 | 80 | 41 | 19 | 7 | 7 |
| A40.16.12 | HSK-A 40 | M3 – M14 | 1 | 80 | 41 | 19 | 7 | 7 |
| A40.16.20 | HSK-A 40 | M5 – M22 | 2 | 103 | 60 | 19 | 10 | 10 |
| A50.16.12 | HSK-A 50 | M3 – M14 | 1 | 72 | 38 | 19 | 7 | 7 |
| A50.16.20 | HSK-A 50 | M5 – M22 | 2 | 110 | 54 | 31 | 12 | 12 |
| A63.16.12 | HSK-A 63 | M3 – M14 | 1 | 102 | 50 | 19 | 7 | 7 |
| A63.16.20 | HSK-A 63 | M5 – M22 | 2 | 140 | 54 | 31 | 12 | 12 |
| A63.16.36 | HSK-A 63 | M14 – M36 | 3 | 141 | 86 | 48 | 17,5 | 17,5 |
| A80.16.12 | HSK-A 80 | M3 – M14 | 1 | 72 | 41 | 19 | 7 | 7 |
| A80.16.20 | HSK-A 80 | M5 – M22 | 2 | 95 | 60 | 31 | 10 | 10 |
| A80.16.36 | HSK-A 80 | M14 – M36 | 3 | 141 | 86 | 48 | 17,5 | 17,5 |
| A100.16.12 | HSK-A 100 | M3 – M14 | 1 | 112 | 38 | 19 | 7 | 7 |
| A100.16.20 | HSK-A 100 | M5 – M22 | 2 | 148 | 54 | 31 | 12 | 12 |
| A100.16.36 | HSK-A 100 | M14 – M36 | 3 | 144 | 86 | 48 | 17,5 | 17,5 |
Hinweis: Für Bearbeitungszentren ohne Synchronspindel.
Note: For machining centres without synchronous spindle.
Observation: Pour centres d‘usinage sans broche synchrone.
