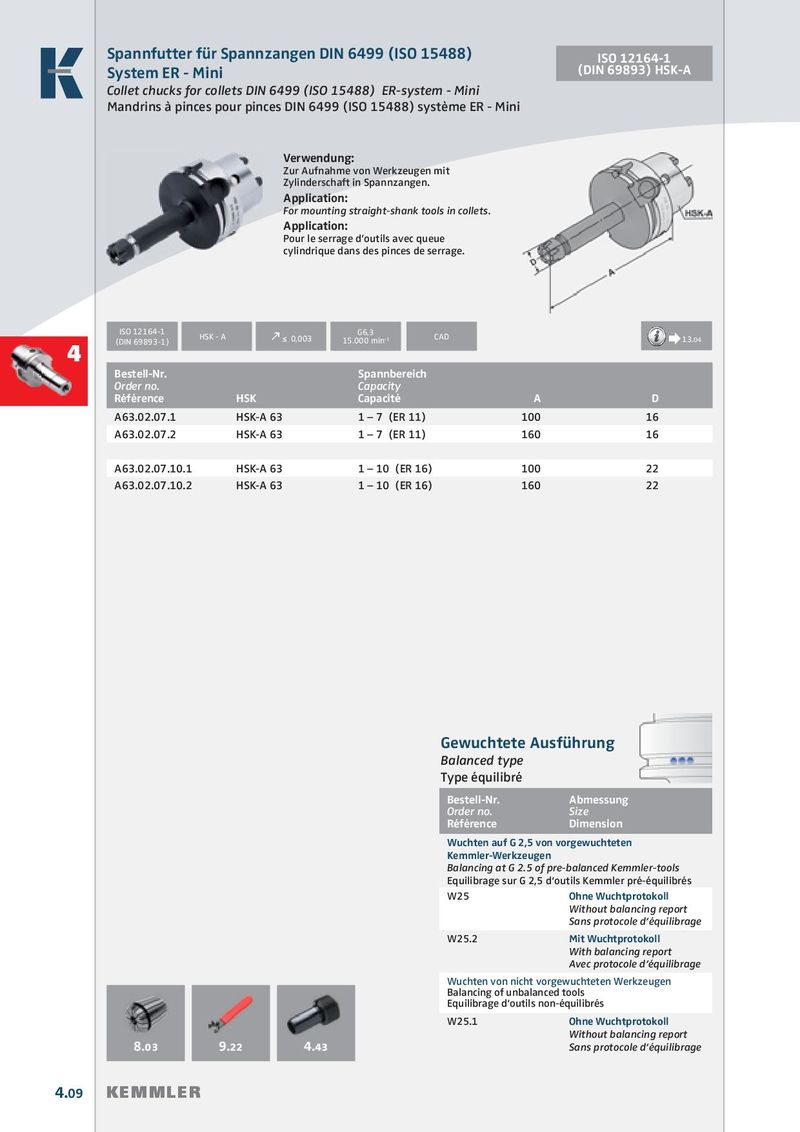

Spannfutter für Spannzangen DIN 6499 (ISO 15488)
System ER - Mini (DIN 69893) HSK-A
Mandrins à pinces pour pinces DIN 6499 (ISO 15488) système ER - Mini
| Verwen Zur Aufn Zylinders Applicat For moun Applicat Pour le se cylindriq | dung: ahme von Werkzeugen mit chaft in Spannzangen. ion: ting straight-shank tools in collets. ion: rrage d’outils avec queue ue dans des pinces de serrage. | |
| ISO 12164-1 (DIN 69893-1) HSK - A ≤0,003 | G6,3 15.000 min-1 CAD | 13.04 |
| Bestell-Nr. Order no. Référence HSK | Spannbereich Capacity Capacité | A D |
| A63.02.07.1 HSK-A 63 | 1 – 7 (ER 11) | 100 16 |
| A63.02.07.2 HSK-A 63 | 1 – 7 (ER 11) | 160 16 |
| A63.02.07.10.1 HSK-A 63 | 1 – 10 (ER 16) | 100 22 |
| A63.02.07.10.2 HSK-A 63 | 1 – 10 (ER 16) | 160 22 |
Gewuchtete Ausführung
Balanced type
Type équilibré
| Bestell-Nr. | Abmessung |
| Order no. | Size |
| Référence | Dimension |
| Wuchten auf G 2,5 von vorgewuchteten | |
| Kemmler-Werkzeugen | |
| Balancing at G 2.5 of pre-balanced Kemmler-tools | |
| Equilibrage sur G 2,5 d‘outils Kemmler pré-équilibrés | |
| W25 | Ohne Wuchtprotokoll |
| Without balancing report | |
| Sans protocole d‘équilibrage | |
| W25.2 | Mit Wuchtprotokoll |
With balancing report Avec protocole d‘équilibrage Wuchten von nicht vorgewuchteten Werkzeugen Balancing of unbalanced tools
Equilibrage d‘outils non-équilibrés
W25.1 Ohne Wuchtprotokoll
