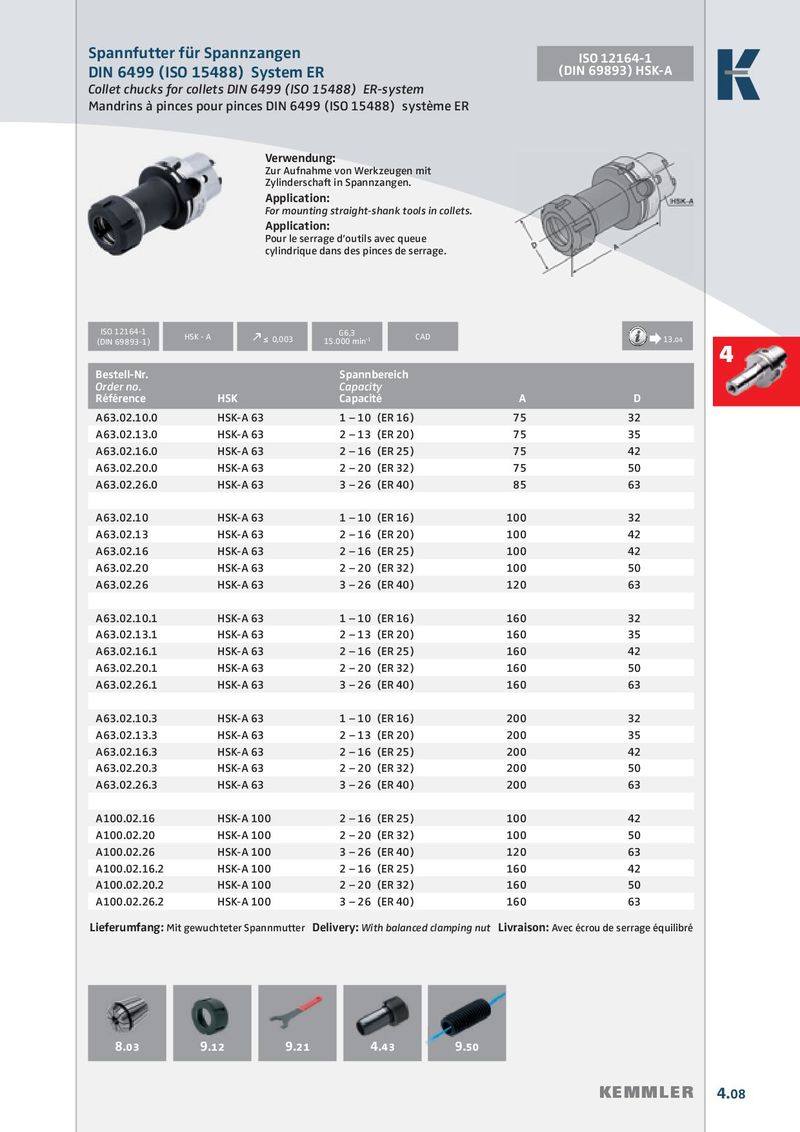

DIN 6499 (ISO 15488) System ER (DIN 69893) HSK-A

Mandrins à pinces pour pinces DIN 6499 (ISO 15488) système ER

Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannzangen.

Application: For mounting straight-shank tools in collets.

Application: Pour le serrage d’outils avec queue cylindrique dans des pinces de serrage.

ISO 12164-1 (DIN 69893-1) HSK - A  ≤0,003G6,3 15.000 min-1 CAD13.04
Bestell-Nr. Order no. RéférenceHSKSpannbereich Capacity CapacitéAD
A63.02.10.0HSK-A 631 – 10 (ER 16)7532
A63.02.13.0HSK-A 632 – 13 (ER 20)7535
A63.02.16.0HSK-A 632 – 16 (ER 25)7542
A63.02.20.0HSK-A 632 – 20 (ER 32)7550
A63.02.26.0HSK-A 633 – 26 (ER 40)8563
A63.02.10HSK-A 631 – 10 (ER 16)10032
A63.02.13HSK-A 632 – 16 (ER 20)10042
A63.02.16HSK-A 632 – 16 (ER 25)10042
A63.02.20HSK-A 632 – 20 (ER 32)10050
A63.02.26HSK-A 633 – 26 (ER 40)12063
A63.02.10.1HSK-A 631 – 10 (ER 16)16032
A63.02.13.1HSK-A 632 – 13 (ER 20)16035
A63.02.16.1HSK-A 632 – 16 (ER 25)16042
A63.02.20.1HSK-A 632 – 20 (ER 32)16050
A63.02.26.1HSK-A 633 – 26 (ER 40)16063
A63.02.10.3HSK-A 631 – 10 (ER 16)20032
A63.02.13.3HSK-A 632 – 13 (ER 20)20035
A63.02.16.3HSK-A 632 – 16 (ER 25)20042
A63.02.20.3HSK-A 632 – 20 (ER 32)20050
A63.02.26.3HSK-A 633 – 26 (ER 40)20063
A100.02.16HSK-A 1002 – 16 (ER 25)10042
A100.02.20HSK-A 1002 – 20 (ER 32)10050
A100.02.26HSK-A 1003 – 26 (ER 40)12063
A100.02.16.2HSK-A 1002 – 16 (ER 25)16042
A100.02.20.2HSK-A 1002 – 20 (ER 32)16050
A100.02.26.2HSK-A 1003 – 26 (ER 40)16063

Lieferumfang: Mit gewuchteter Spannmutter Delivery: With balanced clamping nut Livraison: Avec écrou de serrage équilibré
