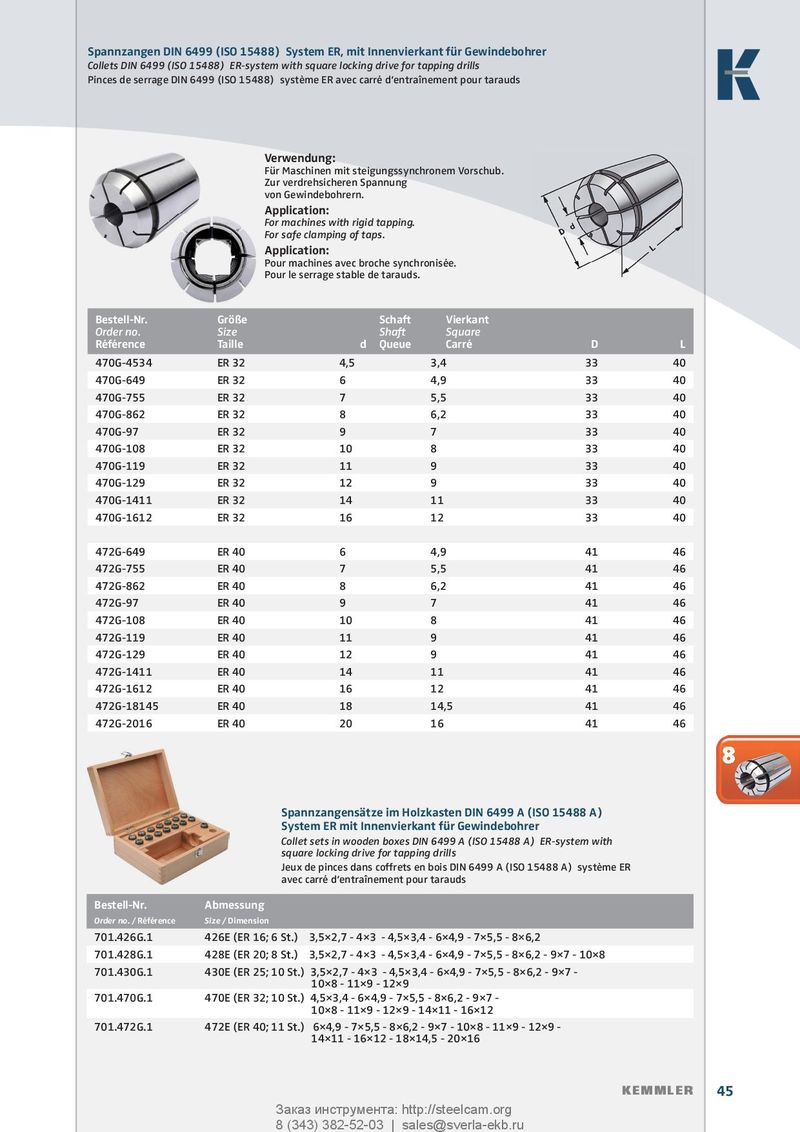

Spannzangen DIN 6499 (ISO 15488) System ER, mit Innenvierkant für Gewindebohrer Collets DIN 6499 (ISO 15488) ER-system with square locking drive for tapping drills Pinces de serrage DIN 6499 (ISO 15488) système ER avec carré d‘entraînement pour tarauds
Verwendung: Für Maschinen mit steigungssynchronem Vorschub. Zur verdrehsicheren Spannung von Gewindebohrern.
Application: For machines with rigid tapping. For safe clamping of taps.
Application: Pour machines avec broche synchronisée. Pour le serrage stable de tarauds.
| Bestell-Nr. Order no. Référence | Größe Size Taille | d | Schaft Shaft Queue Vierkant Square Carré | D | L |
| 470G-4534 | ER 32 | 4,5 | 3,4 | 33 | 40 |
| 470G-649 | ER 32 | 6 | 4,9 | 33 | 40 |
| 470G-755 | ER 32 | 7 | 5,5 | 33 | 40 |
| 470G-862 | ER 32 | 8 | 6,2 | 33 | 40 |
| 470G-97 | ER 32 | 9 | 7 | 33 | 40 |
| 470G-108 | ER 32 | 10 | 8 | 33 | 40 |
| 470G-119 | ER 32 | 11 | 9 | 33 | 40 |
| 470G-129 | ER 32 | 12 | 9 | 33 | 40 |
| 470G-1411 | ER 32 | 14 | 11 | 33 | 40 |
| 470G-1612 | ER 32 | 16 | 12 | 33 | 40 |
| 472G-649 | ER 40 | 6 | 4,9 | 41 | 46 |
| 472G-755 | ER 40 | 7 | 5,5 | 41 | 46 |
| 472G-862 | ER 40 | 8 | 6,2 | 41 | 46 |
| 472G-97 | ER 40 | 9 | 7 | 41 | 46 |
| 472G-108 | ER 40 | 10 | 8 | 41 | 46 |
| 472G-119 | ER 40 | 11 | 9 | 41 | 46 |
| 472G-129 | ER 40 | 12 | 9 | 41 | 46 |
| 472G-1411 | ER 40 | 14 | 11 | 41 | 46 |
| 472G-1612 | ER 40 | 16 | 12 | 41 | 46 |
| 472G-18145 | ER 40 | 18 | 14,5 | 41 | 46 |
| 472G-2016 | ER 40 | 20 | 16 | 41 | 46 |
888
Spannzangensätze im Holzkasten DIN 6499 A (ISO 15488 A) System ER mit Innenvierkant für Gewindebohrer Collet sets in wooden boxes DIN 6499 A (ISO 15488 A) ER-system with square locking drive for tapping drills Jeux de pinces dans coffrets en bois DIN 6499 A (ISO 15488 A) système ER avec carré d‘entraînement pour tarauds
| Bestell-Nr. | Abmessung | |
| Order no. /Référence | Size /Dimension | |
| 701.426G.1 | 426E (ER 16; 6 St.) | 3,5×2,7 - 4×3 - 4,5×3,4 - 6×4,9 - 7×5,5 - 8×6,2 |
| 701.428G.1 | 428E (ER 20; 8 St.) | 3,5×2,7 - 4×3 - 4,5×3,4 - 6×4,9 - 7×5,5 - 8×6,2 - 9×7 - 10×8 |
| 701.430G.1 | 430E (ER 25; 10 St.) | 3,5×2,7 - 4×3 - 4,5×3,4 - 6×4,9 - 7×5,5 - 8×6,2 - 9×7 - 10×8 - 11×9 - 12×9 |
| 701.470G.1 | 470E (ER 32; 10 St.) | 4,5×3,4 - 6×4,9 - 7×5,5 - 8×6,2 - 9×7 - 10×8 - 11×9 - 12×9 - 14×11 - 16×12 |
| 701.472G.1 | 472E (ER 40; 11 St.) | 6×4,9 - 7×5,5 - 8×6,2 - 9×7 - 10×8 - 11×9 - 12×9 - 14×11 - 16×12 - 18×14,5 - 20×16 |
