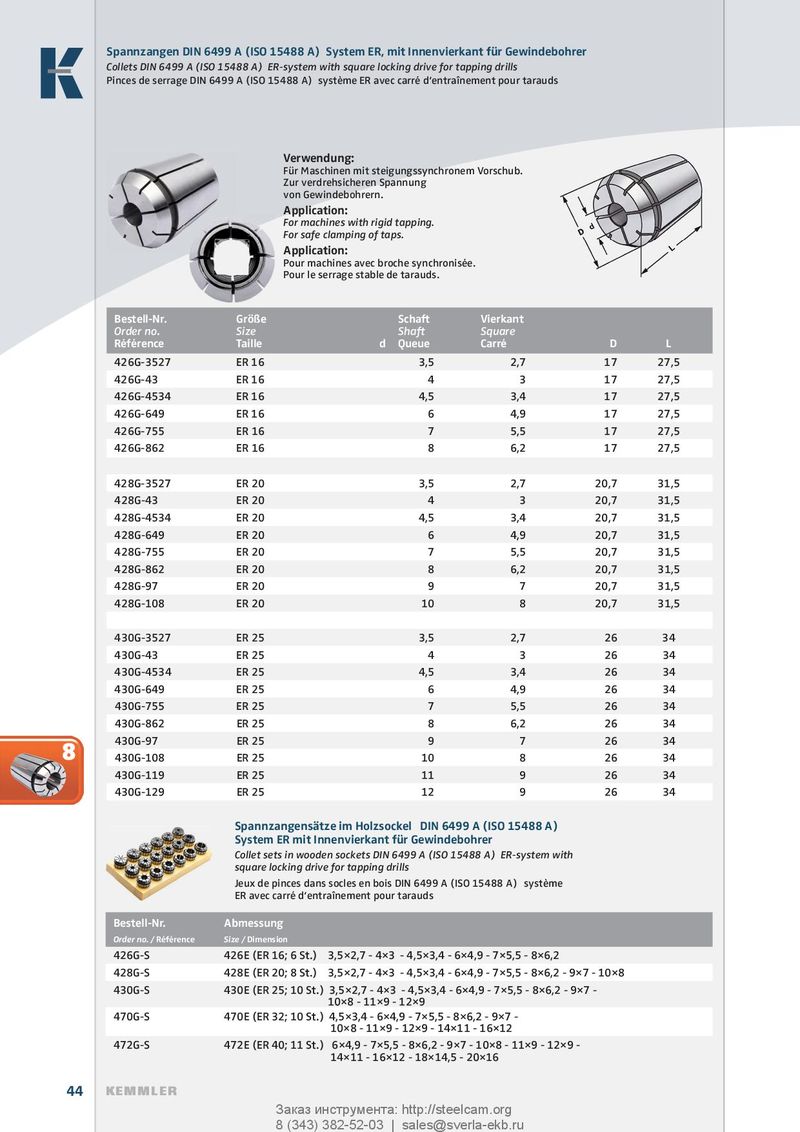

Spannzangen DIN 6499 A (ISO 15488 A) System ER, mit Innenvierkant für Gewindebohrer Collets DIN 6499 A (ISO 15488 A) ER-system with square locking drive for tapping drills Pinces de serrage DIN 6499 A (ISO 15488 A) système ER avec carré d‘entraînement pour tarauds
Verwendung: Für Maschinen mit steigungssynchronem Vorschub. Zur verdrehsicheren Spannung von Gewindebohrern.
Application: For machines with rigid tapping. For safe clamping of taps.
Application: Pour machines avec broche synchronisée. Pour le serrage stable de tarauds.
| Bestell-Nr. Order no. Référence | Größe Size Taille | Schaft Shaft d Queue | Vierkant Square Carré | D | L |
| 426G-3527 | ER 16 | 3,5 | 2,7 | 17 | 27,5 |
| 426G-43 | ER 16 | 4 | 3 | 17 | 27,5 |
| 426G-4534 | ER 16 | 4,5 | 3,4 | 17 | 27,5 |
| 426G-649 | ER 16 | 6 | 4,9 | 17 | 27,5 |
| 426G-755 | ER 16 | 7 | 5,5 | 17 | 27,5 |
| 426G-862 | ER 16 | 8 | 6,2 | 17 | 27,5 |
| 428G-3527 | ER 20 | 3,5 | 2,7 | 20,7 | 31,5 |
| 428G-43 | ER 20 | 4 | 3 | 20,7 | 31,5 |
| 428G-4534 | ER 20 | 4,5 | 3,4 | 20,7 | 31,5 |
| 428G-649 | ER 20 | 6 | 4,9 | 20,7 | 31,5 |
| 428G-755 | ER 20 | 7 | 5,5 | 20,7 | 31,5 |
| 428G-862 | ER 20 | 8 | 6,2 | 20,7 | 31,5 |
| 428G-97 | ER 20 | 9 | 7 | 20,7 | 31,5 |
| 428G-108 | ER 20 | 10 | 8 | 20,7 | 31,5 |
| 430G-3527 | ER 25 | 3,5 | 2,7 | 26 | 34 |
| 430G-43 | ER 25 | 4 | 3 | 26 | 34 |
| 430G-4534 | ER 25 | 4,5 | 3,4 | 26 | 34 |
| 430G-649 | ER 25 | 6 | 4,9 | 26 | 34 |
| 430G-755 | ER 25 | 7 | 5,5 | 26 | 34 |
| 430G-862 | ER 25 | 8 | 6,2 | 26 | 34 |
| 430G-97 | ER 25 | 9 | 7 | 26 | 34 |
| 430G-108 | ER 25 | 10 | 8 | 26 | 34 |
| 430G-119 | ER 25 | 11 | 9 | 26 | 34 |
| 430G-129 | ER 25 | 12 | 9 | 26 | 34 |
Spannzangensätze im Holzsockel DIN 6499 A (ISO 15488 A) System ER mit Innenvierkant für Gewindebohrer Collet sets in wooden sockets DIN 6499 A (ISO 15488 A) ER-system with square locking drive for tapping drills Jeux de pinces dans socles en bois DIN 6499 A (ISO 15488 A) système ER avec carré d‘entraînement pour tarauds
| Bestell-Nr. Order no. /Référence | Abmessung Size /Dimension | |
| 426G-S | 426E (ER 16; 6 St.) | 3,5×2,7 - 4×3 - 4,5×3,4 - 6×4,9 - 7×5,5 - 8×6,2 |
| 428G-S | 428E (ER 20; 8 St.) | 3,5×2,7 - 4×3 - 4,5×3,4 - 6×4,9 - 7×5,5 - 8×6,2 - 9×7 - 10×8 |
| 430G-S | 430E (ER 25; 10 St.) | 3,5×2,7 - 4×3 - 4,5×3,4 - 6×4,9 - 7×5,5 - 8×6,2 - 9×7 - 10×8 - 11×9 - 12×9 |
| 470G-S | 470E (ER 32; 10 St.) | 4,5×3,4 - 6×4,9 - 7×5,5 - 8×6,2 - 9×7 - 10×8 - 11×9 - 12×9 - 14×11 - 16×12 |
| 472G-S | 472E (ER 40; 11 St.) | 6×4,9 - 7×5,5 - 8×6,2 - 9×7 - 10×8 - 11×9 - 12×9 - 14×11 - 16×12 - 18×14,5 - 20×16 |
