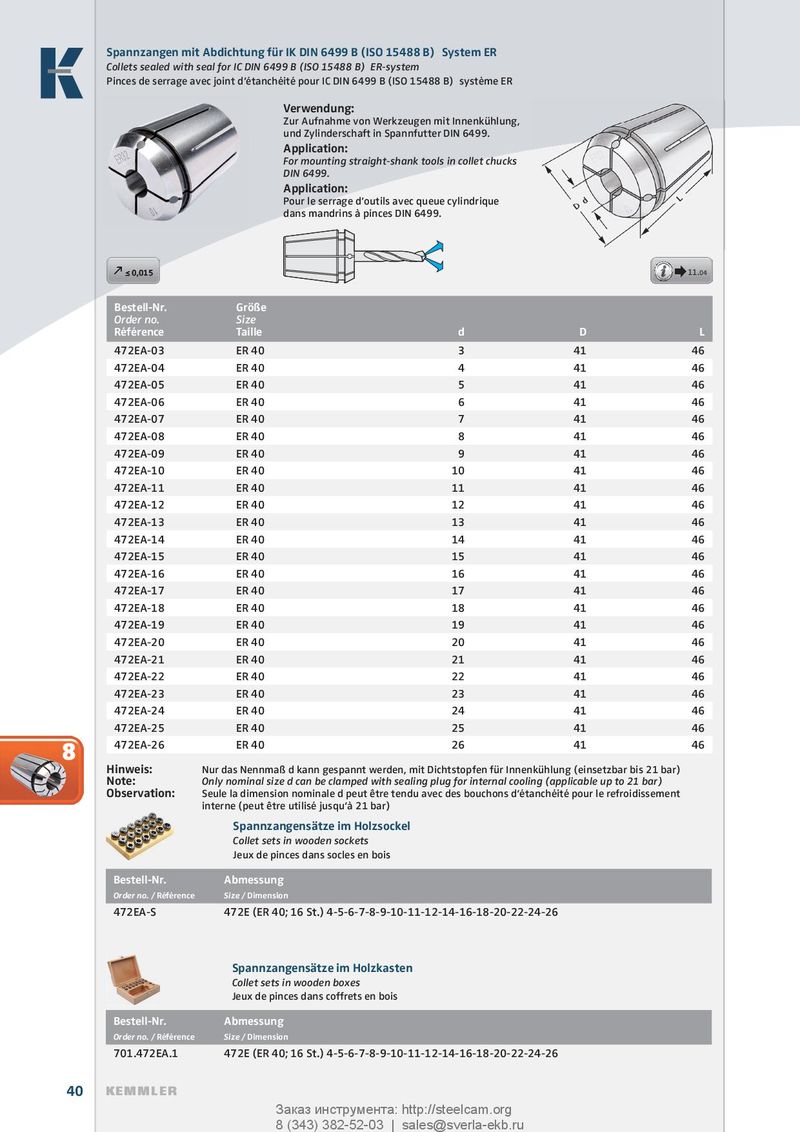

Каталог Kemmler цанговые зажимы - страница 39
Навигация
Каталог Kemmler сверлильные патроны для станков с ЧПУ
Каталог Kemmler гидроразжимные патроны
Общий каталог Kemmler 2020
Каталог Kemmler зажимные болты
Каталог Kemmler резьбонарезные патроны
Verwendung: Zur Aufnahme von Werkzeugen mit Innenkühlung, und Zylinderschaft in Spannfutter DIN 6499.
Application: For mounting straight-shank tools in collet chucks DIN 6499.
Application: Pour le serrage d’outils avec queue cylindrique dans mandrins à pinces DIN 6499.
≤≤≤ 0,015 0,015 0,015 11.04
| Bestell-Nr. Order no. Référence | Größe Size Taille | d | D | L |
| 472EA-03 | ER 40 | 3 | 41 | 46 |
| 472EA-04 | ER 40 | 4 | 41 | 46 |
| 472EA-05 | ER 40 | 5 | 41 | 46 |
| 472EA-06 | ER 40 | 6 | 41 | 46 |
| 472EA-07 | ER 40 | 7 | 41 | 46 |
| 472EA-08 | ER 40 | 8 | 41 | 46 |
| 472EA-09 | ER 40 | 9 | 41 | 46 |
| 472EA-10 | ER 40 | 10 | 41 | 46 |
| 472EA-11 | ER 40 | 11 | 41 | 46 |
| 472EA-12 | ER 40 | 12 | 41 | 46 |
| 472EA-13 | ER 40 | 13 | 41 | 46 |
| 472EA-14 | ER 40 | 14 | 41 | 46 |
| 472EA-15 | ER 40 | 15 | 41 | 46 |
| 472EA-16 | ER 40 | 16 | 41 | 46 |
| 472EA-17 | ER 40 | 17 | 41 | 46 |
| 472EA-18 | ER 40 | 18 | 41 | 46 |
| 472EA-19 | ER 40 | 19 | 41 | 46 |
| 472EA-20 | ER 40 | 20 | 41 | 46 |
| 472EA-21 | ER 40 | 21 | 41 | 46 |
| 472EA-22 | ER 40 | 22 | 41 | 46 |
| 472EA-23 | ER 40 | 23 | 41 | 46 |
| 472EA-24 | ER 40 | 24 | 41 | 46 |
| 472EA-25 | ER 40 | 25 | 41 | 46 |
| 472EA-26 | ER 40 | 26 | 41 | 46 |
8 472EA-26 ER 40 26 41 46
Hinweis: Nur das Nennmaß d kann gespannt werden, mit Dichtstopfen für Innenkühlung (einsetzbar bis 21 bar) Note: Only nominal size d can be clamped with sealing plug for internal cooling (applicable up to 21 bar) Observation: Seule la dimension nominale d peut être tendu avec des bouchons d‘étanchéité pour le refroidissement interne (peut être utilisé jusqu‘à 21 bar)
Spannzangensätze im Holzsockel Collet sets in wooden sockets Jeux de pinces dans socles en bois Bestell-Nr. Abmessung Order no. / Référence Size / Dimension 472EA-S 472E (ER 40; 16 St.) 4-5-6-7-8-9-10-11-12-14-16-18-20-22-24-26
Spannzangensätze im Holzkasten Collet sets in wooden boxes Jeux de pinces dans coffrets en bois Bestell-Nr. Abmessung 701.472EA.1 472E (ER 40; 16 St.) 4-5-6-7-8-9-10-11-12-14-16-18-20-22-24-26
