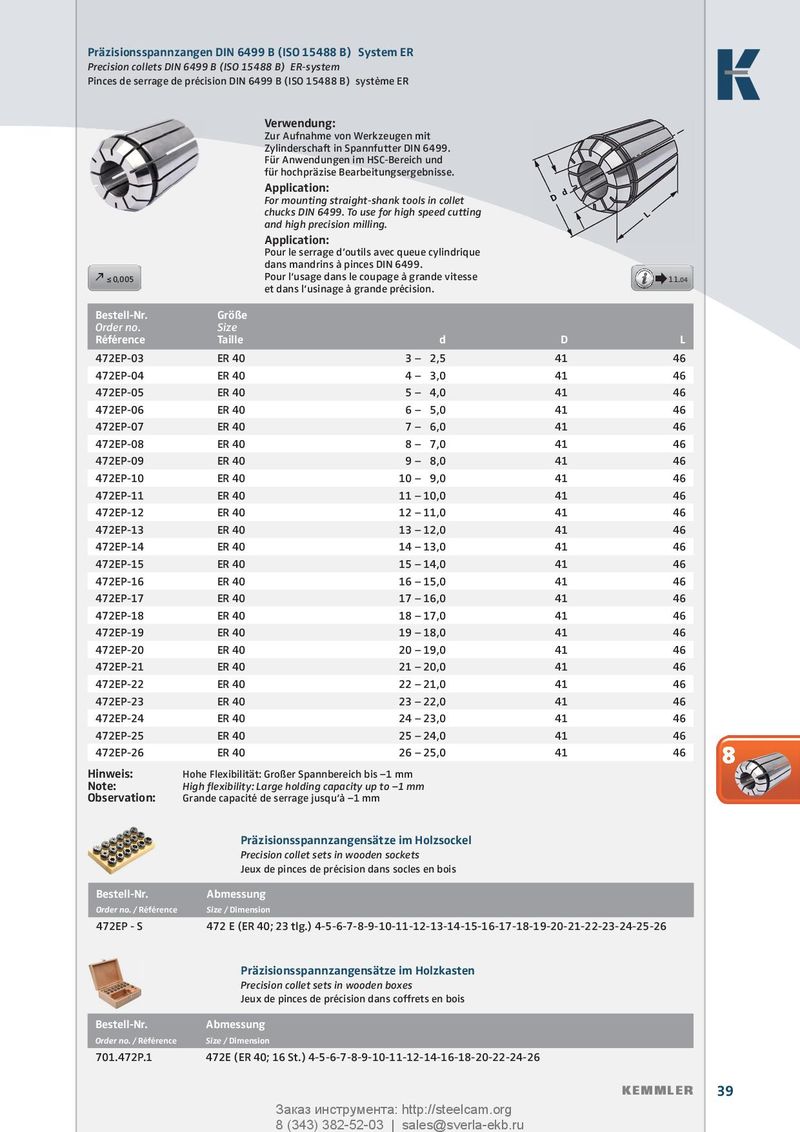

Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannfutter DIN 6499. Für Anwendungen im HSC-Bereich und für hochpräzise Bearbeitungsergebnisse.
Application: For mounting straight-shank tools in collet chucks DIN 6499. To use for high speed cutting and high precision milling.
Application: Pour le serrage d’outils avec queue cylindrique dans mandrins à pinces DIN 6499.
Pour l‘usage dans le coupage à grande vitesse
≤ 0,005 11.04 et dans l‘usinage à grande précision.
| Bestell-Nr. Order no. Référence | Größe Size Taille | d | D | L |
| 472EP-03 | ER 40 | 3 – 2,5 | 41 | 46 |
| 472EP-04 | ER 40 | 4 – 3,0 | 41 | 46 |
| 472EP-05 | ER 40 | 5 – 4,0 | 41 | 46 |
| 472EP-06 | ER 40 | 6 – 5,0 | 41 | 46 |
| 472EP-07 | ER 40 | 7 – 6,0 | 41 | 46 |
| 472EP-08 | ER 40 | 8 – 7,0 | 41 | 46 |
| 472EP-09 | ER 40 | 9 – 8,0 | 41 | 46 |
| 472EP-10 | ER 40 | 10 – 9,0 | 41 | 46 |
| 472EP-11 | ER 40 | 11 – 10,0 | 41 | 46 |
| 472EP-12 | ER 40 | 12 – 11,0 | 41 | 46 |
| 472EP-13 | ER 40 | 13 – 12,0 | 41 | 46 |
| 472EP-14 | ER 40 | 14 – 13,0 | 41 | 46 |
| 472EP-15 | ER 40 | 15 – 14,0 | 41 | 46 |
| 472EP-16 | ER 40 | 16 – 15,0 | 41 | 46 |
| 472EP-17 | ER 40 | 17 – 16,0 | 41 | 46 |
| 472EP-18 | ER 40 | 18 – 17,0 | 41 | 46 |
| 472EP-19 | ER 40 | 19 – 18,0 | 41 | 46 |
| 472EP-20 | ER 40 | 20 – 19,0 | 41 | 46 |
| 472EP-21 | ER 40 | 21 – 20,0 | 41 | 46 |
| 472EP-22 | ER 40 | 22 – 21,0 | 41 | 46 |
| 472EP-23 | ER 40 | 23 – 22,0 | 41 | 46 |
| 472EP-24 | ER 40 | 24 – 23,0 | 41 | 46 |
| 472EP-25 | ER 40 | 25 – 24,0 | 41 | 46 |
| 472EP-26 | ER 40 | 26 – 25,0 | 41 | 46 |
Hinweis: Hohe Flexibilität: Großer Spannbereich bis –1 mm
Note: High fl exibility: Large holding capacity up to –1 mm
Observation: Grande capacité de serrage jusqu‘à –1 mm
Präzisionsspannzangensätze im Holzsockel Precision collet sets in wooden sockets Jeux de pinces de précision dans socles en bois
| Bestell-Nr. | Abmessung |
| Order no. / Référence | Size / Dimension |
| 472EP - S | 472 E (ER 40; 23 tlg.) 4-5-6-7-8-9-10-11-12-13-14-15-16-17-18-19-20-21-22-23-24-25-26 |
Präzisionsspannzangensätze im Holzkasten Precision collet sets in wooden boxes Jeux de pinces de précision dans coffrets en bois
| Bestell-Nr. | Abmessung |
| 701.472P.1 | 472E (ER 40; 16 St.) 4-5-6-7-8-9-10-11-12-14-16-18-20-22-24-26 |
