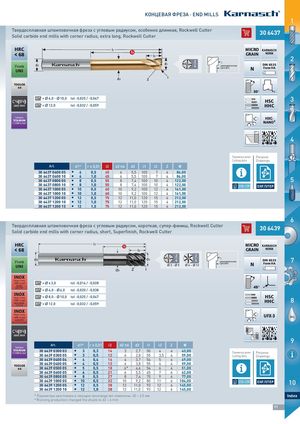

Основной каталог Karnasch 2021 - страница 95

КОНЦЕВАЯ ФРЕЗА · END MILLS 1 Твердосплавная штамповочная фреза с угловым радиусом, особенно длинная, Rockwell Cutter Solid carbide end mills with corner radius, extra long, Rockwell Cutter 30 306437 6437 HRC MICRO KARNASCH < 68 GRAIN NORM Z 2 DIN 6535 Унив 4 цилиндрические UNI cylindric N Form HA TOOLOX 44 30° r СЧ(ВЧ) d1* =  6,0 -  10,0 tol -0,025 / -0,047 HSC 3 cast iron d1* =  12,0 tol -0,032 / -0,059 HHC титана HXC- TITANIUM < 1100 Н/мм2 NANO3 4 Параметры резки Рисунки Cutting data Drawings Art. d1* r ± 0,01 l3 d2 h6 d3 l1 l2 Z € 30 6437 0600 05 306437060005 I 6 0,5 45 6 5,5 100 7 4 86,00 30 6437 0600 10 306437060010 I 6 1,0 45 6 5,5 100 7 4 86,00 30 6437 0800 05 306437080005 I 8 0,5 55 8 7,4 100 10 4 122,00 5 30 6437 0800 10 306437080010 I 8 1,0 55 8 7,4 100 10 4 122,00 1278-1279 DXF/STEP 30 6437 1000 05 306437100005 I 10 0,5 60 10 9,2 100 12 4 161,00 30 6437 1000 10 306437100010 I 10 1,0 60 10 9,2 100 12 4 161,00 30 6437 1200 05 306437120005 I 12 0,5 75 12 11,0 120 15 4 212,00 30 6437 1200 10 306437120010 I 12 1,0 75 12 11,0 120 15 4 212,00 30 6437 1200 15 306437120015 I 12 1,5 75 12 11,0 120 15 4 212,00 6 Твердосплавная штамповочная фреза с угловым радиусом, короткая, супер-финиш, Rockwell Cutter Solid carbide end mills with corner radius, short, Superfinish, Rockwell Cutter 30 306439 6439 HRC l3 MICRO KARNASCH < 68 GRAIN NORM Z Z Унив 4 6 цилиндрические DIN 6535 7 UNI 3 - 5  6 -  12 cylindric N Form HA MAC HI NES INOX Нерж сталь < 900 Н/мм2 d1* =  ≤ 3,0 tol -0,014 / -0,028 ferritic ФЕРРИТ 45° d1* =  4,0 -  6,0 tol -0,020 / -0,038 INOX Нерж сталь d1* =  8,0 -  10,0 tol -0,025 / -0,047 HSC > 900 Н/мм2 martensitic куница d1* =  12,0 tol -0,032 / -0,059 HHC 8 INOX Нерж сталь < 900 Н/мм2 UFX-3 OIL austenitic аустенитный СЧ(ВЧ) cast iron Art. 9 титана d1* r ± 0,01 l3 d2 h6 d3 l1 l2 Z € TITANIUM 30 6439 0300 03 306439030003 I 3 0,3 14 3 2,7 50 4 4 43,00 < 1100 Н/мм2 Параметры резки Рисунки 30 6439 0300 05 306439030005 I 3 0,5 12 6 2,8 55 3,5 4 59,00 Cutting data Drawings 30 6439 0400 04 306439040004 I 4 0,4 16 4 3,7 54 5 4 49,00 30 6439 0400 05 306439040005 I 4 0,5 12 6 3,8 55 4 4 59,00 TOOLOX 44 30 6439 0500 05 306439050005 I 5 0,5 18 6* 4,6 54 6 4 51,00 30 6439 0600 05 306439060005 I 6 0,5 21 6 5,5 65 7 6 62,00 30 6439 0800 05 306439080005 I 8 0,5 27 8 7,4 70 9 6 77,00 30 6439 1000 05 I 10 0,5 32 10 9,2 80 11 6 104,00 306439100005 30 6439 1200 05 306439120005 I 12 0,5 38 12 11,0 93 12 6 145,00 1274-1275 DXF/STEP 10 30 6439 1200 10 306439120010 I 12 1,0 38 12 11,0 93 12 6 145,00 * Параметры хвостовика в текущем производстве изменены: d2 = 6,0 мм Index * Running production changed the shank to d2 = 6 mm 97
