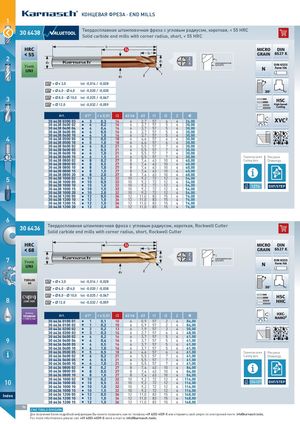

30 6438306438 Твердосплавная штамповочная фреза с угловым радиусом, короткая, < 55 HRC
Solid carbide end mills with corner radius, short, < 55 HRC
| MICRO | DIN | |||||||||||
| GRAIN | 6527 K | |||||||||||
| Z | ||||||||||||
| 4 | цилиндрические | |||||||||||
| cylindric | DIN 6535 | |||||||||||
| N | Form HA | |||||||||||
| d1=≤ 3,0 | tol -0,014 | / -0,028 | ||||||||||
| d1=4,0 -6,0 | tol -0,020 | / -0,038 | 30° | r | ||||||||
| d1=8,0 -10,0 | tol -0,025 | / -0,047 | HSC | |||||||||
| d1=12,0 | tol -0,032 | / -0,059 | High-Speed- Cutting | |||||||||
| Art. | d1 | r ± 0,01 | l3 | d2 h6 | d3 | l1 | l2 | Z | € | ² | ||
| 306438030003 30 8 0 | I 3 | 0,3 | 14 | 6 | 2,7 | 57 | 4 | 4 | 26,00 | XVC | ||
| 306438040002 30 8 0 | I 4 | 0,2 | 16 | 6 | 3,7 | 57 | 5 | 4 | 30,00 | |||
| 306438040004 30 8 0 | I 4 | 0,4 | 16 | 6 | 3,7 | 57 | 5 | 4 | 30,00 | |||
| 306438040005 30 8 0 | I 4 | 0,5 | 16 | 6 | 3,7 | 57 | 5 | 4 | 30,00 | |||
| 306438040010 30 8 0 | I 4 | 1,0 | 16 | 6 | 3,7 | 57 | 5 | 4 | 30,00 | |||
| 306438050005 306438050010 30 8 0 30 8 0 | I 5 I 5 | 0,5 1,0 | 18 18 | 6 6 | 4,6 4,6 | 57 57 | 6 6 | 4 4 | 30,00 30,00 | |||
| 306438060002 30 8 0 | I 6 | 0,2 | 21 | 6 | 5,5 | 57 | 7 | 4 | 30,00 | |||
| 306438060005 30 8 0 | I 6 | 0,5 | 21 | 6 | 5,5 | 57 | 7 | 4 | 30,00 | |||
| 306438060010 30 8 0 | I 6 | 1,0 | 21 | 6 | 5,5 | 57 | 7 | 4 | 30,00 | |||
| 306438060015 30 8 0 | I 6 | 1,5 | 21 | 6 | 5,5 | 57 | 7 | 4 | 30,00 | Параметры резки Ри | сунки | |
| 306438080002 30 8 0 | I 8 | 0,2 | 27 | 8 | 7,4 | 63 | 10 | 4 | 40,00 | Cutting data Dr | awings | |
| 306438080005 30 8 0 | I 8 | 0,5 | 27 | 8 | 74 | 63 | 10 | 4 | 40,00 | |||
| 306438080010 30 8 0 | I 8 | 1,0 | 27 | 8 | , 7,4 | 63 | 10 | 4 | 40,00 | |||
| 306438080015 306438080020 30 8 0 30 8 0 | I 8 I 8 | 1,5 2,0 | 27 27 | 8 8 | 7,4 7,4 | 63 63 | 10 10 | 4 4 | 40,00 40,00 | |||
| 306438100002 30 8 0 | I 10 | 0,2 | 32 | 10 | 9,2 | 72 | 12 | 4 | 54,00 | |||
| 306438100005 30 8 0 | I 10 | 05 | 32 | 10 | 92 | 72 | 12 | 4 | 5400 | |||
| 306438100010 30 8 0 | I 10 | , 10 | 32 | 10 | , 92 | 72 | 12 | 4 | , 5400 | |||
| 306438100015 30 8 0 | I 10 | , 1,5 | 32 | 10 | , 9,2 | 72 | 12 | 4 | , 54,00 | 1274 | XF/STEP | |
| 306438100020 30 8 0 | I 10 | 2,0 | 32 | 10 | 9,2 | 72 | 12 | 4 | 54,00 | |||
| 306438120005 30 8 0 | I 12 | 0,5 | 36 | 12 | 11,0 | 83 | 15 | 4 | 76,00 | |||
| 306438120010 30 8 0 | I 12 | 1,0 | 36 | 12 | 11,0 | 83 | 15 | 4 | 76,00 | |||
| 306438120015 30 8 0 | I 12 | 1,5 | 36 | 12 | 11,0 | 83 | 15 | 4 | 76,00 | |||
| 306438120020 30 8 0 | I 12 | 2,0 | 36 | 12 | 11,0 | 83 | 15 | 4 | 76,00 |
UNI
6
30 6436306436 Твердосплавная штамповочная фреза с угловым радиусом, короткая, Rockwell Cutter
Solid carbide end mills with corner radius, short, Rockwell Cutter
| MICRO | DIN | |||||||||||
| GRAIN | 6527 K | |||||||||||
| Z | ||||||||||||
| 4 | цилиндрические | |||||||||||
| cylindric | DIN 6535 | |||||||||||
| N | Form HA | |||||||||||
| d1=≤ 3,0 | tol -0,014 | / -0,028 | ||||||||||
| d1=4,0 -6,0 | tol -0,020 | / -0,038 | 30° | r | ||||||||
| d1=8,0 -10,0 | tol -0,025 | / -0,047 | HSC | |||||||||
| d1=12,0 | tol -0,032 | / -0,059 | HHC | |||||||||
| Art. | d1 | r ± 0,01 | l3 | d2 h6 | d3 | l1 | l2 | Z | € | HXC- NANO3 | ||
| 306436010001 30 6 0 | I 1 | 0,1 | 10 | 6 | 0,9 | 57 | 2 | 4 | 84,00 | |||
| 306436010002 30 6 0 | I 1 | 02 | 10 | 6 | 09 | 57 | 2 | 4 | 8400 | |||
| 306436020002 30 6 0 | I 2 | , 0,2 | 13 | 6 | , 1,9 | 57 | 3 | 4 | , 50,00 | |||
| 306436030003 30 6 0 | I 3 | 0,3 | 14 | 6 | 2,7 | 57 | 4 | 4 | 48,00 | |||
| 306436040002 30 6 0 | I 4 | 0,2 | 16 | 6 | 37 | 57 | 5 | 4 | 61,00 | |||
| 306436040004 30 6 0 | I 4 | 0,4 | 16 | 6 | , 3,7 | 57 | 5 | 4 | 61,00 | |||
| 306436040005 30 6 0 | I 4 | 0,5 | 16 | 6 | 3,7 | 57 | 5 | 4 | 61,00 | |||
| 306436040010 30 6 0 | I 4 | 1,0 | 16 | 6 | 3,7 | 57 | 5 | 4 | 61,00 | |||
| 306436050005 30 6 0 | I 5 | 0,5 | 18 | 6 | 4,6 | 57 | 6 | 4 | 61,00 | Параметры резки Ри | сунки | |
| 306436060002 30 6 0 | I 6 | 0,2 | 21 | 6 | 5,5 | 57 | 7 | 4 | 61,00 | Cutting data Dr | awings | |
| 306436060005 30 6 0 | I 6 | 0,5 | 21 | 6 | 5,5 | 57 | 7 | 4 | 61,00 | |||
| 306436060010 30 6 0 | I 6 | 1,0 | 21 | 6 | 5,5 | 57 | 7 | 4 | 61,00 | |||
| 306436080002 30 6 0 | I 8 | 02 | 27 | 8 | 74 | 63 | 10 | 4 | 8400 | |||
| 306436080005 30 6 0 | I 8 | , 0,5 | 27 | 8 | , 7,4 | 63 | 10 | 4 | , 84,00 | |||
| 306436080010 30 6 0 | I 8 | 1,0 | 27 | 8 | 7,4 | 63 | 10 | 4 | 84,00 | |||
| 306436100002 30 6 0 | I 10 | 0,2 | 32 | 10 | 9,2 | 72 | 12 | 4 | 116,00 | |||
| 306436100005 30 6 0 | I 10 | 0,5 | 32 | 10 | 9,2 | 72 | 12 | 4 | 116,00 | D 1274-1277 | XF/STEP | |
| 306436100010 30 6 0 | I 10 | 10 | 32 | 10 | 92 | 72 | 12 | 4 | 11600 | |||
| 306436100015 30 6 0 | I 10 | , 1,5 | 32 | 10 | , 9,2 | 72 | 12 | 4 | , 116,00 | |||
| 306436120005 30 6 0 | I 12 | 0,5 | 36 | 12 | 11,0 | 83 | 15 | 4 | 148,00 | |||
| 306436120010 30 6 0 | I 12 | 1,0 | 36 | 12 | 11,0 | 83 | 15 | 4 | 148,00 | |||
| 306436120015 30 6 0 | I 12 | 1,5 | 36 | 12 | 11,0 | 83 | 15 | 4 | 148,00 |
UNI
