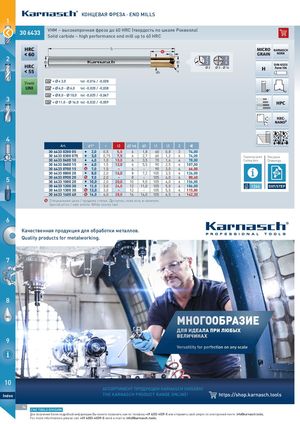

Основной каталог Karnasch 2021 - страница 92

КОНЦЕВАЯ ФРЕЗА · END MILLS
1
VHM – высокопрочная фреза до 60 HRC (твердость по шкале Роквелла)
30
306433
6433 Solid carbide – high performance end mill up to 60 HRC
MICRO KARNASCH
GRAIN NORM
2 Z
3
Z
4 DIN 6535
HRC 2  3 -  16
H Form HA
< 55
d1* =  ≤ 3,0 tol -0,014 / -0,028
Унив
UNI d1* =  4,0 -  6,0 tol -0,020 / -0,038
r
d1* =  8,0 -  10,0 tol -0,025 / -0,047
3 d1* =  11,0 -  16,0 tol -0,032 / -0,059
HPC

HXC-
NANO3

4
Art. d1* r l3 d2 h6 d3 l1 l2 Z €
30 6433 0200 05
306433020005 I 2,0 0,5 5,0 6 1,8 60 0,8 3 74,00
30 6433 0300 075
3064330300075 I 3,0 0,75 7,5 6 2,7 60 1,2 4 74,00 Параметры резки Рисунки
30 6433 0400 10
306433040010 I 4,0 1,0 10,0 6 3,5 70 1,6 4 78,00 Cutting data Drawings
30 6433 0600 15
306433060015 I 6,0 1,5 12,0 6 5,5 90 2,5 4 107,00
30 6433 0700 15
306433070015 % 7,0 1,5 – 6 – 90 3,0 4 66,00
30 6433 0800 20
306433080020 I 8,0 2,0 16,0 8 7,2 105 3,5 4 126,00
30 6433 0900 20
306433090020 % 9,0 2,0 – 8 – 105 4,0 4 80,40
5 30 6433 1000 20
306433100020 I 10,0 2,0 20,0 10 9,0 105 4,0 4 156,00
30 6433 1200 30
306433120030 I 12,0 3,0 24,0 12 11,0 105 5,0 4 186,00 1264 DXF/STEP
30 6433 1300 30
306433130030 % 13,0 3,0 – 12 – 105 5,5 4 115,80
30 6433 1600 40
306433160040 % 16,0 4,0 28,0 16 14,0 105 6,5 4 142,20
%
Специальная цена / продажа статьи. Доступно, пока есть в наличии.
Special price / sale article. While stocks last.

6
