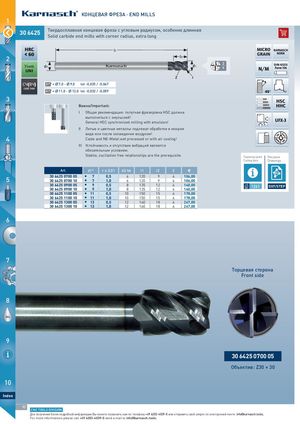

КОНЦЕВАЯ ФРЕЗА · END MILLS 1 30 6425 Твердосплавная концевая фреза с угловым радиусом, особенно длиннаяSolid carbide end mills with corner radius, extra long MICRO KARNASCH GRAIN NORM 2 УнивUNI Z DIN 65354N/MForm HA СЧ(ВЧ) d1* =  7,0 -  9,0 tol -0,025 / -0,047 cast iron d1* =  11,0 -  13,0 tol -0,032 / -0,059 45° r 3 HSC Важно/Important: HHC I Общая рекомендация: попутная фрезеровка HSC должна выполняться с эмульсией! General HSC synchronized milling with emulsion! UFX-3 II Литые и цветные металлы подлежат обработке в мокром виде или после охлаждения воздухом! 4 Caste and NE-Metal wet processed or with air cooling! III Устойчивость и отсутствие вибраций являются обязательным условием. Stabile, oscillation free relationships are the prerequisite. Параметры резки Рисунки Cutting data Drawings Art. d1* r ± 0,01 d2 h6 l1 l2 Z € 5 3300 642255 070000 05 I  7 0,5 6 120  9 4 106,003300 642255 070000 10I 71,06120 94106,00 3300 642255 090000 05 I  9 0,5 8 135 12 4 140,003300 642255 090000 10I 91,08135124140,001261 DXF/STEP 3300 642255 110000 05 I 11 0,5 10 150 15 4 178,00 3300 642255 110000 10 I 11 1,0 10 150 15 4 178,00 3300 642255 130000 05 I 13 0,5 12 160 18 4 247,00 3300 642255 130000 10 I 13 1,0 12 160 18 4 247,00 6 7 NES Торцевая сторона Front side 8 OIL 9 30 6425 0700 05 Объектив: Z30 × 30 10 Index 92 CNC TOOLS DIVISION Для получения более подробной информации Вы можете позвонить нам по телефону +49 6203-4039-0 или отправить свой запрос по электронной почте: info@karnasch.tools. For more informations please call +49 6203-4039-0 send a mail to info@karnasch.tools. MACHI
