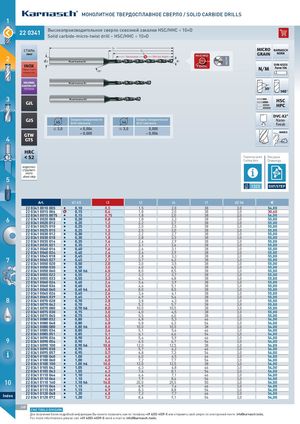

МОНОЛИТНОЕ ТВЕРДОСПЛАВНОЕ СВЕРЛО / SOLID CARBIDE DRILLS 1 Высокопроизводительное сверло сквозной закалки HSC/HHC < 10×D 22 220341 0341 Solid carbide-micro-twist drill – HSC/HHC < 10×D l1 сталь l4 MICRO KARNASCH steel l2 GRAIN NORM 2 Полезная длина Effective length Z d2 d1 2 DIN 6535 INOX Нерж сталь 15° N/M Form HA STAINLESS STEEL INCONEL HASTELLOY ТИТАНА 30° 140° 3 GJL HSC HPC DVC-X22 GJS k5 Сверла толерантности h6 Сверла толерантности Nano- Drill tolerance Drill tolerance finish % 3,0 + 0,004 % 3,0 0,000 – 0,000 – 0,006 MMKS GTW 4 GTS HRC < 52 Параметры резки Рисунки Cutting data Drawings коротко- стружеч- ного short chip 5 1323 DXF/STEP Art. d1 k5 l3 l2 l4 l1 d2 h6 € 22 0341 0010 005 2203410010005 I 0,10 0,5 1,5 2,0 38 3,0 54,00 2203410015006 22 0341 0015 006 % 0,15 0,6 1,8 2,0 38 3,0 30,60 22 0341 0015 0075 22034100150075 I 0,15 0,75 1,8 2,0 38 3,0 54,00 6 2203410020008 22 0341 0020 008 22 0341 0020 012 2203410020012 I I 0,20 0,20 0,8 1,2 1,8 2,2 2,3 2,7 38 38 3,0 3,0 55,00 55,00 2203410025010 22 0341 0025 010 I 0,25 1,0 2,0 2,5 38 3,0 55,00 22 0341 0025 015 2203410025015 I 0,25 1,5 2,5 3,0 38 3,0 55,00 2203410030012 22 0341 0030 012 I 0,30 1,2 2,2 2,7 38 3,0 55,00 22 0341 0030 018 2203410030018 I 0,30 1,8 2,8 3,3 38 3,0 55,00 2203410035014 22 0341 0035 014 I 0,35 1,4 2,4 2,9 38 3,0 55,00 22 0341 0035 021 2203410035021 I 0,35 2,1 3,1 3,6 38 3,0 55,00 2203410040016 22 0341 0040 016 I 0,40 1,6 2,6 3,1 38 3,0 55,00 22 0341 0040 024 2203410040024 I 0,40 2,4 3,4 3,9 38 3,0 55,00 2203410045018 22 0341 0045 018 I 0,45 1,8 2,8 3,3 38 3,0 55,00 7 22 0341 0045 027 2203410045027 2203410050020 22 0341 0050 020 I I 0,45 0,50 2,7 2,0 3,7 3,0 4,2 3,5 38 38 3,0 3,0 55,00 55,00 22 0341 0050 030 2203410050030 I 0,50 3,0 4,0 4,5 38 3,0 55,00 S NE 22 0341 0050 060 2203410050060 I 0,50 h6 6,0 8,0 8,5 38 3,0 55,00 MACHI 2203410055022 22 0341 0055 022 I 0,55 2,2 3,2 3,7 38 3,0 55,00 22 0341 0055 033 2203410055033 I 0,55 3,3 4,3 4,8 38 3,0 55,00 2203410060024 22 0341 0060 024 I 0,60 2,4 3,4 3,9 38 3,0 55,00 22 0341 0060 036 2203410060036 I 0,60 3,6 4,6 5,1 38 3,0 55,00 22 0341 0060 060 2203410060060 I 0,60 h6 6,0 8,0 8,5 38 3,0 55,00 2203410065026 22 0341 0065 026 I 0,65 2,6 3,6 4,1 38 3,0 55,00 22 0341 0065 039 2203410065039 I 0,65 3,9 4,9 5,4 38 3,0 55,00 8 22 0341 0070 028 2203410070028 22 0341 0070 042 2203410070042 I I 0,70 0,70 2,8 4,2 3,8 5,2 4,3 5,7 38 38 3,0 3,0 55,00 55,00 22 0341 0070 080 2203410070080 I 0,70 h6 8,0 10,0 10,5 38 3,0 55,00 22 0341 0075 030 2203410075030 I 0,75 3,0 4,0 4,5 38 3,0 55,00 OIL 22 0341 0075 045 2203410075045 I 0,75 4,5 5,5 6,0 38 3,0 55,00 22 0341 0080 032 2203410080032 I 0,80 3,2 4,8 5,3 46 3,0 54,00 22 0341 0080 048 2203410080048 I 0,80 4,8 5,8 6,3 54 3,0 54,00 22 0341 0080 080 2203410080080 I 0,80 h6 8,0 10,0 10,5 38 3,0 54,00 22 0341 0085 034 2203410085034 I 0,85 3,4 5,1 5,6 46 3,0 54,00 22 0341 0085 051 2203410085051 I 0,85 5,1 6,1 6,6 54 3,0 54,00 22 0341 0090 036 2203410090036 I 0,90 3,6 5,4 5,9 46 3,0 54,00 9 22 0341 0090 054 2203410090054 I I 0,90 5,4 6,5 6,7 54 3,0 54,00 22 0341 0090 100 2203410090100 0,90 h6 10,0 12,0 12,5 38 3,0 54,00 22 0341 0095 038 2203410095038 I 0,95 3,8 5,7 6,2 46 3,0 54,00 22 0341 0095 057 2203410095057 I 0,95 5,7 6,8 7,3 54 3,0 54,00 22 0341 0100 040 2203410100040 I 1,00 4,0 6,0 6,5 46 3,0 54,00 22 0341 0100 060 2203410100060 I 1,00 6,0 7,2 7,7 54 3,0 54,00 22 0341 0100 100 2203410100100 I 1,00 h6 10,0 12,0 12,5 38 3,0 54,00 22 0341 0105 042 2203410105042 I 1,05 4,2 6,3 6,8 46 3,0 54,00 22 0341 0105 063 2203410105063 I 1,05 6,3 7,6 8,1 54 3,0 54,00 22 0341 0110 044 2203410110044 I 1,10 4,4 6,6 7,1 46 3,0 54,00 22 0341 0110 066 2203410110066 I 1,10 6,6 7,9 8,4 54 3,0 54,00 10 22 0341 0110 160 2203410110160 22 0341 0115 046 2203410115046 I I 1,10 h6 1,15 16,0 4,6 20,0 6,9 20,5 7,4 50 46 3,0 3,0 54,00 54,00 22 0341 0115 069 2203410115069 I 1,15 6,9 8,3 8,8 54 3,0 54,00 22 0341 0120 048 2203410120048 I 1,20 4,8 7,2 7,7 46 3,0 54,00 Index 22 0341 0120 072 2203410120072 I 1,20 7,2 8,6 9,1 54 3,0 54,00 248 CNC TOOLS DIVISION Для получения более подробной информации Вы можете позвонить нам по телефону +49 6203-4039-0 или отправить свой запрос по электронной почте: info@karnasch.tools. For more informations please call +49 6203-4039-0 send a mail to info@karnasch.tools.
