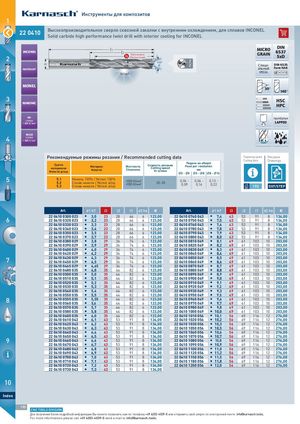

Основной каталог Karnasch 2021 - страница 187
Навигация
Каталог стоматологического инструмента Karnasch 2021
Каталог микроинструмента Karnasch 2021
Каталог магнитных станков Karnasch 2021
Каталог прямошлифовальные машины Karnasch 2021
| 220410 22 0410 | рд р Solid carbide high performance twist drill with | ур interior cooling | д, д for INCONEL | ||
| INCONEL | Полезная длин Effective lengt l1 l2 | а h | MICRO GRAIN | DIN 6537 5xD | |
| HASTELLOY | d2 | 140° d1 | Z 2 | Специ- альный | DIN 6535 Form HAK |
| Gelapt | SPECIAL | ||||
| MONEL | 30° | 140° | |||
| NIMONIC | HSC HPC | ||||
| NI- сплав < 900 N/mm2 | притёртая | ||||
| NI-CO сплав > 900Н/мм2 | Рекомендуемые режимы резания / Recomm Группа материалов Material group Материал Material Жесткость Closeness | ended cutting d Скорость резания Cutting speed Vc м/мин | ata Подача на оборот Feed per revolution мм 3 -5 5 -8 8 -12 | Параметры резки Cutting data Ри Dr | сунки awings |
| 5.1 52 Никель 100% / Nickel 100% Сплав никеля / Nickel alloy | 25-35 | 0,04 - 0,06 - 0,13 - | |||
| . 5.3 Сплав никеля / Nickel alloy >900 Н/мм² | 0,09 0,16 0,22 | D 190 | XF/STEP |
3
| Art. | d1 h7 | l3 | l2 | l1 | d2 h6 | € | Art. | d1 h7 | l3 | l2 | l1 | d2 h6 | € |
| 2204100300023 2 0 0 | I 3,0 | 23 | 28 | 66 | 6 | 123,00 | 2204100740043 2 0 0 | I 7,4 | 43 | 53 | 91 | 8 | 134,00 |
| 2204100320023 2 0 0 | I 3,2 | 23 | 28 | 66 | 6 | 123,00 | 2204100750043 2 0 0 | I 7,5 | 43 | 53 | 91 | 8 | 134,00 |
| 2204100330023 2 0 0 | I 3,3 | 23 | 28 | 66 | 6 | 123,00 | 2204100760043 2 0 0 | I 7,6 | 43 | 53 | 91 | 8 | 134,00 |
| 2204100340023 2 0 0 | I 3,4 | 23 | 28 | 66 | 6 | 123,00 | 2204100780043 2 0 0 | I 7,8 | 43 | 53 | 91 | 8 | 134,00 |
| 2204100350023 2 0 0 | I 3,5 | 23 | 28 | 66 | 6 | 123,00 | 2204100790043 2 0 0 | I 7,9 | 43 | 53 | 91 | 8 | 134,00 |
| 2204100370023 2 0 0 | I 3,7 | 23 | 28 | 66 | 6 | 123,00 | 2204100800043 2 0 0 | I 8,0 | 43 | 53 | 91 | 8 | 134,00 |
| 2204100380029 2 0 0 | I 3,8 | 29 | 36 | 74 | 6 | 123,00 | 2204100810049 2 0 0 | I 8,1 | 49 | 61 | 103 | 10 | 203,00 |
| 2204100390029 2 0 0 | I 3,9 | 29 | 36 | 74 | 6 | 123,00 | 2204100820049 2 0 0 | I 8,2 | 49 | 61 | 103 | 10 | 203,00 |
| 2204100400029 2 0 0 | I 4,0 | 29 | 36 | 74 | 6 | 123,00 | 2204100830049 2 0 0 | I 8,3 | 49 | 61 | 103 | 10 | 203,00 |
| 2204100420029 2 0 0 | I 4,2 | 29 | 36 | 74 | 6 | 123,00 | 2204100840049 2 0 0 | I 8,4 | 49 | 61 | 103 | 10 | 203,00 |
| 2204100430029 2 0 0 | I 4,3 | 29 | 36 | 74 | 6 | 123,00 | 2204100850049 2 0 0 | I 8,5 | 49 | 61 | 103 | 10 | 203,00 |
| 2204100450029 2 0 0 | I 4,5 | 29 | 36 | 74 | 6 | 123,00 | 2204100860049 2 0 0 | I 8,6 | 49 | 61 | 103 | 10 | 203,00 |
| 2204100465029 2 0 0 | I 4,65 | 29 | 36 | 74 | 6 | 123,00 | 2204100870049 2 0 0 | I 8,7 | 49 | 61 | 103 | 10 | 203,00 |
| 2204100480035 2 0 0 | I 4,8 | 35 | 44 | 82 | 6 | 123,00 | 2204100880049 2 0 0 | I 8,8 | 49 | 61 | 103 | 10 | 203,00 |
| 2204100500035 2 0 0 | I 5,0 | 35 | 44 | 82 | 6 | 123,00 | 2204100890049 2 0 0 | I 8,9 | 49 | 61 | 103 | 10 | 203,00 |
| 2204100510035 2 0 0 | I 5,1 | 35 | 44 | 82 | 6 | 123,00 | 2204100900049 2 0 0 | I 9,0 | 49 | 61 | 103 | 10 | 203,00 |
| 2204100520035 2 0 0 | I 5,2 | 35 | 44 | 82 | 6 | 123,00 | 2204100910049 2 0 0 | I 9,1 | 49 | 61 | 103 | 10 | 203,00 |
| 2204100530035 2 0 0 | I 5,3 | 35 | 44 | 82 | 6 | 123,00 | 2204100920049 2 0 0 | I 9,2 | 49 | 61 | 103 | 10 | 203,00 |
| 2204100540035 2 0 0 | I 5,4 | 35 | 44 | 82 | 6 | 123,00 | 2204100930049 2 0 0 | I 9,3 | 49 | 61 | 103 | 10 | 203,00 |
| 2204100550035 2 0 0 | I 5,5 | 35 | 44 | 82 | 6 | 123,00 | 2204100950049 2 0 0 | I 9,5 | 49 | 61 | 103 | 10 | 203,00 |
| 2204100555035 2 0 0 | I 5,55 | 35 | 44 | 82 | 6 | 123,00 | 2204100960049 2 0 0 | I 9,6 | 49 | 61 | 103 | 10 | 203,00 |
| 2204100560035 2 0 0 | I 5,6 | 35 | 44 | 82 | 6 | 123,00 | 2204100970049 2 0 0 | I 9,7 | 49 | 61 | 103 | 10 | 203,00 |
| 2204100570035 2 0 0 | I 5,7 | 35 | 44 | 82 | 6 | 123,00 | 2204100980049 2 0 0 | I 9,8 | 49 | 61 | 103 | 10 | 203,00 |
| 2204100580035 2 0 0 | I 5,8 | 35 | 44 | 82 | 6 | 123,00 | 2204101000049 2 0 0 | I 10,0 | 49 | 61 | 103 | 10 | 203,00 |
| 2204100600035 2 0 0 | I 6,0 | 35 | 44 | 82 | 6 | 123,00 | 2204101010056 2 0 0 | I 10,1 | 56 | 69 | 116 | 12 | 276,00 |
| 2204100610043 2 0 0 | I 6,1 | 43 | 53 | 91 | 8 | 134,00 | 2204101020056 2 0 0 | I 10,2 | 56 | 69 | 116 | 12 | 276,00 |
| 2204100620043 2 0 0 | I 6,2 | 43 | 53 | 91 | 8 | 134,00 | 2204101030056 2 0 0 | I 10,3 | 56 | 69 | 116 | 12 | 276,00 |
| 2204100630043 2 0 0 | I 6,3 | 43 | 53 | 91 | 8 | 134,00 | 2204101050056 2 0 0 | I 10,5 | 56 | 69 | 116 | 12 | 276,00 |
| 2204100640043 2 0 0 | I 6,4 | 43 | 53 | 91 | 8 | 134,00 | 2204101060056 2 0 0 | I 10,6 | 56 | 69 | 116 | 12 | 276,00 |
| 2204100650043 2 0 0 | I 6,5 | 43 | 53 | 91 | 8 | 134,00 | 2204101070056 2 0 0 | I 10,7 | 56 | 69 | 116 | 12 | 276,00 |
| 2204100660043 2 0 0 | I 6,6 | 43 | 53 | 91 | 8 | 134,00 | 2204101080056 2 0 0 | I 10,8 | 56 | 69 | 116 | 12 | 276,00 |
| 2204100670043 2 0 0 | I 6,7 | 43 | 53 | 91 | 8 | 134,00 | 2204101090056 2 0 0 | I 10,9 | 56 | 69 | 116 | 12 | 276,00 |
| 2204100680043 2 0 0 | I 6,8 | 43 | 53 | 91 | 8 | 134,00 | 2204101100056 2 0 0 | I 11,0 | 56 | 69 | 116 | 12 | 276,00 |
| 2204100690043 2 0 0 | I 6,9 | 43 | 53 | 91 | 8 | 134,00 | 2204101120056 2 0 0 | I 11,2 | 56 | 69 | 116 | 12 | 276,00 |
| 2204100700043 2 0 0 | I 7,0 | 43 | 53 | 91 | 8 | 134,00 | 2204101150056 2 0 0 | I 11,5 | 56 | 69 | 116 | 12 | 276,00 |
| 2204100710043 2 0 0 | I 7,1 | 43 | 53 | 91 | 8 | 134,00 | 2204101180056 2 0 0 | I 11,8 | 56 | 69 | 116 | 12 | 276,00 |
| 2204100720043 2 0 0 | I 7,2 | 43 | 53 | 91 | 8 | 134,00 | 2204101200056 2 0 0 | I 12,0 | 56 | 69 | 116 | 12 | 276,00 |
| 2204100730043 2 0 0 | I 7,3 | 43 | 53 | 91 | 8 | 134,00 |
