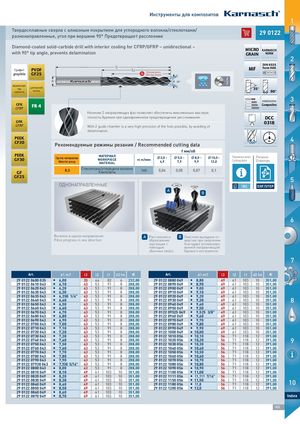

Инструменты для композитов 1 Твердосплавные сверла с алмазным покрытием для углеродного волокна/стеклоткани/ разнонаправленные, угол при вершине 90° Предотвращает расслоение 29 290122 0122 Diamond-coated solid-carbide drill with interior cooling for CFRP/GFRP – unidirectional – MICRO KARNASCH with 90° tip angle, prevents delamination GRAIN NORM 2 DIN 6535 l1 MF Form HAK Графит PVDF l2 Полезная длина graphite GF25 Effective length d2 Z d1 90° 2 компози- ты ЦИРКОНИЙ 35° COMPOSITES ZIRCONIA 90° композиты 3 CFK Composites CFRP FR 4 Наличие 2 направляющих фаз позволяет обеспечить максимально высокую точность бурения при одновременном предотвращении расслаивания. DCC GFK 0318 GFRP With 2 guide chamfer is a very high precision of the hols possible, by avoiding of delamination. PEEK CF30 4 Рекомендуемые режимы резания / Recommended cutting data f мм/об PEEK МАТЕРИАЛ  3,0 -  5,0 -  8,0 -  10,0 - Параметры резки Рисунки Группа материалов GF30 Material group WORKPIECE vc м/мин 4,9 7,9 9,9 12,0 Cutting data Drawings MATERIAL 8.3 Стеклоткань/углеродное волокно 160 0,04 0,05 0,07 0,1 GF Композиты GF25 5 ОДНОНАПРАВЛЕННЫЕ 140° 90° 185 DXF/STEP A B 6 Волокна в одном направлении A Расслоение и B Очистное выходное от- Fibre progress in one direction образование верстие при сверлении заусенцев с благодаря оптимизиро- помощью ванной направляющей обычных сверл. бурового инструмента. 7 MAC HI Art. d1 m7 l3 l2 l1 d2 h6 € Art. d1 m7 l3 l2 l1 d2 h6 € NES 2901220600035 29 0122 0600 035 I 6,00 35 44 82 6 232,00 2901220880049 29 0122 0880 049 I 8,80 49 61 103 10 351,00 29 0122 0610 043 2901220610043 I 6,10 43 53 91 8 288,00 2901220890049 29 0122 0890 049 I 8,90 49 61 103 10 351,00 2901220620043 29 0122 0620 043 I 6,20 43 53 91 8 288,00 2901220900049 29 0122 0900 049 I 9,00 49 61 103 10 351,00 29 0122 0630 043 2901220630043 I 6,30 43 53 91 8 288,00 2901220910049 29 0122 0910 049 I 9,10 49 61 103 10 351,00 2901220635043 29 0122 0635 043 I 6,350 1/4" 43 53 91 8 288,00 2901220920049 29 0122 0920 049 I 9,20 49 61 103 10 351,00 29 0122 0640 043 2901220640043 2901220650043 29 0122 0650 043 I I 6,40 6,50 43 43 53 53 91 91 8 8 288,00 288,00 2901220930049 29 0122 0930 049 2901220940049 29 0122 0940 049 I 9,30 I 9,40 49 49 61 61 103 103 10 10 351,00 351,00 8 29 0122 0660 043 2901220660043 I 6,60 43 53 91 8 288,00 2901220950049 29 0122 0950 049 I 9,50 49 61 103 10 351,00 2901220670043 29 0122 0670 043 I 6,70 43 53 91 8 288,00 29012209525049 29 0122 09525 049 I 9,525 3/8" 49 61 103 10 351,00 29 0122 0680 043 2901220680043 I 6,80 43 53 91 8 288,00 2901220960049 29 0122 0960 049 I 9,60 49 61 103 10 351,00 OIL 2901220690043 29 0122 0690 043 I 6,90 43 53 91 8 288,00 2901220970049 29 0122 0970 049 I 9,70 49 61 103 10 351,00 29 0122 0700 043 2901220700043 I 7,00 43 53 91 8 288,00 2901220980049 29 0122 0980 049 I 9,80 49 61 103 10 351,00 2901220710043 29 0122 0710 043 I 7,10 43 53 91 8 288,00 2901220990049 29 0122 0990 049 I 9,90 49 61 103 10 351,00 29 0122 0720 043 2901220720043 I 7,20 43 53 91 8 288,00 2901221000049 29 0122 1000 049 I 10,00 49 61 103 10 351,00 2901220730043 29 0122 0730 043 I 7,30 43 53 91 8 288,00 2901221010056 29 0122 1010 056 I 10,10 56 71 118 12 391,00 29 0122 0740 043 2901220740043 2901220750043 29 0122 0750 043 I I 7,40 7,50 43 43 53 53 91 91 8 8 288,00 288,00 2901221020056 29 0122 1020 056 2901221030056 29 0122 1030 056 I 10,20 I 10,30 56 56 71 71 118 118 12 12 391,00 391,00 9 29 0122 0760 043 2901220760043 I 7,60 43 53 91 8 288,00 2901221040056 29 0122 1040 056 I 10,40 56 71 118 12 391,00 2901220770043 29 0122 0770 043 I 7,70 43 53 91 8 288,00 2901221050056 29 0122 1050 056 I 10,50 56 71 118 12 391,00 29 0122 0780 043 2901220780043 I 7,80 43 53 91 8 288,00 2901221060056 29 0122 1060 056 I 10,60 56 71 118 12 391,00 2901220790043 29 0122 0790 043 I 7,90 43 53 91 8 288,00 2901221070056 29 0122 1070 056 I 10,70 56 71 118 12 391,00 29 0122 07938 043 29012207938043 I 7,938 5/16" 43 53 91 8 288,00 2901221080056 29 0122 1080 056 I 10,80 56 71 118 12 391,00 2901220800043 29 0122 0800 043 I 8,00 43 53 91 8 288,00 2901221090056 29 0122 1090 056 I 10,90 56 71 118 12 391,00 29 0122 0810 049 2901220810049 I 8,10 49 61 103 10 351,00 2901221100056 29 0122 1100 056 I 11,00 56 71 118 12 391,00 2901220820049 29 0122 0820 049 I 8,20 49 61 103 10 351,00 2901221111056 29 0122 1111 056 I 11,111 7/16" 56 71 118 12 391,00 29 0122 0830 049 2901220830049 I 8,30 49 61 103 10 351,00 2901221150056 29 0122 1150 056 I 11,50 56 71 118 12 391,00 2901220840049 29 0122 0840 049 I 8,40 49 61 103 10 351,00 2901221180056 29 0122 1180 056 I 11,8 56 71 118 12 391,00 10 29 0122 0850 049 2901220850049 I 8,50 49 61 103 10 351,00 2901221200056 29 0122 1200 056 I 12,0 56 71 118 12 391,00 2901220860049 29 0122 0860 049 I 8,60 49 61 103 10 351,00 29 0122 0870 049 2901220870049 I 8,70 49 61 103 10 351,00 Index 185
