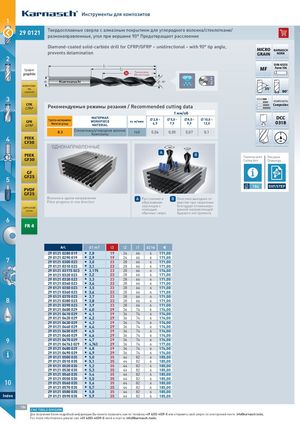

Основной каталог Karnasch 2021 - страница 181
Навигация
Каталог стоматологического инструмента Karnasch 2021
Каталог микроинструмента Karnasch 2021
Каталог магнитных станков Karnasch 2021
Каталог прямошлифовальные машины Karnasch 2021
29 0121290121 Твердосплавные сверла с алмазным покрытием для углеродного волокна/стеклоткани/
Diamond-coated solid-carbide drill for CFRP/GFRP – unidirectional – with 90° tip angle,
MICRO
prevents delamination KARNASCH
| 2 | GRAIN | NORM | |||
| l | DIN 6535 | ||||
| 1 | l | MF | Form HA | ||
| Графит | 2 | ||||
| graphite | Полезная длина | ||||
| Effective length | |||||
| Z |
d2 d1 90° 2
компози- ты 35° 90° COMPOSITES
3
композиты
| CFK | Рекомендуемые режимы резания / Recommended cutting data | Composites | ||
| CFRP | ||||
| f мм/об | ||||
| МАТЕРИАЛ | DCC |
Группа материалов 2,8 - 5,0 - 8,0 - 10,0 -
GFK WORKPIECE vc м/мин 0318
| Material group | MATERIAL | 4,9 | 7,9 | 9,9 | 12,0 | ||||
| GFRP | |||||||||
| 8.3 | Стеклоткань/углеродное волокно | 160 | 0,04 | 0,05 | 0,07 | 0,1 |
Композиты 4 PEEK CF30 ОДНОНАПРАВЛЕННЫЕ
140° A 90°
PEEK B
GF30 Параметры резки Рисунки
Cutting data Drawings GF 5 GF25 184 DXF/STEP
PVDF
GF25
| Волокна в одном направлении | A | Расслоение и | B | Очистное выходное от- | |
| Fibre progress in one direction | образование | верстие при сверлении | |||
| заусенцев с | благодаря оптимизиро- | ||||
| ЦИРКОНИЙ | помощью | ванной направляющей | |||
| ZIRCONIA | обычных сверл. | бурового инструмента. |
6 FR 4
| Art. | d1 m7 | l3 | l2 | l1 | d2 h6 | € |
| 2901210280019 0 02 01 | I 2,8 | 19 | 24 | 66 | 6 | 171,00 |
| 2901210290019 0 02 019 | I 2,9 | 19 | 24 | 66 | 6 | 171,00 |
| 2901210300023 0 03 023 | I 3,0 | 23 | 28 | 66 | 6 | 171,00 |
| 2901210310023 0 03 023 | I 3,1 | 23 | 28 | 66 | 6 | 171,00 |
| 29012103175023 0 03 02 | I 3,175 | 23 | 28 | 66 | 6 | 174,00 |
| 2901210320023 0 03 023 | I 3,2 | 23 | 28 | 66 | 6 | 171,00 |
| 2901210330023 0 03 023 | I 3,3 | 23 | 28 | 66 | 6 | 171,00 |
| 2901210340023 0 03 023 | I 3,4 | 23 | 28 | 66 | 6 | 171,00 |
| 2901210350023 0 03 023 | I 3,5 | 23 | 28 | 66 | 6 | 171,00 |
| 2901210360023 0 03 023 | I 3,6 | 23 | 28 | 66 | 6 | 171,00 |
| 2901210370023 0 03 023 | I 3,7 | 23 | 28 | 66 | 6 | 171,00 |
| 2901210380023 0 03 023 | I 3,8 | 23 | 28 | 66 | 6 | 171,00 |
| 2901210390023 0 03 023 | I 3,9 | 23 | 28 | 66 | 6 | 171,00 |
| 2901210400029 0 04 029 | I 4,0 | 29 | 36 | 74 | 6 | 174,00 |
| 2901210410029 0 04 029 | I 4,1 | 29 | 36 | 74 | 6 | 174,00 |
| 2901210420029 0 04 029 | I 4,2 | 29 | 36 | 74 | 6 | 174,00 |
| 2901210430029 0 04 029 | I 4,3 | 29 | 36 | 74 | 6 | 174,00 |
| 2901210440029 0 04 029 | I 4,4 | 29 | 36 | 74 | 6 | 174,00 |
| 2901210450029 0 04 029 | I 4,5 | 29 | 36 | 74 | 6 | 174,00 |
| 2901210460029 0 04 029 | I 4,6 | 29 | 36 | 74 | 6 | 174,00 |
| 2901210470029 0 04 029 | I 4,7 | 29 | 36 | 74 | 6 | 174,00 |
| 29012104763029 0 04 02 | I 4,763 | 29 | 36 | 74 | 6 | 177,00 |
| 2901210480029 0 04 029 | I 4,8 | 29 | 36 | 74 | 6 | 174,00 |
| 2901210490029 0 04 029 | I 4,9 | 29 | 36 | 74 | 6 | 174,00 |
| 2901210500035 0 05 035 | I 5,0 | 35 | 44 | 82 | 6 | 185,00 |
| 2901210510035 0 05 035 | I 5,1 | 35 | 44 | 82 | 6 | 185,00 |
| 2901210520035 0 05 035 | I 5,2 | 35 | 44 | 82 | 6 | 185,00 |
| 2901210530035 0 05 035 | I 5,3 | 35 | 44 | 82 | 6 | 185,00 |
| 2901210540035 0 05 035 | I 5,4 | 35 | 44 | 82 | 6 | 185,00 |
| 2901210550035 0 05 035 | I 5,5 | 35 | 44 | 82 | 6 | 185,00 |
| 2901210560035 0 05 035 | I 5,6 | 35 | 44 | 82 | 6 | 185,00 |
| 2901210570035 0 05 035 | I 5,7 | 35 | 44 | 82 | 6 | 185,00 |
| 2901210580035 0 05 035 | I 5,8 | 35 | 44 | 82 | 6 | 185,00 |
| 2901210590035 0 05 035 | I 5,9 | 35 | 44 | 82 | 6 | 185,00 |
