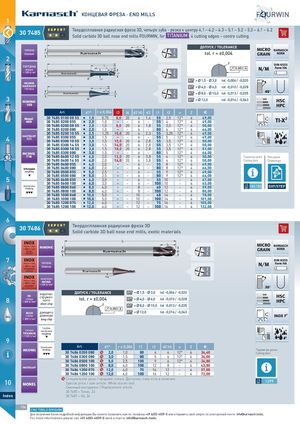

Основной каталог Karnasch 2021 - страница 152
Навигация
Каталог стоматологического инструмента Karnasch 2021
Каталог микроинструмента Karnasch 2021
Каталог магнитных станков Karnasch 2021
Каталог прямошлифовальные машины Karnasch 2021
КОНЦЕВАЯ ФРЕЗА · END MILLS
1
E X P E R T Твердосплавная радиусная фреза 3D, четыре зуба - резка к центру 4.1 – 4.2 – 4.3 – 5.1 – 5.2 – 5.3 – 6.1 – 6.2
30
307485
7485 Solid carbide 3D ball nose end mills FOURWIN, for TITANIUM , 4 cutting edges – centre cutting
l1
l2 ДОПУСК / TOLERANCE
титана Z MICRO KARNASCH
titanium d2 d1
4 tol. r = ±0,004 GRAIN NORM
2
l1 r DIN 6535
титана l4
titanium
l3
l2
Z
0,003 A N/M Form HA
< 1200 Н/мм2 d2 d1
4
d3
d1* = 1,5 - 3,0 tol -0,006 / -0,020
INCONEL
HASTELLOY l1 d1* = 4,0 - 6,0 tol -0,010 / -0,028
ТИТАНА l4
d2
l2
Z d1* = 8,0 - 10,0 tol -0,013 / -0,035 45°
d1
4
3 NIMONIC
d1* = 12,0 tol -0,016 / -0,043 HSC
105 HPC
Art. d1* r ± 0,004 l3 l4 d2 h5 d3 l1 l2 a Z €
30 7485 0150 08 55
30748501500855 I 1,5 0,75 8,0 20 6 1,4 55 2,5 12° 4 49,00
Monel
400 30 7485 0200 055
3074850200055 I 2,0 1,0 – – 6 – 55 4 12° 4 49,00 TI-X2
30 7485 0200 08 55
30748502000855 I 2,0 1,0 8,0 20 6 1,8 55 3,0 12° 4 50,00
30 7485 0200 080
3074850200080 I 2,0 1,0 – – 6 – 80 4 12° 4 66,00
30 7485 0250 10 55
30748502501055 I 2,5 1,25 10,0 20 6 2,3 55 3,25 12° 4 49,00
HASTELLOY
30 7485 0300 055
3074850300055 I 3,0 1,5 – – 6 – 55 5 12° 4 49,00
4 C22
30 7485 0300 10 55
30748503001055 I 3,0 1,5 10,0 20 6 2,8 55 3,5 12° 4 50,00
30 7485 0300 14 55
30748503001455 I 3,0 1,5 14,0 20 6 2,8 55 3,5 12° 4 50,00
30 7485 0300 18 55
30748503001855 I 3,0 1,5 18,0 20 6 2,8 55 3,5 12° 4 51,00
INCONEL 30 7485 0300 080
3074850300080 I 3,0 1,5 – – 6 – 80 5 12° 4 66,00
718 30 7485 0400 12 55
30748504001255 I 4,0 2,0 12,0 20 6 3,8 55 4 12° 4 50,00 Параметры резки Рисунки
30 7485 0400 16 55
30748504001655 I 4,0 2,0 16,0 20 6 3,8 55 4 12° 4 50,00 Cutting data Drawings
30 7485 0400 055
3074850400055 I 4,0 2,0 – – 6 – 55 8 12° 4 49,00
Schruppen 30 7485 0400 080
3074850400080 I 4,0 2,0 – – 6 – 80 8 12° 4 66,00
roughing 30 7485 0500 055
3074850500055 I 5,0 2,5 – – 6 – 55 9 12° 4 49,00
30 7485 0500 080
3074850500080 I 5,0 2,5 – – 6 – 80 9 12° 4 66,00
5 30 7485 0600 055
3074850600055
30 7485 0600 100
3074850600100
I 6,0
I 6,0
3,0
3,0
–
–
–
–
6
6
–
–
55
100
10
10
–
–
4
4
47,00
65,00
Шлифовка
3074850800060
30 7485 0800 060 I 8,0 4,0 – – 8 – 60 12 – 4 59,00 1304-1305 DXF/STEP
finishing
30 7485 0800 100
3074850800100 I 8,0 4,0 – – 8 – 100 12 – 4 80,00
3074851000068
30 7485 1000 068 I 10,0 5,0 – – 10 – 68 14 – 4 78,00
30 7485 1000 100
3074851000100 I 10,0 5,0 – – 10 – 100 14 – 4 101,00
3074851200075
30 7485 1200 075 I 12,0 6,0 – – 12 – 75 16 – 4 105,00
30 7485 1200 100
3074851200100 I 12,0 6,0 – – 12 – 100 16 – 4 132,00
6
E X P E R T Твердосплавная радиусная фреза 3D
30
307486
7486 Solid carbide 3D ball nose end mills, exotic materials
INOX MICRO
Нерж сталь KARNASCH
NIMONIC
< 900 Н/мм2
ferritic
Z GRAIN NORM
ФЕРРИТ 4
7 INOX
титана
DIN 6535
Нерж сталь
> 900 Н/мм2 titanium N/M Form HA
NE
S martensitic
куница Z
4
MACHI
INOX никелево
Нерж сталь
< 900 Н/мм2
NICKEL
austenitic < 500 N/mm2
аустенитный 30°
ДОПУСК / TOLERANCE d1* = 1,5 - 3,0 tol -0,006 / -0,020
коротко-
NI-
стружеч- HSC
tol. r = ±0,004
8 сплав
< 900 N/mm2
ного
short chip r
d1* = 4,0 - 6,0 tol -0,010 / -0,028
HPC
d1* = 8,0 - 10,0 tol -0,013 / -0,035
0,003 A
NI-CO дающего d1* = 12,0 tol -0,016 / -0,043
OIL сплав длинную INOX F2
> 900 Н/мм2 long chip
Грубая
титана шлифовка
TITANIUM roughing
< 1100 Н/мм 2
9
Шлифовка Art. d1* r ± 0,004 l1 l2 d2 h5 a Z €
INCONEL finishing Параметры резки
30 7486 0200 080
3074860200080 % 2,0 1,0 80 4 6 12° 4 36,60 Cutting data
30 7486 0300 080
3074860300080 % 3,0 1,5 80 5 6 12° 4 36,00
30 7486 0500 100
3074860500100 % 5,0 2,5 100 9 6 12° 4 34,80
HASTELLOY
30 7486 0800 100
3074860800100 % 8,0 4,0 100 12 8 – 4 43,80
3074861200075
30 7486 1200 075 % 12,0 6,0 75 16 12 – 4 57,00
30 7486 1200 100
3074861200100 % 12,0 6,0 100 16 12 – 4 72,00
% Специальная цена / продажа статьи. Доступно, пока есть в наличии.
10 MONEL Special price / sale article. While stocks last. 1299
Сменный инструмент / Replacement article
30 7485 = Титан, Z4
Index 30 7487 = VA, Z4
154
CNC TOOLS DIVISION
Для получения более подробной информации Вы можете позвонить нам по телефону +49 6203-4039-0 или отправить свой запрос по электронной почте: info@karnasch.tools.
For more informations please call +49 6203-4039-0 send a mail to info@karnasch.tools.
