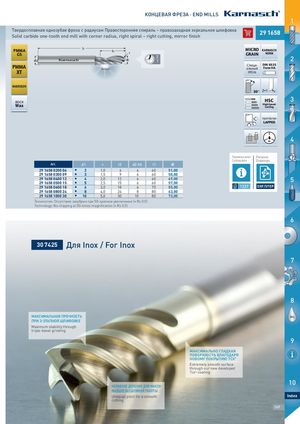

Основной каталог Karnasch 2021 - страница 147
Навигация
Каталог стоматологического инструмента Karnasch 2021
Каталог микроинструмента Karnasch 2021
Каталог магнитных станков Karnasch 2021
Каталог прямошлифовальные машины Karnasch 2021
Твердосплавная однозубая фреза с радиусам Правосторонняя спираль – правозаходная зеркальноя шлифовка 29 1658291658
Solid carbide one-tooth end mill with corner radius, right spiral – right cutting, mirror finish
PMMA MICRO
KARNASCH
| GS | r | GRAIN | NORM | ||||
| Z | 2 | ||||||
| 1 | |||||||
| PMMA | Специ- | DIN 6535 | |||||
| Gelapt | альный | Form HA |
XT SPECIAL
MAKROLON
30° Z=1 r
HSC 3 воск Wax High-Speed- Cutting
притёртая
4
Параметры резки Рисунки Cutting data Drawings
| Art. | d1 | r | l2 | d2 h5 | l1 | € |
| 291658020006 9 0 06 | I 2 | 1,0 | 6 | 6 | 60 | 51,00 |
| 291658030009 9 0 09 | I 3 | 1,5 | 9 | 6 | 60 | 50,00 |
| 291658040012 9 0 12 | I 4 | 2,0 | 12 | 6 | 60 | 49,00 |
| 291658050015 9 0 15 | I 5 | 2,5 | 15 | 6 | 60 | 57,00 |
| 291658060018 9 0 18 | I 6 | 3,0 | 18 | 6 | 70 | 55,00 |
| 291658080024 9 0 24 | I 8 | 4,0 | 24 | 8 | 80 | 63,00 |
| 291658100030 9 1 30 | I 10 | 5,0 | 30 | 10 | 80 | 73,00 |
Технология: Отсутствие зазубрин при 50-кратном увеличении (< Rz 0,5) Technology: No chipping at 50-times magnification (< Rz 0,5)
30 7425 Для Inox / For Inox
6
7
MACH IN
МАКСИМАЛЬНАЯ ПРОЧНОСТЬ ПРИ 3-ЭТАПНОЙ ШЛИФОВКЕ Maximum stability through triple-bevel grinding
НЕРАВНОЕ ДЕЛЕНИЕ ДЛЯ МАКСИ- МАЛЬНО БЕСШУМНОЙ РАБОТЫ Unequal pitch for a smooth cutting
МАКСИМАЛЬНО ГЛАДКАЯ ПОВЕРХНОСТЬ БЛАГОДАРЯ НОВОМУ ПОКРЫТИЮ TCX3 Extremely smooth surface through our new developed Tcx3-coating
8
OIL
9
10
