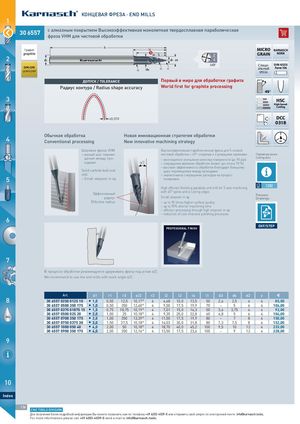

Основной каталог Karnasch 2021 - страница 134
Навигация
Каталог стоматологического инструмента Karnasch 2021
Каталог микроинструмента Karnasch 2021
Каталог магнитных станков Karnasch 2021
Каталог прямошлифовальные машины Karnasch 2021
30 6557306557 с алмазным покрытием Высокоэффективная монолитная твердосплавная параболическая
фреза VHM для чистовой обработки
Графит l4 MICRO
KARNASCH
2 graphite Z GRAIN NORM
d4 4
| UGT | Специ- | DIN 6535 | ||||
| GFK-CFK | r | r | альный | Form HA | ||
| r | 3 | 1 | ||||
| GFRP-CFRP | 2 | SPECIAL |
ДОПУСК / TOLERANCE Первый в мире для обработки графита
Радиус контура / Radius shape accuracy World first for graphite processing
4545°°
3 HSC
High-Speed- Cutting ±0,010 DCC
0318
4 Обычная обработка Новая инновационная стратегия обработки
Conventional processing New innovative machining strategy
Шаровая фреза VHM Высокоэффективная параболическая фреза для 5-осевой
- малый шаг переме- чистовой обработки с 45° спиралью и 4 режущими кромками Параметры резки
| щения между про- | многократное улучшение качества поверхности (до 90 раз) | Cutting data | |
| ходами | α/2 | сокращение времени обработки (может достигать 90 %) |
- высокая эффективность обработки благодаря большому
Solid carbide ball end шагу перемещения между проходами
5 mill значительное сокращение расходов на процесс
- Small stepover in ap полировки
1 1 1282
2 High efficient finishing parabola end mill for 5-axis machining 3 with 45° spiral and 4 cutting edges
| 4 | Эффективный | Рисунки | ||
| 5 | радиус | Small stepover in ap | Drawings |
2
6 Effective radius up to 90 times higher surface quality
7 up to 90% shorter machining time
8 3 efficient processing through high stepover in ap
- reduction of cost intensive polishing processes
6
DXF/STEP PROFESSIONAL FINISH α/2
7
ES В процессе обработки рекомендуется удерживать фрезу под углом α/2. IN CH We recommend to use the end mills with work angle α/2. M
Art. d1 r1 r3 α/2 r2 l2 l3 l4 l1 d3 d4 d2 z
8 €
| 306557025001251030 6557 0250 0125 10 | I 1,0 | 0,50 | 12,5 | 10,17° | 4 | 4,68 | 10,0 | 13,5 | 50 | 2,4 | 2,5 | 4 | 4 | 85,00 |
| 306557050035017530 6557 0500 350 175 | I 1,0 | 0,50 | 350 | 12,60° | 4 | 9,50 | 17,5 | 19,9 | 70 | 5 | 6 | 4 | 106,00 | |
| 3065570375018751530 6557 0375 01875 15 | I 1,5 | 0,75 | 18,75 10,19° | 4 | 7,01 | 15,0 | 16,3 | 50 | 3,6 | 3,75 | 4 | 4 | 92,00 | |
| 30655705000252030 6557 0500 025 20 | I 2,0 | 1,00 | 25 | 10,18° | 4 | 9,35 | 20,0 | 22,8 | 60 | 4,8 | 5 | 6 | 4 | 104,00 |
| OIL 306557070035017530 6557 0700 350 175 | I 2,0 | 1,00 | 350 | 13,39° | 4 | 11,50 | 17,5 | 19,9 | 80 | 7 | 8 | 4 | 150,00 | |
| 306557075003753030 6557 0750 0375 30 | I 3,0 | 1,50 | 37,5 | 10,18° | 4 | 14,03 | 30,0 | 31,8 | 80 | 7,3 | 7,5 | 8 | 4 | 152,00 |
| 30655710000504030 6557 1000 050 40 | I 4,0 | 2,00 | 50 | 10,18° | 4 | 18,70 | 40,0 | 45,2 | 100 | 9,5 | 10 | 12 | 4 | 233,00 |
| 306557090035017530 6557 0900 350 175 | I 4,0 | 2,00 | 350 | 12,16° | 4 | 13,50 | 17,5 | 23,6 | 100 | 9 | 12 | 4 | 228,00 |
