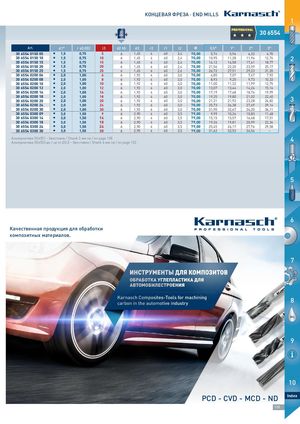

Основной каталог Karnasch 2021 - страница 133
Навигация
Каталог стоматологического инструмента Karnasch 2021
Каталог микроинструмента Karnasch 2021
Каталог магнитных станков Karnasch 2021
Каталог прямошлифовальные машины Karnasch 2021
Art. d1* r ±0,002 l3 d2 h5 d3 r2 l1 l2 0,5° 1° 2° 3°
| 30655401500530 6554 0150 05 | I | 1,5 | 0,75 | 5 | 6 | 1,45 | 4 | 60 | 2,4 | 70,00 | 5,74 | 5,96 | 6,32 | 6,70 |
| 30655401501030 6554 0150 10 | I | 1,5 | 0,75 | 10 | 6 | 1,45 | 4 | 60 | 2,4 | 70,00 | 10,95 | 11,28 | 11,96 | 2 12,74 |
| 30655401501530 6554 0150 15 | I | 1,5 | 0,75 | 15 | 6 | 1,45 | 4 | 60 | 2,4 | 70,00 | 16,12 | 16,58 | 17,61 | 18,77 |
| 30655401502030 6554 0150 20 | I | 1,5 | 0,75 | 20 | 6 | 1,45 | 6 | 60 | 2,4 | 70,00 | 21,56 | 22,20 | 23,59 | 25,17 |
| 30655401502530 6554 0150 25 | I | 1,5 | 0,75 | 25 | 6 | 1,45 | 6 | 60 | 2,4 | 70,00 | 26,72 | 27,51 | 29,23 | 31,20 |
| 30655402000630 6554 0200 06 | I | 2,0 | 1,00 | 6 | 6 | 1,92 | 4 | 60 | 3,0 | 70,00 | 6,85 | 7,07 | 7,47 | 7,92 |
| 30655402000830 6554 0200 08 | I | 2,0 | 1,00 | 8 | 6 | 1,92 | 4 | 60 | 3,0 | 70,00 | 8,93 | 9,20 | 9,73 | 10,33 |
| 30655402001030 6554 0200 10 | I | 2,0 | 1,00 | 10 | 6 | 1,92 | 4 | 60 | 3,0 | 70,00 | 11,00 | 11,32 | 11,99 | 12,75 |
| 30655402001230 6554 0200 12 | I | 2,0 | 1,00 | 12 | 6 | 1,92 | 4 | 60 | 3,0 | 70,00 | 13,07 | 13,44 | 14,24 | 15,16 |
| 30655402001630 6554 0200 16 | I | 2,0 | 1,00 | 16 | 6 | 1,92 | 4 | 60 | 3,0 | 70,00 | 17,19 | 17,68 | 18,76 | 19,99 |
| 30655402001830 6554 0200 18 | I | 2,0 | 1,00 | 18 | 6 | 1,92 | 4 | 60 | 3,0 | 70,00 | 19,25 | 19,80 | 21,02 | 3 22,40 |
| 30655402002030 6554 0200 20 | I | 2,0 | 1,00 | 20 | 6 | 1,92 | 4 | 60 | 3,0 | 70,00 | 21,31 | 21,92 | 23,28 | 24,82 |
| 30655402002430 6554 0200 24 | I | 2,0 | 1,00 | 24 | 6 | 1,92 | 6 | 60 | 3,0 | 70,00 | 25,73 | 26,38 | 27,69 | 29,14 |
| 30655402003030 6554 0200 30 | I | 2,0 | 1,00 | 30 | 6 | 1,92 | 6 | 60 | 3,0 | 70,00 | 31,90 | 32,67 | 34,30 | 36,11 |
| 30655403000930 6554 0300 09 | I | 3,0 | 1,50 | 9 | 6 | 2,90 | 4 | 60 | 3,5 | 79,00 | 9,99 | 10,26 | 10,83 | 11,48 |
| 30655403001430 6554 0300 14 | I | 3,0 | 1,50 | 14 | 6 | 2,90 | 4 | 60 | 3,5 | 79,00 | 15,15 | 15,57 | 16,48 | 17,51 |
| 30655403001830 6554 0300 18 | I | 3,0 | 1,50 | 18 | 6 | 2,90 | 4 | 60 | 3,5 | 79,00 | 19,26 | 19,81 | 20,99 | 22,34 |
| 30655403002430 6554 0300 24 | I | 3,0 | 1,50 | 24 | 6 | 2,90 | 4 | 60 | 3,5 | 79,00 | 25,45 | 26,17 | 27,76 | 29,58 |
| 30655403003030 6554 0300 30 | I | 3,0 | 1,50 | 30 | 6 | 2,90 | 4 | 60 | 3,5 | 79,00 | 31,62 | 32,53 | 34,54 | – |
Альтернатива 30 6551 - Хвостовик / Shank 3 мм см / on page 128 4 Альтернатива 30 6553 до / up to 2,0 - Хвостовик / Shank 4 мм см / on page 132
5
Качественная продукция для обработки
композитных материалов.
