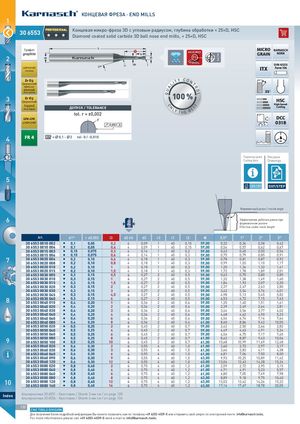

Основной каталог Karnasch 2021 - страница 130
Навигация
Каталог стоматологического инструмента Karnasch 2021
Каталог микроинструмента Karnasch 2021
Каталог магнитных станков Karnasch 2021
Каталог прямошлифовальные машины Karnasch 2021
КОНЦЕВАЯ ФРЕЗА · END MILLS
1
PROFESSIONAL Концевая микро-фреза 3D с угловым радиусом, глубина обработки < 25×D, HSC
30
306553
6553 Diamond coated solid carbide 3D ball nose end mills, < 25×D, HSC
Графит MICRO KARNASCH
graphite Z GRAIN NORM
2 2
r2 DIN 6535
ЦИРКОНИЙ
ZIRCONIUM ITX Form HA
Zr O2 Y CON
Цирконий IT
прессо- L
T
QUA
RO
ванный
35°
100 %
Zircon pressed
L
3 Zr O2
Цирконий HSC
High-Speed-
hipped N
O
ST
ДОПУСК / TOLERANCE Cutting
Zircon hipped LY E
THE B
tol. r = ±0,002
GFK-CFK r DCC
GFRP-CFRP
0,003 A
0318
4 FR 4 d1* = 0,1 - 2 tol -0 / -0,010
Параметры резки Рисунки
Cutting data Drawings
5
1293-1297 DXF/STEP
Формовочный уклон / Incline angle
6 d2
4
Эффективная рабочая длина при
формовочном уклоне
Effective under-neck length
Art. d1* r ±0,002 l3 d2 h5 d3 r2 l1 l2 € 0,5° 1° 2° 3°
3065530010002
30 6553 0010 002 I 0,1 0,05 0,2 4 0,09 1 40 0,15 59,00 0,32 0,34 0,38 0,42
3065530010004
30 6553 0010 004 I 0,1 0,05 0,4 4 0,09 1 40 0,15 59,00 0,54 0,57 0,62 0,67
3065530015003
30 6553 0015 003 I 0,15 0,075 0,3 4 0,14 1 40 0,2 59,00 0,43 0,45 0,50 0,54
3065530015006
30 6553 0015 006 I 0,15 0,075 0,6 4 0,14 1 40 0,2 59,00 0,75 0,79 0,85 0,91
7 3065530020006
30 6553 0020 006
3065530020008
30 6553 0020 008
I
I
0,2
0,2
0,10
0,10
0,6
0,8
4
4
0,18
0,18
1
1
40
40
0,3
0,3
59,00
59,00
0,78
0,99
0,81
1,03
0,87
1,10
0,92
1,17
3065530020010
30 6553 0020 010 I 0,2 0,10 1 4 0,18 1 40 0,3 59,00 1,20 1,24 1,32 1,41
S
NE 3065530020015
30 6553 0020 015 I 0,2 0,10 1,5 4 0,18 1 40 0,3 59,00 1,72 1,78 1,89 2,01
MACHI
3065530030005
30 6553 0030 005 I 0,3 0,15 0,5 4 0,27 2 40 0,5 59,00 0,63 0,70 0,80 0,89
3065530030010
30 6553 0030 010 I 0,3 0,15 1 4 0,27 2 40 0,5 59,00 1,32 1,38 1,49 1,60
3065530030015
30 6553 0030 015 I 0,3 0,15 1,5 4 0,27 2 40 0,5 59,00 1,84 1,93 2,07 2,20
3065530030020
30 6553 0030 020 I 0,3 0,15 2 4 0,27 2 40 0,5 59,00 2,37 2,47 2,63 2,80
3065530030030
30 6553 0030 030 I 0,3 0,15 3 4 0,27 2 40 0,5 59,00 3,42 3,54 3,76 4,01
3065530030045
30 6553 0030 045 I 0,3 0,15 4,5 4 0,27 2 40 0,5 59,00 4,98 5,13 5,45 5,82
3065530030060
30 6553 0030 060 I 0,3 0,15 6 4 0,27 2 40 0,5 59,00 6,53 6,72 7,15 7,63
8 3065530040010
30 6553 0040 010 I 0,4 0,20 1 4 0,36 2 40 0,6 59,00 1,35 1,40 1,51 1,61
3065530040020
30 6553 0040 020 I 0,4 0,20 2 4 0,36 2 40 0,6 59,00 2,39 2,49 2,64 2,81
3065530040030
30 6553 0040 030 I 0,4 0,20 3 4 0,36 2 40 0,6 59,00 3,44 3,56 3,77 4,02
3065530040040
30 6553 0040 040 I 0,4 0,20 4 4 0,36 2 40 0,6 59,00 4,48 4,62 4,90 5,23
OIL I
3065530040060
30 6553 0040 060 0,4 0,20 6 4 0,36 2 40 0,6 59,00 6,54 6,74 7,16 7,64
3065530040080
30 6553 0040 080 I 0,4 0,20 8 4 0,36 2 60 0,6 61,00 8,60 8,86 9,42 10,05
3065530050020
30 6553 0050 020 I 0,5 0,25 2 4 0,45 2 40 0,7 59,00 2,42 2,50 2,66 2,82
3065530050040
30 6553 0050 040 I 0,5 0,25 4 4 0,45 2 40 0,7 59,00 4,49 4,63 4,91 5,24
3065530050060
30 6553 0050 060 I 0,5 0,25 6 4 0,45 2 40 0,7 59,00 6,56 6,75 7,17 7,65
3065530050080
30 6553 0050 080 I 0,5 0,25 8 4 0,45 2 60 0,7 61,00 8,62 8,87 9,43 10,06
9 3065530050100
30 6553 0050 100 I 0,5 0,25 10 4 0,45 2 60 0,7 61,00 10,68 10,99 11,69 12,48
3065530060020
30 6553 0060 020 I 0,6 0,30 2 4 0,55 4 40 1,0 61,00 2,60 2,73 2,97 3,17
3065530060030
30 6553 0060 030 I 0,6 0,30 3 4 0,55 4 40 1,0 61,00 3,66 3,83 4,11 4,38
3065530060060
30 6553 0060 060 I 0,6 0,30 6 4 0,55 4 40 1,0 61,00 6,81 7,06 7,50 8,00
3065530060090
30 6553 0060 090 I 0,6 0,30 9 4 0,55 4 60 1,0 63,00 9,93 10,25 10,89 11,62
3065530060120
30 6553 0060 120 I 0,6 0,30 12 4 0,55 4 60 1,0 63,00 13,04 13,43 14,28 15,24
3065530080020
30 6553 0080 020 I 0,8 0,40 2 4 0,75 4 40 1,2 61,00 2,59 2,72 2,95 3,15
3065530080040
30 6553 0080 040 I 0,8 0,40 4 4 0,75 4 40 1,2 61,00 4,71 4,91 5,23 5,57
3065530080060
30 6553 0080 060 I 0,8 0,40 6 4 0,75 4 40 1,2 61,00 6,80 7,05 7,49 7,98
3065530080080
30 6553 0080 080 I 0,8 0,40 8 4 0,75 4 60 1,2 63,00 8,89 9,18 9,75 10,40
10 3065530080120
30 6553 0080 120
3065530080160
30 6553 0080 160
I
I
0,8
0,8
0,40
0,40
12
16
4
4
0,75
0,75
4
4
60
60
1,2
1,2
63,00
63,00
13,03
17,16
13,42
17,67
14,26
18,78
15,22
20,05
Альтернатива 30 6551 - Хвостовик / Shank 3 мм см / on page 128
Index
Альтернатива 30 6554 - Хвостовик / Shank 6 мм см / on page 134
132
CNC TOOLS DIVISION
Для получения более подробной информации Вы можете позвонить нам по телефону +49 6203-4039-0 или отправить свой запрос по электронной почте: info@karnasch.tools.
For more informations please call +49 6203-4039-0 send a mail to info@karnasch.tools.
