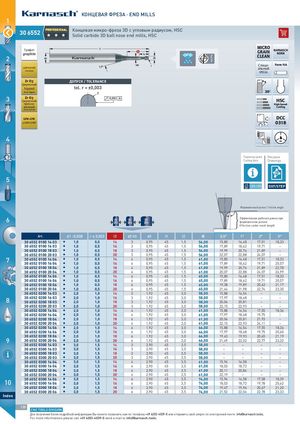

Основной каталог Karnasch 2021 - страница 128
Навигация
Каталог стоматологического инструмента Karnasch 2021
Каталог микроинструмента Karnasch 2021
Каталог магнитных станков Karnasch 2021
Каталог прямошлифовальные машины Karnasch 2021
КОНЦЕВАЯ ФРЕЗА · END MILLS
1
PROFESSIONAL Концевая микро-фреза 3D с угловым радиусом, HSC
30
306552
6552 Solid carbide 3D ball nose end mills, HSC
Графит
MICRO KARNASCH
graphite GRAIN NORM
Z CLEAN
2 2
r Специ- Form HA
ЦИРКОНИЙ
ZIRCONIUM
альный
SPECIAL
Zr O2 ДОПУСК / TOLERANCE
Цирконий
hipped tol. r = ±0,003
Zircon hipped
r 30°
3 Zr O2
Цирконий
0,003 A
HSC
прессо- High-Speed-
ванный Cutting
Zircon pressed
GFK-CFK DCC
GFRP-CFRP 0318
4
Параметры резки Рисунки
Cutting data Drawings
5
1293-1295 DXF/STEP
Формовочный уклон / Incline angle
6 d2
3
d2
4
d2
6
Эффективная рабочая длина при
формовочном уклоне
Effective under-neck length
Art. d1 -0,008 r ± 0,003 l3 d2 h5 d3 l1 l2 € 0,5° 1° 2° 3°
30655201001403
30 6552 0100 14 03 I 1,0 0,5 14 3 0,95 45 1,5 56,00 15,80 16,48 17,51 18,33
30655201001603
30 6552 0100 16 03 I 1,0 0,5 16 3 0,95 45 1,5 56,00 17,89 18,62 19,71 –
30655201001803
30 6552 0100 18 03 I 1,0 0,5 18 3 0,95 45 1,5 56,00 19,99 20,76 21,89 –
30655201002003
30 6552 0100 20 03 I 1,0 0,5 20 3 0,95 45 1,5 56,00 22,07 22,88 24,07 –
7 30655201001404
30 6552 0100 14 04
30655201001604
30 6552 0100 16 04
I
I
1,0
1,0
0,5
0,5
14
16
4
4
0,95
0,95
45
45
1,5
1,5
61,00
61,00
15,80
17,89
16,48
18,62
17,51
19,71
18,33
20,57
30655201001804
30 6552 0100 18 04 I 1,0 0,5 18 4 0,95 45 1,5 61,00 19,99 20,76 21,89 22,78
S
NE I
30655201002004
30 6552 0100 20 04 1,0 0,5 20 4 0,95 45 1,5 61,00 20,07 22,88 24,07 24,99
MACHI
30655201001406
30 6552 0100 14 06 I 1,0 0,5 14 6 0,95 45 1,5 65,00 15,80 16,48 17,51 18,33
30655201001606
30 6552 0100 16 06 I 1,0 0,5 16 6 0,95 45 1,5 65,00 17,89 18,62 19,71 20,57
30655201001806
30 6552 0100 18 06 I 1,0 0,5 18 6 0,95 45 1,5 65,00 19,38 19,89 20,63 21,17
30655201002006
30 6552 0100 20 06 I 1,0 0,5 20 6 0,95 45 1,5 65,00 21,44 21,98 22,74 23,30
30655202001403
30 6552 0200 14 03 I 2,0 1,0 14 3 1,92 45 3,0 58,00 15,88 16,54 – –
30655202001603
30 6552 0200 16 03 I 2,0 1,0 16 3 1,92 45 3,0 58,00 17,97 18,68 – –
8 30655202001803
30 6552 0200 18 03 I 2,0 1,0 18 3 1,92 45 3,0 58,00 20,06 20,81 – –
30655202002003
30 6552 0200 20 03 I 2,0 1,0 20 3 1,92 45 3,0 58,00 22,15 22,93 – –
30655202001404
30 6552 0200 14 04 I 2,0 1,0 14 4 1,92 45 3,0 61,00 15,88 16,54 17,55 18,36
30655202001604
30 6552 0200 16 04 I 2,0 1,0 16 4 1,92 45 3,0 61,00 17,97 18,68 19,75 –
OIL
30655202001804
30 6552 0200 18 04 I 2,0 1,0 18 4 1,92 45 3,0 61,00 20,06 20,81 21,93 –
30655202002004
30 6552 0200 20 04 I 2,0 1,0 20 4 1,92 45 3,0 61,00 22,15 22,93 24,11 –
30655202001406
30 6552 0200 14 06 I 2,0 1,0 14 6 1,92 45 3,0 66,00 15,88 16,54 17,55 18,36
30655202001606
30 6552 0200 16 06 I 2,0 1,0 16 6 1,92 45 3,0 66,00 17,97 18,68 19,75 20,60
30655202001806
30 6552 0200 18 06 I 2,0 1,0 18 6 1,92 45 3,0 66,00 19,43 19,93 20,65 21,19
9 30655202002006
30 6552 0200 20 06
30655203001403
30 6552 0300 14 03
I
I
2,0
3,0
1,0
1,5
20
14
6
3
1,92
2,90
45
45
3,0
3,5
66,00
58,00
21,49
–
22,02
–
22,77
–
23,32
–
30655203001603
30 6552 0300 16 03 I 3,0 1,5 16 3 2,90 45 3,5 58,00 – – – –
30655203001803
30 6552 0300 18 03 I 3,0 1,5 18 3 2,90 45 3,5 58,00 – – – –
30655203002003
30 6552 0300 20 03 I 3,0 1,5 20 3 2,90 45 3,5 58,00 – – – –
30655203001404
30 6552 0300 14 04 I 3,0 1,5 14 4 2,90 45 3,5 61,00 15,94 16,58 – –
30655203001604
30 6552 0300 16 04 I 3,0 1,5 16 4 2,90 45 3,5 61,00 18,03 18,72 – –
30655203001804
30 6552 0300 18 04 I 3,0 1,5 18 4 2,90 45 3,5 61,00 20,11 20,86 – –
30655203002004
30 6552 0300 20 04 I 3,0 1,5 20 4 2,90 45 3,5 61,00 22,19 – – –
30655203001406
30 6552 0300 14 06 I 3,0 1,5 14 6 2,90 45 3,5 74,00 15,94 16,58 17,58 18,39
10 30655203001606
30 6552 0300 16 06 I
I
3,0 1,5 16 6 2,90 45 3,5 74,00 18,03 18,72 19,78 20,62
30655203001806
30 6552 0300 18 06 3,0 1,5 18 6 2,90 45 3,5 74,00 19,47 19,96 20,67 21,20
30655203002006
30 6552 0300 20 06 I 3,0 1,5 20 6 2,90 45 3,5 74,00 21,52 22,04 22,78 23,33
Index
130
CNC TOOLS DIVISION
Для получения более подробной информации Вы можете позвонить нам по телефону +49 6203-4039-0 или отправить свой запрос по электронной почте: info@karnasch.tools.
For more informations please call +49 6203-4039-0 send a mail to info@karnasch.tools.
