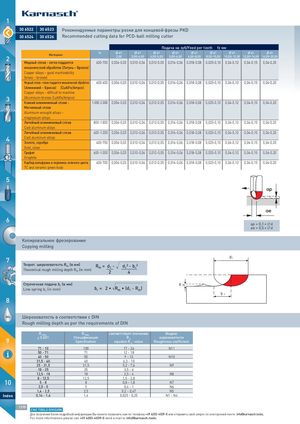

1 30 665522 30 665523 Рекомендуемые параметры резки для концевой фрезы PKD 30 665524 30 665526 Recommended cutting data for PCD-ball milling cutter Подача на зуб/Feed per tooth fz мм 2 М Mаaтtеeрrиiaаlл Vc  d12,00  d1  d1  d1  d1  d1  d1  d1  d13,00-4,004,00-5,005,00-6,006,00-8,008,00-10,0010,00-12,0012,00-14,0014,00-20,00 Медный сплав - легко поддается 600-700 0,006-0,03 0,010-0,04 0,012-0,05 0,016-0,06 0,018-0,08 0,025-0,10 0,04-0,12 0,04-0,15 0,04-0,20 механической обработке (Латунь – Бронза) Copper alloys – good machinability (brass – bronze) Медный сплав - плохо поддается механической обработке 400-600 0,006-0,03 0,010-0,04 0,012-0,05 0,016-0,06 0,018-0,08 0,025-0,10 0,04-0,12 0,04-0,15 0,04-0,20 (Алюминий – Бронза) (CuAlFe/Ampco) Copper alloys – difficult to machine 3 (Aluminum-bronze-CuAlFe/Ampco)Ковкий алюминиевый сплав -1.000-2.000 0,006-0,03 0,010-0,04 0,012-0,05 0,016-0,06 0,018-0,08 0,025-0,10 0,04-0,12 0,04-0,15 0,04-0,20 Магниевый сплав Aluminum wrought alloys – magnesium alloys Литейный алюминиевый сплав 800-1.800 0,006-0,03 0,010-0,04 0,012-0,05 0,016-0,06 0,018-0,08 0,025-0,10 0,04-0,12 0,04-0,15 0,04-0,20 Cast aluminum alloys Литейный алюминиевый сплав 600-1.200 0,006-0,03 0,010-0,04 0,012-0,05 0,016-0,06 0,018-0,08 0,025-0,10 0,04-0,12 0,04-0,15 0,04-0,20 4 Cast aluminum alloys Золото, серебро 400-750 0,006-0,03 0,010-0,04 0,012-0,05 0,016-0,06 0,018-0,08 0,025-0,10 0,04-0,12 0,04-0,15 0,04-0,20 Gold, silver Графит 600-1.000 0,006-0,03 0,010-0,04 0,012-0,05 0,016-0,06 0,018-0,08 0,025-0,10 0,04-0,12 0,04-0,15 0,04-0,20 Graphite Карбид вольфрама и керамика зеленого цвета 400-700 0,006-0,03 0,010-0,04 0,012-0,05 0,016-0,06 0,018-0,08 0,025-0,10 0,04-0,12 0,04-0,15 0,04-0,20 TC and ceramic green body 5 ap ae 6 ap a=p ≈00,1,1x × Ø dd ae a=e 0≈ ,05,5 ×x Ø d d Копировальное фрезерование Copying milling 7 NES Теорет. шероховатость Rth (в мм)Theoretical rough milling depth Rth (in mm)Rth =d1 -WWW !d12 - br224 d1 Строчечная подача br (в мм)Line spring br (in mm) br = 2 • WWWW !Rth • (d1 - Rth) R th br 8 OIL Шероховатость в соответствии с DIN Rough milling depth as per the requirements of DIN R max. R max. соответствует значению Индекс 9 _< 0,001 Спецификация Ra шероховатостиSpecificationequates R a- valueRoughness coefficient 71 - 10 100 17 - 26 N11 50 - 71 71 12 - 18 40 - 50 50 9 - 13 N10 31,5 - 40 40 6,3 - 10 25 - 31,5 31,5 5,2 - 7,6 N9 18 - 25 25 3,5 - 6 12,5 - 18 18 2,5 - 4 N8 8 - 12,5 12,5 1,5 - 2,8 10 5-8 8 0,8 - 1,8 N7 2,5 - 5 5 0,4 - 1 N6 1,4 - 2,5 2,5 0,2 - 0,47 N5 Index 0,14 - 1,4 1,4 0,025 - 0,25 N1 - N4 1298 CNC TOOLS DIVISION Для получения более подробной информации Вы можете позвонить нам по телефону +49 6203-4039-0 или отправить свой запрос по электронной почте: info@karnasch.tools. For more informations please call +49 6203-4039-0 send a mail to info@karnasch.tools. MACHI
