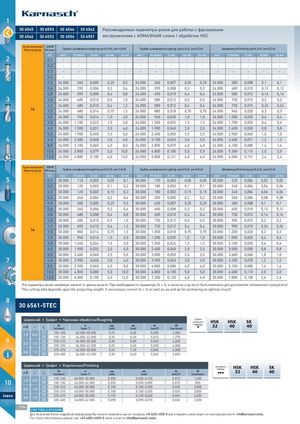

Основной каталог Karnasch 2021 - страница 1273

1 30 665545 30 665553 30 665544 30 665542 Рекомендуемые параметры резки для работы с фрезерными 30 665546 30 665552 30 665554 30 665551 инструментами с АЛМАЗНЫМ слоем / обработки HSC Группа материалов 24000 Material group Об/мин Грубая шлифовка/roughing ap=0,5×D, ae=1,0×D Грубая шлифовка/roughing ap=0,5×D, ae=0,5×D Шлифовка/finishing ap=0,2×D, ae=0,2×D d1 мин-1 Vf мм/мин fz мм ap мм ae мм мин-1 Vf мм/мин fz мм ap мм ae мм мин-1 Vf мм/мин fz мм ap мм ae мм 2 0,1 - - - - - - - - - - - - - - - 0,2 - - - - - - - - - - - - - - - 0,3 - - - - - - - - - - - - - - - 0,4 - - - - - - - - - - - - - - - 0,5 24.000 240 0,005 0,25 0,5 24.000 340 0,007 0,25 0,25 24.000 380 0,008 0,1 0,1 0,6 24.000 290 0,006 0,3 0,6 24.000 390 0,008 0,3 0,3 24.000 480 0,010 0,12 0,12 0,8 24.000 390 0,008 0,4 0,8 24.000 490 0,010 0,4 0,4 24.000 580 0,012 0,16 0,16 3 1,0 24.000 480 0,010 0,5 1,0 24.000 580 0,012 0,5 0,5 24.000 720 0,015 0,2 0,2 1,2 24.000 480 0,010 0,6 1,2 24.000 580 0,012 0,6 0,6 24.000 720 0,015 0,24 0,24 14 1,5 24.000 680 0,014 0,75 1,5 24.000 880 0,018 0,75 0,75 24.000 960 0,020 0,3 0,3 2,0 24.000 760 0,016 1,0 2,0 24.000 960 0,020 1,0 1,0 24.000 1.200 0,025 0,4 0,4 3,0 24.000 1.100 0,023 1,5 3,0 24.000 1.200 0,025 1,5 1,5 24.000 1.700 0,035 0,6 0,6 4,0 24.000 1.500 0,031 2,0 4,0 24.000 1.900 0,040 2,0 2,0 24.000 2.400 0,050 0,8 0,8 5,0 24.000 1.900 0,040 2,5 5,0 24.000 2.400 0,050 2,5 2,5 24.000 2.900 0,060 1,0 1,0 4 6,0 24.000 2.300 0,048 3,0 6,0 24.000 3.100 0,065 3,0 3,0 24.000 3.400 0,071 1,2 1,2 8,0 24.000 3.100 0,065 4,0 8,0 24.000 3.800 0,079 4,0 4,0 24.000 4.100 0,085 1,6 1,6 10,0 24.000 3.800 0,079 5,0 10,0 24.000 4.800 0,100 5,0 5,0 24.000 5.300 0,110 2,0 2,0 12,0 24.000 4.800 0,100 6,0 12,0 24.000 5.800 0,121 6,0 6,0 24.000 6.300 0,131 2,4 2,4 Группа материалов 30000 Material group Об/мин Грубая шлифовка/roughing ap=0,5×D, ae=1,0×D Грубая шлифовка/roughing ap=0,5×D, ae=0,5×D Шлифовка/finishing ap=0,2×D, ae=0,2×D d1 мин-1 Vf мм/мин fz мм ap мм ae мм мин-1 Vf мм/мин fz мм ap мм ae мм мин-1 Vf мм/мин fz мм ap мм ae мм 5 0,1 30.000 110 0,002 0,05 0,1 30.000 170 0,003 0,05 0,05 30.000 220 0,004 0,02 0,02 0,2 30.000 120 0,002 0,1 0,2 30.000 180 0,003 0,1 0,1 30.000 240 0,004 0,04 0,04 0,3 30.000 120 0,002 0,15 0,3 30.000 180 0,003 0,15 0,15 30.000 240 0,004 0,06 0,06 0,4 30.000 240 0,004 0,2 0,4 30.000 300 0,005 0,2 0,2 30.000 360 0,006 0,08 0,08 0,5 30.000 300 0,005 0,25 0,5 30.000 420 0,007 0,25 0,25 30.000 480 0,008 0,1 0,1 0,6 30.000 360 0,006 0,3 0,6 30.000 480 0,008 0,3 0,3 30.000 600 0,010 0,12 0,12 0,8 30.000 480 0,008 0,4 0,8 30.000 600 0,010 0,4 0,4 30.000 730 0,012 0,16 0,16 6 1,0 30.000 600 0,010 0,5 1,0 30.000 720 0,012 0,5 0,5 30.000 900 0,015 0,2 0,2 1,2 30.000 600 0,010 0,6 1,2 30.000 720 0,012 0,6 0,6 30.000 900 0,015 0,24 0,24 14 1,5 30.000 850 0,014 0,75 1,5 30.000 1.050 0,018 0,75 0,75 30.000 1.200 0,020 0,3 0,3 2,0 30.000 950 0,016 1,0 2,0 30.000 1.200 0,020 1,0 1,0 30.000 1.500 0,025 0,4 0,4 3,0 30.000 1.450 0,024 1,5 3,0 30.000 1.550 0,026 1,5 1,5 30.000 2.100 0,035 0,6 0,6 4,0 30.000 1.900 0,032 2,0 4,0 30.000 2.400 0,040 2,0 2,0 30.000 3.000 0,050 0,8 0,8 5,0 30.000 2.400 0,040 2,5 5,0 30.000 3.000 0,050 2,5 2,5 30.000 3.600 0,060 1,0 1,0 7 6,0 30.000 2.900 0,048 3,0 6,0 30.000 3.900 0,065 3,0 3,0 30.000 4.200 0,070 1,2 1,2 8,0 30.000 3.900 0,065 4,0 8,0 30.000 4.800 0,080 4,0 4,0 30.000 5.100 0,085 1,6 1,6 NES 10,0 30.000 4.800 0,080 5,0 10,0 30.000 6.000 0,100 5,0 5,0 30.000 6.600 0,110 2,0 2,0 12,0 30.000 6.000 0,100 6,0 12,0 30.000 7.200 0,120 6,0 6,0 30.000 7.800 0,130 2,4 2,4 Эти параметры резки напрямую зависят от длины вылета. При необходимости параметры Vc + fz, а также ae и ap могут быть изменены для достижения оптимального результата! This cutting data depends upon the projecting length. If neccessary correct Vc + fz as well as ae and ap for archieving an optimal result! 8 306 6556611--5TEC OIL Цирконий • Графит • Черновая обработка/Roughing ГрубаяшлифовкаHSK HSK SK d   r ln Vc(м/мин) n(мин-1) ap ae fz Vf roughing 32 40 40(мм)(мм)(мм/t)(мм/мин) 1,0 0,5 1520 120-160100-13040.000-50.00034.000-42.0000,150,10 0,40 0,020 2,0000,200,0151,270 9 2,0 1,0 1520 250-310200-25040.000-50.00034.000-42.0000,300,20 0,80 0,040 4,0000,600,0304,000 3,0 1,5 1520 370-470320-40040.000-50.00034.000-42.5000,450,30 1,20 0,060 6,0000,600,0453,820 Цирконий • Графит • Отделочные/Finishing Шлифовка finishing HSK HSK SK d   r ln Vc(м/мин) n(мин-1) ap(мм) ae fz Vf(мм)(мм/t)(мм/мин) 32 40 40 10 1,0 0,5 1520 120-160100-13040.000-50.00034.000-42.0000,0500,030 0,050-0,1500,030-0,090 0,015 1,5000,010850 2,0 1,0 1520 250-310250-31040.000-50.00040.000-50.0000,1000,100 0,100-0,3000,100-0,200 0,030 3,0000,0203,000 Index 3,0 1,5 1520 370-470320-40040.000-50.00034.000-42.5000,1500,090 0,150-0,4500,090-0,270 0,045 4,5000,0302,500 1294 CNC TOOLS DIVISION Для получения более подробной информации Вы можете позвонить нам по телефону +49 6203-4039-0 или отправить свой запрос по электронной почте: info@karnasch.tools. For more informations please call +49 6203-4039-0 send a mail to info@karnasch.tools. MACHI
