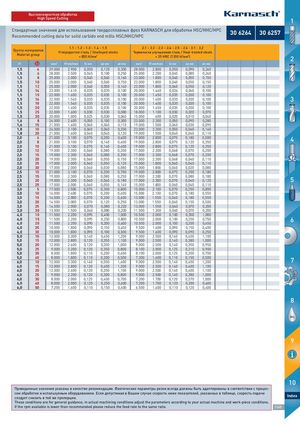

Высокоскоростная обработка High Speed Cutting 1 Стандартные значения для использования твердосплавных фрез KARNASCH для обработки HSC/HHC/HPCRecommended cutting data for solid carbide end mills HSC/HHC/HPC30 66226430 662257 1.1 – 1.2 – 1.3 – 1.4 – 1.5 2.1 – 2.2 – 2.3 – 2.4 – 2.5 – 2.6 - 3.1 - 3.2 Группа материалов Углеродистая сталь / Unalloyed steels Термически улучшаемая сталь / Heat-treated steels Material group < 850 Н/мм2 < 35 HRC (1200 Н/мм2) 2 d1 l3 мин1 Vf мм/мин fz мм ap мм ae мм мин1 Vf мм/мин fz мм ap мм ae мм 1,5 4 29.000 2.900 0,050 0,120 0,300 28.000 2.800 0,050 0,090 0,240 1,5 6 28.000 2.500 0,045 0,100 0,250 25.000 2.200 0,045 0,080 0,240 1,5 8 25.000 2.000 0,040 0,060 0,160 23.000 1.800 0,040 0,050 0,150 1,5 10 25.000 2.000 0,040 0,060 0,150 23.000 1.800 0,040 0,050 0,150 1,5 12 25.000 2.000 0,040 0,050 0,140 23.000 1.800 0,040 0,050 0,120 1,5 14 23.000 1.610 0,035 0,035 0,100 20.000 1.440 0,036 0,040 0,100 1,5 15 22.000 1.600 0,035 0,035 0,100 20.000 1.450 0,035 0,030 0,100 1,5 16 22.000 1.540 0,035 0,035 0,100 20.000 1.400 0,035 0,030 0,100 3 1,5 18 22.000 1.540 0,035 0,035 0,100 20.000 1.400 0,035 0,030 0,100 1,5 20 22.000 1.600 0,035 0,035 0,100 20.000 1.450 0,035 0,030 0,100 1,5 25 22.000 1.600 0,030 0,030 0,080 18.000 1.100 0,030 0,020 0,070 1,5 30 20.000 1.000 0,025 0,030 0,060 15.000 600 0,020 0,010 0,040 1,6 8 26.000 2.600 0,050 0,100 0,300 23.000 2.300 0,050 0,090 0,280 1,6 15 21.000 1.600 0,040 0,040 0,110 19.000 1.500 0,040 0,030 0,090 1,8 10 24.000 2.100 0,045 0,060 0,200 23.000 2.300 0,050 0,060 0,160 1,8 20 21.000 1.600 0,040 0,040 0,120 19.000 1.500 0,040 0,040 0,110 2,0 6 21.000 3.100 0,070 0,200 0,600 19.000 2.800 0,075 0,180 0,5002,0821.0003.1000,0700,1400,40019.0002.8000,0750,1200,3504 2,0 10 21.000 3.100 0,070 0,140 0,400 19.000 2.800 0,075 0,120 0,350 2,0 12 19.000 2.300 0,060 0,080 0,200 17.000 2.300 0,068 0,070 0,200 2,0 15 19.000 2.300 0,060 0,080 0,200 17.000 2.300 0,068 0,070 0,200 2,0 20 19.000 2.300 0,060 0,050 0,150 17.000 2.300 0,068 0,040 0,110 2,0 25 17.000 2.000 0,060 0,050 0,120 15.000 1.800 0,060 0,040 0,110 2,0 30 17.000 2.000 0,060 0,030 0,080 15.000 1.800 0,060 0,020 0,080 2,5 10 21.000 3.100 0,070 0,200 0,700 19.000 2.800 0,075 0,200 0,180 2,5 15 19.000 2.300 0,060 0,080 0,250 17.000 2.300 0,070 0,080 0,1802,52019.0002.3000,0600,0600,18017.0002.3000,0700,0400,1205 2,5 25 17.000 2.000 0,060 0,050 0,140 15.000 1.800 0,060 0,040 0,110 3,0 5 17.000 2.500 0,075 0,300 0,800 15.000 2.100 0,070 0,250 0,800 3,0 10 16.000 2.400 0,075 0,200 0,600 15.000 2.100 0,070 0,180 0,550 3,0 15 14.500 2.000 0,070 0,200 0,600 13.000 1.550 0,060 0,180 0,550 3,0 20 14.500 2.000 0,070 0,120 0,250 13.000 1.550 0,060 0,150 0,500 3,0 25 14.500 2.000 0,070 0,080 0,220 13.000 1.550 0,060 0,070 0,200 3,0 30 13.000 1.500 0,060 0,080 0,200 11.500 1.300 0,060 0,070 0,200 4,0 10 11.500 2.200 0,095 0,400 1,000 10.500 2.000 0,100 0,350 1,000 4,0 15 11.500 2.200 0,095 0,250 0,800 10.500 2.000 0,100 0,250 0,750 6 4,0 20 11.500 2.200 0,090 0,200 0,600 10.500 2.000 0,100 0,200 0,650 4,0 25 10.000 1.800 0,090 0,150 0,450 9.500 1.600 0,090 0,150 0,400 4,0 30 10.000 1.800 0,090 0,100 0,300 9.500 1.600 0,090 0,090 0,250 5,0 10 12.000 3.300 0,140 0,450 1,200 9.000 2.500 0,140 0,450 1,100 5,0 15 12.000 2.800 0,120 0,350 1,100 9.000 2.500 0,140 0,380 1,000 5,0 20 12.000 2.600 0,120 0,350 1,000 9.000 2.500 0,140 0,350 0,950 5,0 25 9.000 2.200 0,120 0,350 0,800 8.100 2.000 0,125 0,310 0,900 5,0 30 8.000 1.800 0,110 0,200 0,600 8.100 2.000 0,125 0,200 0,700 5,0 40 8.000 1.800 0,110 0,200 0,500 7.300 1.600 0,110 0,150 0,5006,01012.0003.3000,1400,5501,4009.0002.5000,1400,4501,2007 6,0 15 12.000 2.800 0,120 0,400 1,200 9.000 2.500 0,140 0,400 1,100 6,0 20 12.000 2.600 0,120 0,350 1,100 9.000 2.500 0,140 0,400 1,100 MAC 6,0 25 9.000 2.200 0,120 0,300 0,800 9.000 2.500 0,140 0,380 1,000 6,0 30 8.000 2.000 0,125 0,400 0,700 7.200 1.700 0,120 0,370 1,000 6,0 40 8.000 2.000 0,125 0,250 0,600 7.200 1.700 0,120 0,200 0,600 6,0 50 7.200 1.600 0,110 0,150 0,400 6.500 1.400 0,110 0,120 0,400 8 OIL 9 10 Приведенные значения указаны в качестве рекомендации. Фактические параметры резки всегда должны быть адаптированы в соответствии с процес- сом обработки и используемым оборудованием. Если допустимая в Вашем случае скорость ниже показателей, указанных в таблице, скорость подачиследует снизить в той же пропорции. Index These conditions are for general guidance; in actual machining conditions adjust the parameters according to your actual machine and work-piece conditions. If the rpm available is lower than recommended please reduce the feed rate to the same ratio. 1245 HINES
