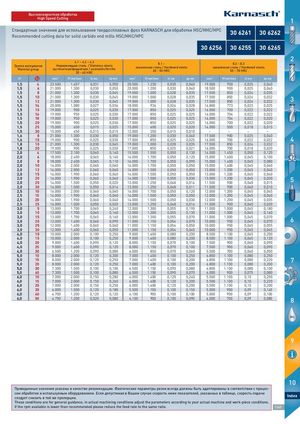

Высокоскоростная обработка High Speed Cutting 1 Стандартные значения для использования твердосплавных фрез KARNASCH для обработки HSC/HHC/HPCRecommended cutting data for solid carbide end mills HSC/HHC/HPC30 66226130 662262 30 662256 30 662255 30 662265 4.1 – 4.2 – 4.3Группа материаловНержавеющая сталь/ Stainless steelsMaterial groupаустенитная/ферритная / austenitic/ferritic35 - 45 HRC8.1 –закаленная сталь / Hardened steels45 - 55 HRC8.2 – 8.3закаленная сталь / Hardened steels55 - 70 HRC2 d1 l3 мин1 Vf мм/мин fz мм ap мм мин1 Vf мм/мин fz мм ap мм мин1 Vf мм/мин fz мм ap мм 1,5 4 23.500 1.457 0,031 0,050 20.500 1.230 0,030 0,040 19.000 950 0,025 0,040 1,5 6 21.000 1.300 0,030 0,050 20.000 1.200 0,030 0,040 18.500 900 0,025 0,040 1,5 8 21.000 1.300 0,030 0,045 19.000 1.000 0,028 0,035 17.500 850 0,024 0,035 1,5 10 21.000 1.300 0,030 0,045 19.000 1.000 0,028 0,035 17.500 850 0,024 0,0321,51221.0001.3000,0300,04519.0001.0000,0280,03517.5008500,0240,0323 1,5 14 20.000 1.080 0,027 0,036 18.000 936 0,026 0,028 16.800 773 0,023 0,025 1,5 15 19.000 900 0,025 0,030 17.000 850 0,025 0,025 16.000 700 0,022 0,022 1,5 16 19.000 950 0,025 0,030 17.000 850 0,025 0,025 16.000 704 0,022 0,022 1,5 18 19.000 950 0,025 0,030 17.000 850 0,025 0,025 16.000 704 0,022 0,020 1,5 20 19.000 900 0,025 0,030 17.000 850 0,025 0,025 16.000 700 0,022 0,020 1,5 25 15.000 450 0,015 0,025 15.000 600 0,020 0,020 14.000 500 0,018 0,015 1,5 30 15.000 450 0,015 0,015 12.000 350 0,015 0,010 – – – – 1,6 8 21.000 1.300 0,030 0,050 19.000 1.200 0,030 0,040 17.500 900 0,025 0,040 1,6 15 19.000 900 0,025 0,030 17.000 850 0,025 0,025 16.000 700 0,022 0,022 4 1,8 10 21.000 1.300 0,030 0,045 19.000 1.000 0,028 0,035 17.500 850 0,024 0,032 1,8 20 19.000 900 0,025 0,030 17.000 850 0,025 0,021 16.000 700 0,018 0,020 2,0 4 17.500 2.100 0,060 0,160 15.500 1.550 0,050 0,130 14.500 1.450 0,050 0,120 2,0 6 18.000 2.400 0,065 0,140 16.000 1.700 0,050 0,120 15.000 1.400 0,045 0,100 2,0 8 18.000 2.400 0,065 0,110 16.000 1.700 0,050 0,090 15.000 1.400 0,045 0,080 2,0 10 16.000 2.000 0,060 0,060 16.000 1.700 0,050 0,050 15.000 1.400 0,045 0,060 2,0 12 16.000 2.000 0,060 0,060 14.000 1.500 0,050 0,050 13.000 1.200 0,045 0,040 2,0 15 16.000 1.900 0,060 0,060 14.000 1.500 0,050 0,050 13.000 1.200 0,045 0,040 2,0 20 16.000 1.900 0,060 0,040 14.000 1.500 0,050 0,030 13.000 1.200 0,045 0,0302,02514.0001.5000,0500,02013.0001.2500,0480,01611.5009000,0400,0155 2,0 30 14.000 1.500 0,050 0,014 13.000 1.250 0,048 0,011 11.500 900 0,040 0,010 2,5 10 16.000 2.000 0,060 0,060 16.000 1.700 0,050 0,120 12.000 1.200 0,045 0,045 2,5 15 16.000 1.900 0,060 0,060 14.000 1.500 0,050 0,050 12.000 1.200 0,045 0,040 2,5 20 16.000 1.900 0,060 0,040 14.000 1.500 0,050 0,030 12.000 1.200 0,045 0,035 2,5 25 14.000 1.500 0,050 0,020 13.000 1.250 0,048 0,016 11.500 900 0,040 0,020 3,0 5 13.000 1.700 0,065 0,240 12.000 1.300 0,055 0,190 11.000 1.000 0,045 0,180 3,0 10 13.000 1.700 0,065 0,160 12.000 1.300 0,055 0,130 11.000 1.000 0,045 0,160 3,0 15 13.000 1.700 0,065 0,160 12.000 1.300 0,055 0,070 11.000 1.000 0,045 0,0703,02012.0001.4000,0600,09011.0001.1500,0540,07010.0009500,0450,0706 3,0 25 12.000 1.400 0,060 0,060 11.000 1.150 0,054 0,050 10.000 950 0,045 0,055 3,0 30 12.000 1.400 0,060 0,050 11.000 1.150 0,054 0,045 10.000 950 0,045 0,045 4,0 10 10.000 2.000 0,100 0,250 9.000 1.400 0,080 0,200 8.500 1.100 0,065 0,200 4,0 15 10.000 2.000 0,100 0,250 9.000 1.400 0,080 0,200 8.500 1.100 0,065 0,120 4,0 20 9.000 1.600 0,090 0,120 8.000 1.150 0,070 0,100 7.500 900 0,060 0,090 4,0 25 9.000 1.600 0,090 0,120 8.000 1.150 0,070 0,100 7.500 900 0,060 0,090 4,0 30 6.500 1.200 0,090 0,080 6.000 850 0,070 0,060 5.500 700 0,060 0,050 5,0 10 8.000 2.000 0,120 0,300 7.000 1.400 0,100 0,250 6.800 1.100 0,080 0,250 5,0 15 8.000 2.000 0,120 0,250 7.000 1.400 0,100 0,200 6.800 1.100 0,080 0,220 7 5,0 20 8.000 2.000 0,120 0,250 7.000 1.400 0,100 0,200 6.800 1.100 0,080 0,200 5,0 30 7.300 1.500 0,100 0,100 6.500 1.150 0,090 0,080 6.800 1.100 0,080 0,100 MAC 5,0 40 7.300 1.500 0,100 0,080 6.500 1.150 0,090 0,070 6.000 900 0,075 0,080 6,0 10 7.000 2.000 0,150 0,280 6.000 1.400 0,120 0,240 5.500 1.100 0,10 0,250 6,0 15 7.000 2.000 0,150 0,260 6.000 1.400 0,120 0,200 5.500 1.100 0,10 0,220 6,0 20 7.000 2.000 0,150 0,250 6.000 1.400 0,120 0,200 5.500 1.100 0,10 0,200 6,0 30 6.000 1.500 0,120 0,180 5.500 1.150 0,100 0,150 5.000 900 0,09 0,140 6,0 40 4.700 1.200 0,120 0,120 4.100 900 0,100 0,100 5.000 900 0,09 0,100 6,0 50 4.700 1.200 0,020 0,080 4.100 900 0,100 0,090 4.000 700 0,09 0,080 8 OIL 9 10 Приведенные значения указаны в качестве рекомендации. Фактические параметры резки всегда должны быть адаптированы в соответствии с процес- сом обработки и используемым оборудованием. Если допустимая в Вашем случае скорость ниже показателей, указанных в таблице, скорость подачиследует снизить в той же пропорции. Index These conditions are for general guidance; in actual machining conditions adjust the parameters according to your actual machine and work-piece conditions. If the rpm available is lower than recommended please reduce the feed rate to the same ratio. 1243 HINES
