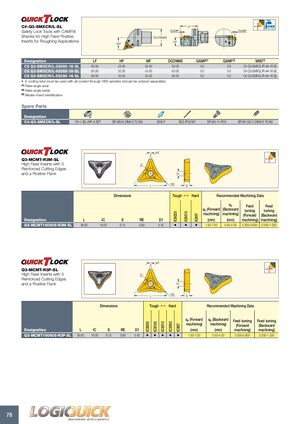

C#-Q3-SMXCR/L-SL

Инструменты с защитной фиксацией и системой CAMFIX для обработки пластинами с положительным углом при работе с высокой подачей в режиме черновой обработки

ОбозначениеLFHFWFDCONMSGAMP(1)GAMF(2)MIID(3)
C5 Q3-SMXCR/L-35060-16-SL60.0025.5035.0050.000.00.0C# Q3-SMXCL/R-##-16-SL
C6 Q3-SMXCR/L-45065-16-SL65.0032.0045.0063.000.00.0C# Q3-SMXCL/R-##-16-SL
C8 Q3-SMXCR/L-55080-16-SL80.0040.5055.0080.000.00.0C# Q3-SMXCL/R-##-16-SL
  • Охлаждающая трубка должна использоваться со всеми шпинделями HSK с подачей СОЖ через инструмент (заказывается отдельно).
  • (1) Передний угол в осевом направлении
  • (2) Передний угол в радиальном направлении
  • (3) Идентификация эталонной пластины

Запасные части

  • CH-1.9D-JHP-A SET
  • SR M5X5 DIN913 TL360
  • SW6-T
  • BLD IP20/M7
  • SR M5-14 IP20
  • SR M2.5X2.5 DIN913 TL360

Q3-MCMT-R3M-SL

Пластины для высокопроизводительной обработки с тремя упрочненными режущими кромками и положительным передним углом

ОбозначениеLICSRED1IC6025IC6015IC807ap (Forward) ммПодача (Backward) ммПодача впередПодача назад
Q3-MCMT160608-R3M-SL36.6016.006.150.805.40•••1.50-7.500.50-4.000.300-0.6000.200-1.000

Q3-MCMT-R3P-SL

Пластины для высокопроизводительной обработки с тремя упрочненными режущими кромками и положительным передним углом

ОбозначениеLICSRED1IC8250IC8150IC5010IC5005IC807ap (Forward) ммПодача (Backward) ммПодача впередПодача назад
Q3-MCMT160608-R3P-SL36.6016.006.150.805.40•••••1.50-7.500.50-4.000.300-0.6000.200-1.200
