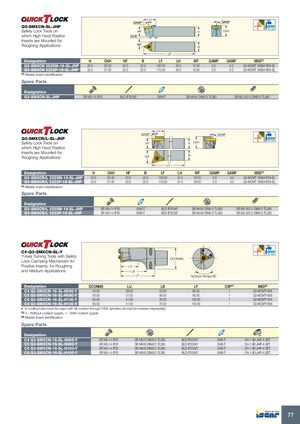

Q3-SMXCN-SL-JHP
Инструменты с защитной фиксацией, на которых установлены пластины с положительным углом для черновой обработки
| Обозначение | H | OAH | HF | B | LF | LH | WF | GAMP | GAMF | MIID(1) |
|---|---|---|---|---|---|---|---|---|---|---|
| Q3-SMXCN 2525M-16-SL-JHP | 25.0 | 30.00 | 25.0 | 25.0 | 150.00 | 40.0 | 12.50 | 0.0 | 0.0 | Q3-MCMT 1606#-R3#-SL |
| Q3-SMXCN 3232P-16-SL-JHP | 32.0 | 37.00 | 32.0 | 32.0 | 170.00 | 40.0 | 16.00 | 0.0 | 0.0 | Q3-MCMT 1606#-R3#-SL |
- (1) Идентификация эталонной пластины
Запасные части
- SR M5-14 IP20
- BLD IP20/M7
- SW6-T
- SR M4X4 DIN913 TL360
- SR M2.5X2.5 DIN913 TL360
Q3-SMXCR/L-SL-JHP
Инструменты с защитной фиксацией, на которых установлены пластины с положительным углом для черновой обработки
| Обозначение | H | OAH | HF | B | LF | LH | WF | GAMP | GAMF | MIID(1) |
|---|---|---|---|---|---|---|---|---|---|---|
| Q3-SMXCR/L 2525M-16-SL-JHP | 25.0 | 30.00 | 25.0 | 25.0 | 150.00 | 31.0 | 32.00 | 0.0 | 0.0 | Q3-MCMT 1606#-R3#-SL |
| Q3-SMXCR/L 3232P-16-SL-JHP | 32.0 | 37.00 | 32.0 | 32.0 | 170.00 | 31.0 | 39.00 | 0.0 | 0.0 | Q3-MCMT 1606#-R3#-SL |
- (1) Идентификация эталонной пластины
Запасные части
| Обозначение | Компоненты |
|---|---|
| Q3-SMXCR/L 2525M-16-SL-JHP | SR M5-14 IP20, SW6-T, BLD IP20/M7, SR M4X4 DIN913 TL360, SR M2.5X2.5 DIN913 TL360 |
| Q3-SMXCR/L 3232P-16-SL-JHP | SR M5-14 IP20, SW6-T, BLD IP20/M7, SR M4X4 DIN913 TL360, SR M2.5X2.5 DIN913 TL360 |
C#-Q3-SMXCN-SL-Y
Инструменты для обработки резанием по оси Y с механизмом защитной фиксации для пластин с положительным углом, для черновой и средней обработки. Диапазон поворота 90°
| Обозначение | DCONMS | LU | LB | LF | CSP(1) | MIID(2) |
|---|---|---|---|---|---|---|
| C4 Q3-SMXCN-16-SL-H065-Y | 40.00 | 38.50 | 43.50 | 65.00 | 1 | Q3-MCMT1606 |
| C5 Q3-SMXCN-16-SL-H080-Y | 50.00 | 51.00 | 58.50 | 80.00 | 1 | Q3-MCMT1606 |
| C6 Q3-SMXCN-16-SL-H100-Y | 63.00 | 51.00 | 76.00 | 100.00 | 1 | Q3-MCMT1606 |
| C8 Q3-SMXCN-16-SL-H100-Y | 80.00 | 51.00 | 70.00 | 100.00 | 1 | Q3-MCMT1606 |
- Охлаждающая трубка должна использоваться со всеми шпинделями HSK с подачей СОЖ через инструмент (заказывается отдельно).
- (1) 0 - Без подачи СОЖ, 1 - С подачей СОЖ
- (2) Идентификация эталонной пластины
Запасные части
| Обозначение | Компоненты |
|---|---|
| C4 Q3-SMXCN-16-SL-H065-Y | SR M5-14 IP20, SR M3X3 DIN913 TL360, BLD IP20/M7, SW6-T, CH-1.9D-JHP-A SET |
| C5 Q3-SMXCN-16-SL-H080-Y | SR M5-14 IP20, SR M5X5 DIN913 TL360, BLD IP20/M7, SW6-T, CH-1.9D-JHP-A SET |
| C6 Q3-SMXCN-16-SL-H100-Y | SR M5-14 IP20, SR M5X5 DIN913 TL360, BLD IP20/M7, SW6-T, CH-1.9D-JHP-A SET |
| C8 Q3-SMXCN-16-SL-H100-Y | SR M5-14 IP20, SR M5X5 DIN913 TL360, BLD IP20/M7, SW6-T, CH-1.9D-JHP-A SET |
