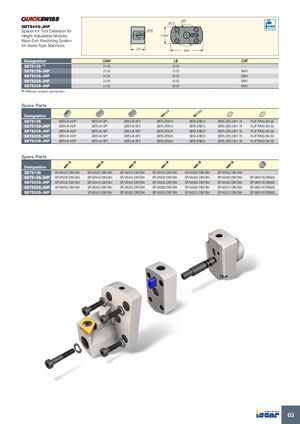

SBTS##S-JHP

Дистанционная втулка для удлинения инструмента регулируемой по высоте модульной системы обработки на задней операции для швейцарских автоматических токарных станков

Обозначение OAW LB CNT
SBTS10S (1) 24.00 10.00 —
SBTS15S-JHP 24.00 15.00 M8X1
SBTS20S-JHP 24.00 20.00 M8X1
SBTS25S-JHP 24.00 25.00 M8X1
SBTS30S-JHP 24.00 30.00 M8X1

(1) Без канала охлаждающей жидкости

Запасные части

Обозначение Запасные части
SBTS10S SBTA-IK-HOP SBTA-IK-SP1 SBTA-IK-SP2 SBTA-ZEN10 SBTA-EXB10 SBTA-QR5.28X1.78 FLAT RING-SW-S5
SBTS15S-JHP SBTA-IK-HOP SBTA-IK-SP1 SBTA-IK-SP2 SBTA-ZEN15 SBTA-EXB15 SBTA-QR5.28X1.78 FLAT RING-SW-S5
SBTS20S-JHP SBTA-IK-HOP SBTA-IK-SP1 SBTA-IK-SP2 SBTA-ZEN20 SBTA-EXB20 SBTA-QR5.28X1.78 FLAT RING-SW-S5
SBTS25S-JHP SBTA-IK-HOP SBTA-IK-SP1 SBTA-IK-SP2 SBTA-ZEN25 SBTA-EXB25 SBTA-QR5.28X1.78 FLAT RING-SW-S5
SBTS30S-JHP SBTA-IK-HOP SBTA-IK-SP1 SBTA-IK-SP2 SBTA-ZEN30 SBTA-EXB30 SBTA-QR5.28X1.78 FLAT RING-SW-S5

Запасные части

Обозначение Крепежные элементы
SBTS10S SR M5X25 DIN7984 SR M5X35 DIN7984 SR M5X40 DIN7984 SR M5X45 DIN7984 SR M5X50 DIN7984 SR M5X55 DIN7984
SBTS15S-JHP SR M5X30 DIN7984 SR M5X40 DIN7984 SR M5X45 DIN7984 SR M5X50 DIN7984 SR M5X55 DIN7984 SR M5X60 DIN7984 SR M8X1X8 DIN906
SBTS20S-JHP SR M5X35 DIN7984 SR M5X45 DIN7984 SR M5X50 DIN7984 SR M5X55 DIN7984 SR M5X60 DIN7984 SR M5X65 DIN7984 SR M8X1X8 DIN906
SBTS25S-JHP SR M5X45 DIN7984 SR M5X50 DIN7984 SR M5X55 DIN7984 SR M5X60 DIN7984 SR M5X65 DIN7984 SR M5X70 DIN7984 SR M8X1X8 DIN906
SBTS30S-JHP SR M5X45 DIN7984 SR M5X55 DIN7984 SR M5X65 DIN7984 SR M5X70 DIN7984 SR M5X75 DIN7984 SR M8X1X8 DIN906
