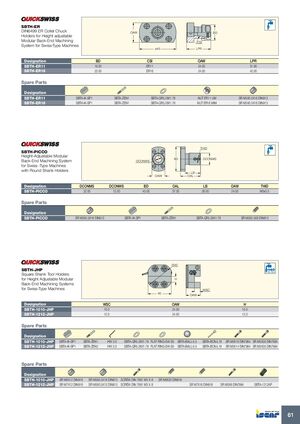

Новые режущие инструменты Iscar 2026 - страница 63

Предыдущая страница Следующая страница

Навигация

SBTH-ER

Цанговый патрон DIN6499 ER
Держатели с регулировкой высоты для модульной системы обработки сзади для швейцарских автоматов

Обозначение BD CSI OAW LPR
SBTH-ER11 19.00 ER11 24.00 31.60
SBTH-ER16 22.00 ER16 24.00 42.00

Запасные части

Обозначение
SBTH-ER11 SBTA-IK-SP1 SBTA-ZEN1 SBTA-QR5.28X1.78 NUT ER11 UM SR M5X0.5X16 DIN913
SBTH-ER16 SBTA-IK-SP1 SBTA-ZEN1 SBTA-QR5.28X1.78 NUT ER16 MINI SR M5X0.5X16 DIN913

SBTH-PICCO

Регулируемая по высоте модульная система обработки сзади для швейцарских автоматов с держателями круглого хвостовика

Обозначение DCONMS DCONWS BD OAL LB OAW THID
SBTH-PICCO 22.00 12.00 45.00 37.00 28.00 24.00 M5x0.5

Запасные части

Обозначение
SBTH-PICCO SR M5X0.5X16 DIN913 SBTA-IK-SP1 SBTA-ZEN1 SBTA-QR5.28X1.78 SR M5X0.5X8 DIN913

SBTH-JHP

Держатели инструмента с четырёхугольным хвостовиком для регулируемой по высоте модульной системы обработки сзади для швейцарских автоматов

Обозначение WSC OAW H
SBTH-1010-JHP 10.0 24.50 10.0
SBTH-1212-JHP 12.0 24.50 12.0

Запасные части

Обозначение
SBTH-1010-JHP SBTA-IK-SP1 SBTA-ZEN1 HW 3.0 SBTA-QR5.28X1.78 FLAT RING-SW-S5 SBTA-BALL-5.5 SBTA-BCN-L16 SR M5X16 DIN7984
SR M5X30 DIN7984
SBTH-1212-JHP SBTA-IK-SP1 SBTA-ZEN2 HW 3.0 SBTA-QR5.28X1.78 FLAT RING-SW-S5 SBTA-BALL-5.5 SBTA-BCN-L16 SR M5X14 DIN7984
SR M5X35 DIN7984

Запасные части

Обозначение
SBTH-1010-JHP SR M6X12 DIN916 SR M5X0.5X16 DIN913 SCREW DIN 7991 M3 X 8 SR M6X20 DIN916
SBTH-1212-JHP SR M7X12 DIN916 SR M5X0.5X12 DIN913 SCREW DIN 7991 M3 X 8 SR M7X16 DIN916 SR M5X8 DIN7984
SBTA-1212AP
