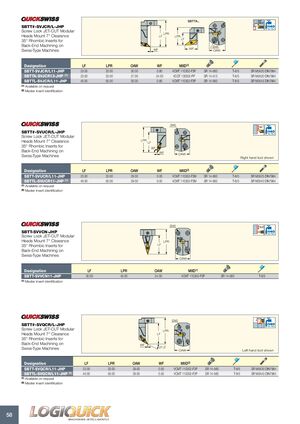

SBTT#-SVJCR/L-JHP
Модульные головки JET-CUT с винтовым зажимом, угол подхода 7°, с четырехугольными пластинами 35° для обработки со стороны кулачков на станках швейцарского типа
| Обозначение | LF | LPR | OAW | WF | Пластина | Винт | |
|---|---|---|---|---|---|---|---|
| SBTT-SVJCR/L11-JHP | 23.00 | 33.00 | 30.00 | 0.80 | VCMT 110302-F3P | SR 14-560 | T-8/5 SR M5X30 DIN7984 |
| SBTTA-SVJCR13-JHP | 23.00 | 33.00 | 27.00 | 24.00 | VCGT 130302-PF | SR 14-513 | T-8/5 SR M5X30 DIN7984 |
| SBTTL-SVJCR/L11-JHP | 40.00 | 50.00 | 30.00 | 0.80 | VCMT 110302-F3P | SR 14-560 | T-8/5 SR M5X45 DIN7984 |
(1) Доступно по запросу
(2) Идентификационная пластина
SBTT#-SVUCR/L-JHP
Модульные головки JET-CUT с винтовым зажимом, угол подхода 7°, с четырехугольными пластинами 35° для обработки со стороны кулачков на станках швейцарского типа. Показан инструмент для правостороннего резания.
| Обозначение | LF | LPR | OAW | WF | Пластина | Винт | |
|---|---|---|---|---|---|---|---|
| SBTT-SVUCR/L11-JHP | 23.00 | 33.00 | 29.00 | 0.00 | VCMT 110302-F3M | SR 14-560 | T-8/5 SR M5X25 DIN7984 |
| SBTTL-SVUCR11-JHP | 40.00 | 50.00 | 29.00 | 0.00 | VCMT 110302-F3M | SR 14-560 | T-8/5 SR M5X40 DIN7984 |
(1) Доступно по запросу
(2) Идентификационная пластина
SBTT-SVVCN-JHP
Модульные головки JET-CUT с винтовым зажимом, угол подхода 7°, с четырехугольными пластинами 35° для обработки со стороны кулачков на станках швейцарского типа
| Обозначение | LF | LPR | OAW | Пластина | |
|---|---|---|---|---|---|
| SBTT-SVVCN11-JHP | 30.00 | 40.00 | 24.00 | VCMT 110302-F3P | SR 14-560 T-8/5 |
(1) Идентификационная пластина
SBTT#-SVQCR/L-JHP
Модульные головки JET-CUT с винтовым зажимом, угол подхода 7°, с четырехугольными пластинами 35° для обработки со стороны кулачков на станках швейцарского типа. Показан инструмент для левостороннего резания.
| Обозначение | LF | LPR | OAW | WF | Пластина | Винт | |
|---|---|---|---|---|---|---|---|
| SBTT-SVQCR/L11-JHP | 23.00 | 33.00 | 29.00 | 0.50 | VCMT 110302-F3P | SR 14-560 | T-8/5 SR M5X30 DIN7984 |
| SBTTL-SVQCR/L11-JHP | 40.00 | 50.00 | 29.00 | 0.50 | VCMT 110302-F3P | SR 14-560 | T-8/5 SR M5X45 DIN7984 |
(1) Доступно по запросу
(2) Идентификационная пластина
SBTT#-SVJBR/L-JHP
Модульные головки JET-CUT с винтовым зажимом, угол подхода 5°, с четырехугольными пластинами 35° для обработки со стороны кулачков на станках швейцарского типа. Показан инструмент для левостороннего резания.
| Обозначение | LF | LPR | OAW | WF | Пластина | Винт | |
|---|---|---|---|---|---|---|---|
| SBTT-SVJBR/L11-JHP | 23.00 | 33.00 | 30.00 | 0.80 | VBGW 110304-F2 | SR 11201753-3 | T-8/5 SR M5X30 DIN7984 |
| SBTTM-SVJBR/L11-JHP | 31.00 | 41.00 | 30.00 | 0.80 | VBGW 110304-F2 | SR 11201753-3 | T-8/5 SR M5X35 DIN7984 |
| SBTTM-SVJBR1102-JHP | 31.00 | 41.00 | 30.00 | 0.80 | VBGW 110204-F | SR 14-560 | T-8/5 SR M5X35 DIN7984 |
| SBTTL-SVJBR/L11-JHP | 40.00 | 50.00 | 30.00 | 0.80 | VBGW 110304-F2 | SR 11201753-3 | T-8/5 SR M5X45 DIN7984 |
(1) Доступно по запросу
(2) Идентификационная пластина
SBTT#-SCLCR/L-JHP
Модульные головки JET-CUT с винтовым зажимом, угол подхода 7°, с четырехугольными пластинами 80° для обработки со стороны кулачков на станках швейцарского типа. Показан инструмент для левостороннего резания.
| Обозначение | LF | LPR | HF | OAW | Пластина | Винт | |
|---|---|---|---|---|---|---|---|
| SBTT-SCLCR/L06-JHP | 23.00 | 33.00 | 22.5 | 28.00 | CCMT 060202-PF | SR 14-548 | T-7/5 SR M5X30 DIN7984 |
| SBTT-SCLCR/L09-JHP | 23.00 | 33.00 | 22.5 | 27.50 | CCMT 09T302-PF | SR 16-236 | T-15/5 SR M5X30 DIN7984 |
| SBTTL-SCLCR09-JHP | 39.00 | 49.00 | 22.5 | 27.50 | CCMT 09T302-PF | SR 16-236 | T-15/5 SR M5X45 DIN7984 |
(1) Доступно по запросу
(2) Идентификационная пластина
SBTT#-16ER/L-JHP
Модульные головки JET-CUT с винтовым зажимом для нарезания резьбы с отрицательными пластинами и прямолинейным расположением для обработки со стороны кулачков на станках швейцарского типа
| Обозначение | LF | LPR | OAW | GAMP | GAMF | Пластина | Винт | |
|---|---|---|---|---|---|---|---|---|
| SBTT-16ER-0-JHP | 31.00 | 41.00 | 28.00 | 0.0 | 10.0 | 16ER A 60 | SR 5-40-L9.7-S16S | T-10/5 SR M5X35 DIN7984 |
| SBTT-16ER-15-JHP | 31.00 | 41.00 | 28.00 | 1.5 | 10.0 | 16ER A 60 | SR 5-40-L9.7-S16S | T-10/5 SR M5X35 DIN7984 |
| SBTT-16ER-3-JHP | 31.00 | 41.00 | 28.00 | 3.0 | 10.0 | 16ER A 60 | SR 5-40-L9.7-S16S | T-10/5 SR M5X35 DIN7984 |
| SBTTA-16ER-0-JHP | 31.00 | 41.00 | 28.00 | 0.0 | 10.0 | 16ER A 60 | SR 5-40-L9.7-S16S | T-10/5 SR M5X35 DIN7984 |
| SBTTA-16ER-15-JHP | 31.00 | 41.00 | 28.00 | 1.5 | 10.0 | 16ER A 60 | SR 5-40-L9.7-S16S | T-10/5 SR M5X35 DIN7984 |
| SBTTA-16ER-3-JHP | 31.00 | 41.00 | 28.00 | 3.0 | 10.0 | 16ER A 60 | SR 5-40-L9.7-S16S | T-10/5 SR M5X35 DIN7984 |
| SBTTL-16EL-15-JHP | 40.00 | 50.00 | 28.00 | 1.5 | 10.0 | 16EL A 60 | SR 5-40-L9.7-S16S | T-10/5 SR M5X45 DIN7984 |
| SBTTL-16ER-0-JHP | 40.00 | 50.00 | 28.00 | 0.0 | 10.0 | 16ER A 60 | SR 5-40-L9.7-S16S | T-10/5 SR M5X45 DIN7984 |
| SBTTL-16ER-15-JHP | 40.00 | 50.00 | 28.00 | 1.5 | 10.0 | 16ER A 60 | SR 5-40-L9.7-S16S | T-10/5 SR M5X45 DIN7984 |
| SBTTL-16ER-3-JHP | 40.00 | 50.00 | 28.00 | 3.0 | 10.0 | 16ER A 60 | SR 5-40-L9.7-S16S | T-10/5 SR M5X45 DIN7984 |
| SBTTLA-16ER-15-JHP | 40.00 | 50.00 | 28.00 | 1.5 | 10.0 | 16ER A 60 | SR 5-40-L9.7-S16S | T-10/5 SR M5X45 DIN7984 |
(1) Доступно по запросу
(2) Идентификационная пластина
SBTT-PCLXR/L09-JHP
Модульные головки JET-CUT с рычажным зажимом, на которых установлены двусторонние четырехугольные пластины 80° для обработки со стороны кулачков
| Обозначение | LF | HF | LPR | OAW | WF | Пластина |
|---|---|---|---|---|---|---|
| SBTT-PCLXR/L09-JHP | 23.00 | 22.5 | 33.00 | 31.60 | 0.25 | CXMG 090408 SR M6XL11.5V LR 3X SET T-8/5 |
(1) Идентификационная пластина
